Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Омский государственный технический университет»

Кафедра ЭсПП

Домашние задание по дисциплине

«Электрическая часть электростанций и подстанций»

Компоновка и расчет главной электрической схемы тепловой электрической централи(ТЭЦ)

Вариант№18

Выполнил: студент гр. Эб-319

Проверил: к.т.н., доцент

Щукин Олег Степанович

Омск 2012

Домашнее задание включает в себя следующие виды работ:

1. Компоновка одного варианта структурной схемы ТЭЦ.

2. Выбор трансформаторов блоков (если они присутствуют в структурной схеме).

3. Расчет необходимых графиков нагрузок и выбор трансформаторов (автотрансформаторов) связи по ГОСТ 14209-85.

4. Разработка главной электрической схемы ТЭЦ (пока без указания типов коммутационного и шинного оборудования).

5. Расчет электрических потерь в номинальном режиме работы оборудования ТЭЦ.

Технические параметры проекта	Усл.обозн.	Ед.изм.	18
Мощность станции	Ртэц	МВт	940
Вид топлива			Газ
Суточный график работы генераторов	Табл. №		3
Параметры потребителя - 1
- напряжение	U1	кВ	10
- максимум активной мощности	Р1	% от Ртэц	12
- вид промышленности		Рис. №	14
Параметры потребителя - 2
- напряжение	U2	кВ	110
- максимум активной мощности	Р2	% от Ртэц	27
- вид промышленности		Рис. №	3
Параметры потребителя - 3
- напряжение	U3	кВ	220
- максимум активной мощности	Р3	% от Ртэц	36
- вид промышленности		Рис. №	7
Параметры Энергосистемы	ЭС
- напряжение энергосистемы	Uc	кВ	220
- мощность энергосистемы	Sc	МВ·А	20000
- относительное сопротивление	Хс	о.е.	0,83
Длина линий связи с энергосистемой	L	км	187
Расчет токов КЗ и выбор оборудования
произвести для РУ с напряжением:			U2

Суточные графики нагрузки генераторов

Час	Рген,%
0	85
1	85
2	85
3	85
4	85
5	100
6	100
7	100
8	100
9	100
10	100
11	100
12	100
13	100
14	100
15	100
16	100
17	100
18	100
19	100
20	100
21	95
22	95
23	95

Схема подключения ТЭЦ к энергосистеме

Параметр потребителя	Потребитель (Р1)	Потребитель (Р2)	Потребитель (Р3)
Максимум активной мощности, МВт	112,8	253,8	338,4
Напряжение на шинах, кВ	10	110	220
Отрасль промышленности	Пищевая промышленность	Черная металлургия	Станкостроение

Типовые суточные графики электрических нагрузок предприятий различных отраслей промышленности

На графиках изображено: P - активная мощность нагрузки,

Q - реактивная мощность нагрузки.

Рис.14. Пищевая промышленность

Рис. 3. Черная металлургия

Рис. 7. Станкостроение

Суточные графики потребления мощности отраслями промышленности
	Потребитель 1		Потребитель 2		Потребитель 3
t,ч	S,%	S,МВA	S,%	S,МВA	S,%	S,МВA
0	68	90,2	82	244,8	47	187,1
1	70	92,9	82	244,8	47	187,1
2	68	90,2	82	244,8	47	187,1
3	65	86,3	82	244,8	47	187,1
4	68	90,2	82	244,8	47	187,1
5	70	92,9	82	244,8	47	187,1
6	68	90,2	100	298,6	80	318,5
7	80	106,2	100	298,6	81	322,5
8	92	122,1	100	298,6	90	358,3
9	100	132,7	100	298,6	100	398,1
10	97	128,7	100	298,6	88	350,3
11	95	126,1	90	268,7	80	318,5
12	92	122,1	90	268,7	80	318,5
13	95	126,1	90	268,7	88	350,3
14	90	119,4	90	268,7	100	398,1
15	85	112,8	96	286,6	100	398,1
16	87	115,5	96	286,6	88	350,3
17	90	119,4	96	286,6	73	290,6
18	86	114,1	93	277,7	73	290,6
19	82	108,8	93	277,7	76	302,6
20	86	114,1	82	244,8	76	302,6
21	82	108,8	82	244,8	76	302,6
22	70	92,9	82	244,8	68	270,7
23	67	88,9	82	244,8	68	270,7

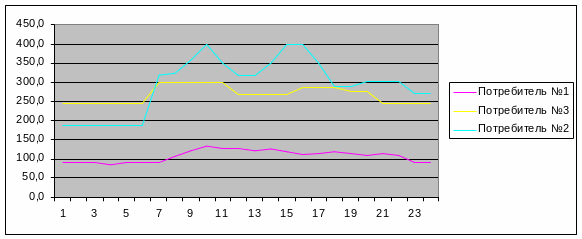

Суточные графики потребления мощности отраслями промышленности

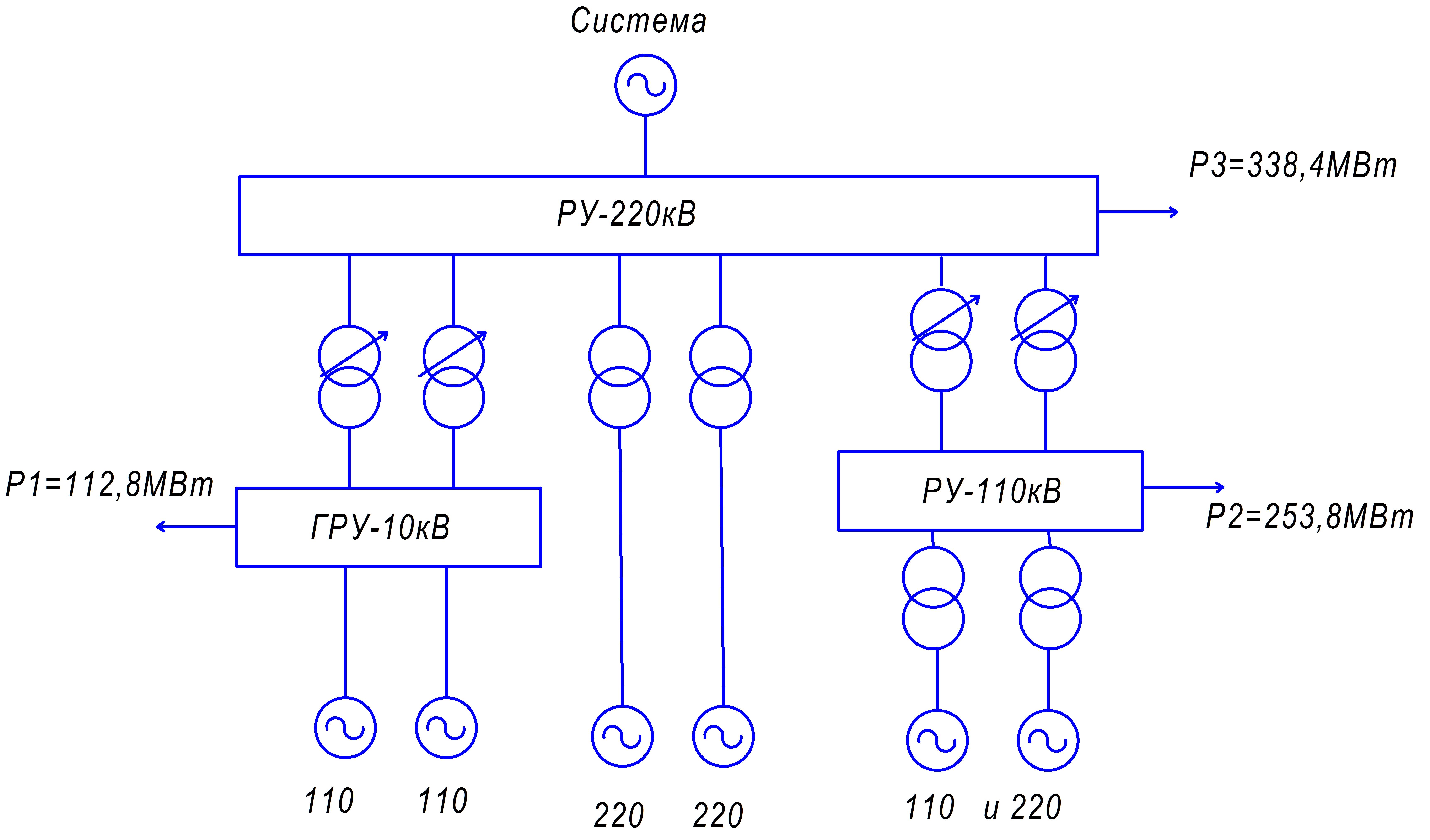

Компоновка структурной схемы тэц

Час	S,ген%	S1ген	S2ген	Sгру	S3ген	S4ген	S ген. Ру вн	S5ген	S6ген	S ру вн	Sсн гру	Sсн вн	Sсн ру
0	85	116,88	116,88	233,75	220,00	220,00	440,00	116,88	220,00	336,88	25,71	48,40	37,06
1	85	116,88	116,88	233,75	220,00	220,00	440,00	116,88	220,00	336,88	25,71	48,40	37,06
2	85	116,88	116,88	233,75	220,00	220,00	440,00	116,88	220,00	336,88	25,71	48,40	37,06
3	85	116,88	116,88	233,75	220,00	220,00	440,00	116,88	220,00	336,88	25,71	48,40	37,06
4	85	116,88	116,88	233,75	220,00	220,00	440,00	116,88	220,00	336,88	25,71	48,40	37,06
5	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
6	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
7	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
8	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
9	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
10	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
11	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
12	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
13	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
14	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
15	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
16	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
17	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
18	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
19	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
20	100	137,50	137,50	275,00	258,82	258,82	517,65	137,50	258,82	396,32	30,25	56,94	43,60
21	95	130,63	130,63	261,25	245,88	245,88	491,76	130,63	245,88	376,51	28,74	54,09	41,42
22	95	130,63	130,63	261,25	245,88	245,88	491,76	130,63	245,88	376,51	28,74	54,09	41,42
23	95	130,63	130,63	261,25	245,88	245,88	491,76	130,63	245,88	376,51	28,74	54,09	41,42

Суточные графики нагрузки генераторов станции

При расчете графиков нагрузок собственные нужды станции учитываются упрощенно по установленной мощности генераторов:

В соответствии со структурной схемой переток мощности между ГРУ и ОРУ в каждый момент времени определяется разностью мощностей поступившей на шины ГРУ и ушедшей с этих шин:

Переток мощности между РУ-35кВ и ОРУ в каждый момент времени определяется разностью мощностей поступившей на шины РУ-35кВ и ушедшей с этих шин:

- полная мощность генераторов, работающих на шины ГРУ;

полная мощность собственных нужд генераторов ГРУ;

- полная мощность потребителя Р1, подключенного к шинам ГРУ.
