Рекомендуемые конструкции внутренних стен

Рис. 1. Определение несущих конструкций:

а – схема здания; б – нанесение внутренних стен на оси

Рис. 2. Взаимное расположение и привязка к осям

внутренних и наружных несущих стен

Рис. 3. Решение торцов при наружных ненесущих панелях

Рис. 4. Взаимное расположение и привязка к координационным осям панелей внутренних и наружных стен при ненесущих панелях наружных стен

Рис. 5. Типы внутренних стен:

а – формы панелей; б – изображение в плане

а)

б )

Рис. 6. Примеры стыковых соединений:

а – внутренних стен; б – внутренних и наружных стен

Рис. 7. Бетонные панели наружных стен:

а – трехслойная на гибких связях; б – трехслойная с жесткими связями

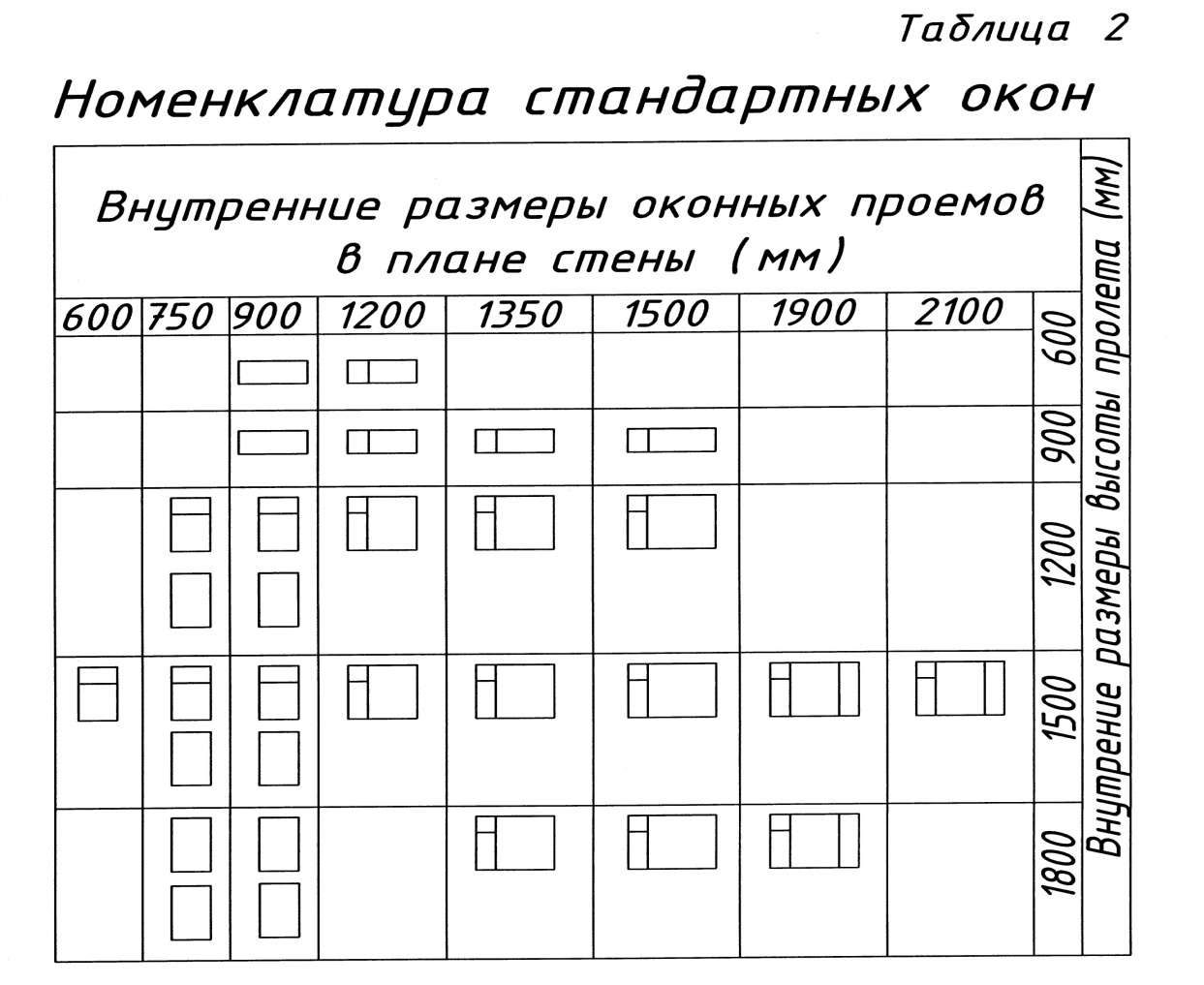

Таблица 2

Номенклатура стандартных окон

Таблица 3

Внутренние двери жилых зданий

Рис. 8. Санитарные узлы:

а – уборные; б – ванная комната; в – совмещенные

3. Решение плана входного узла

Перед входом любого типа следует предусмотреть одинарный или двойной тамбуры в зависимости от климатических условий района строительства (рис 8,9). Все входные двери должны открываться наружу. Перед входом должно быть выполнено крыльцо с шириной верхней площадки не менее 1500 мм. Количество ступеней крыльца необходи­мо согласовать с планировочной отметкой земли. В жилых многоэтажных зданиях уровень пола первого этажа должен быть на один и более метра приподнят над уровнем земли. Подъ­ем с планировочной отметки земли на отметку 0.000 осуществля­ется с помощью ступеней крыльца и ступеней цокольного марша, количество которых должно быть правильно определено. Рекомендуется проставить в плане входного узла отметки пола тамбура, по­ла первого этажа, пола мусоросборной камеры и уровня верхней площадки крыльца (на 20 мм ниже пола тамбура).

Мусоросборная камера площадью не менее 5 м² устанавливается в цокольной части здания в зоне лестничной клетки. Высота 2,2 м в свету. Мусоросборная камера должна иметь самостоятельный вход, изолированный от входа в здание глухим экраном (стеной). Пол камеры устраивается на 50 – 100 мм выше отмостки с выполнением пандуса с уклоном 0,080.

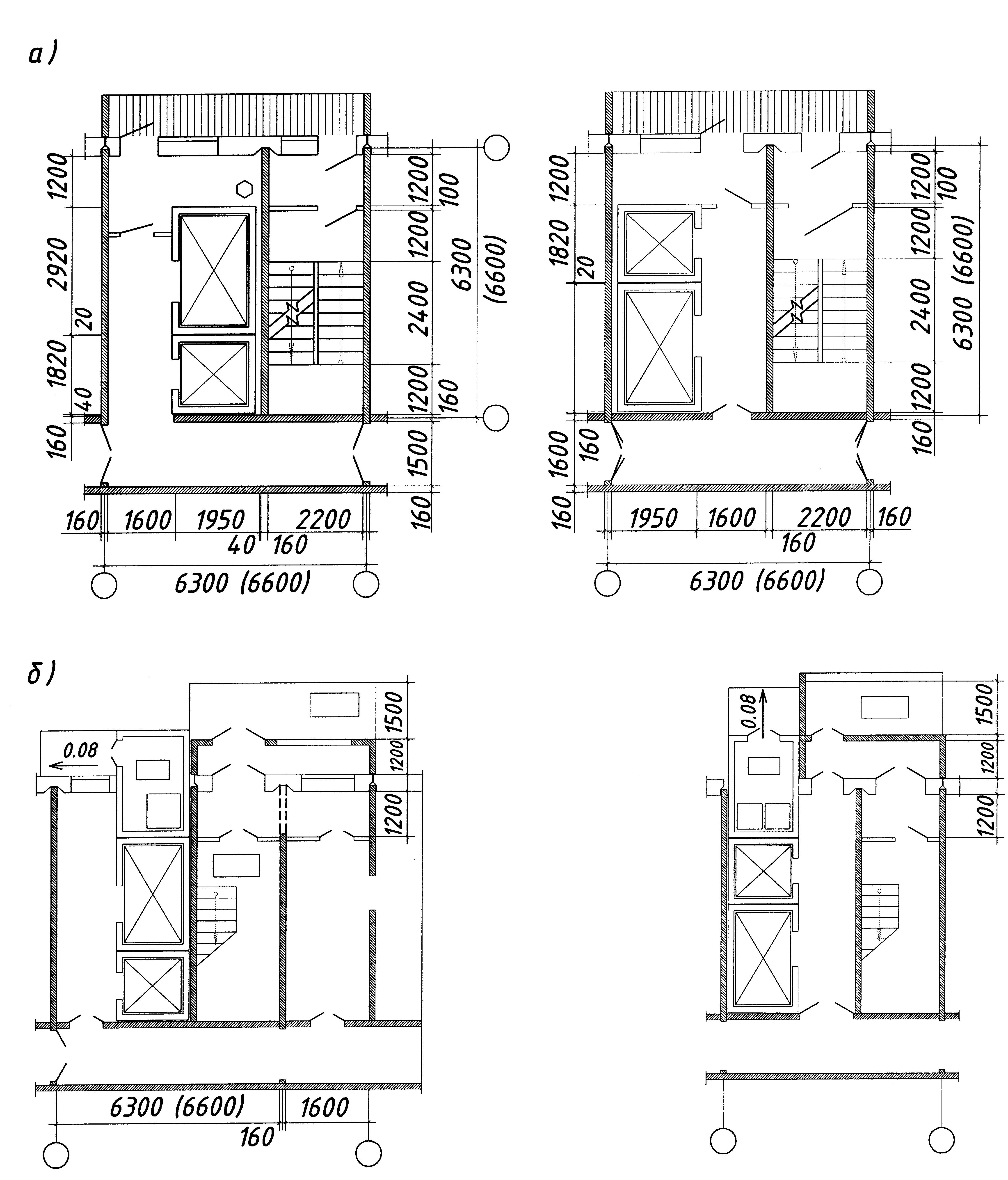

Рис. 9. Решение лестнично-лифтовых узлов:

а – в уровне типового этажа; б – в уровне входного узла

Рис. 10. Незадымляемая лестничная клетка через воздушную зону:

а – в уровне типового этажа; б – в уровне входного узла

4. Формирование диска междуэтажного перекрытия

Для формирования перекрытия рекомендуются железобетонные панели перекрытия сплошного сечения с унифицированными толщинами 120 и 160 мм (см. табл. 4).

Плиты перекрытия должны опираться на внутренние или на внутренние и наружные стены по схемам опирания, рекомендуемым для плит конкретной толщины. В табл. 4 приведена номенклатура типоразмеров плит, рекомендуемая общесоюзным каталогом для повсеместного применения. Если среди них не найдете размеров плиты, необ­ходимой для перекрытия конструктивной ячейки здания, то разрешается применить плиту с размерами, которые вы зададите самостоятельно, с условием, что площадь плиты не должна превышать

22-24 м², а её масса должна быть не более 7,2 т (объемная масса железобетона 2500 кг/м ); размеры сторон плиты должны быть кратны модулю 300 мм.

Задавшись размерами плиты, маркируете ее согласно правилам маркировки плит такого типа. Полученная плита не будет стандартной, но станет типовой для вашего здания или блок - секции. При формировании перекрытия этажа допускается применение плит разной толщи­ны одновременно (рис. 12).

• Последовательность выполнения плана плит перекрытия: нанести оси внутренних несущих и наружных стен.

• Нанести контуры стен.

• Нанести габариты плит, учитывая, что плита перекрытия всегда заходит своим габаритом за грань наружной стены, даже в случае, когда наружная стена ненесущая и не является опорой для плиты. Плиты, примыкающие к проему лестничной клетки опираются на стену по всей толщине стены (рис. 13).

• Сформировать перекрытие в лестнично-лифтовом поэтажном узле. Плиты перекрытия здесь принимаются индивидуальных для данного здания размеров и конфигурации. Они могут иметь вырезы для прохождения сквозь них ствола мусоропровода, лифтовых и вентиляционных шахт (габариты лифтовых шахт см. рис. 16); могут опираться на стены по двум, трем или четырем сторонам, но не должны опираться на стенки шахты лифта. Между перекрытиями и стенкой шахты лифта следует предусмотреть зазор не менее 20 мм с заполнением его эластичным материалом. Эти плиты можно замаркировать названиями П-1, П-2 и т.п. Плиты перекрытия летних помещений имеют такую же конструкцию, что и плиты основного перекрытия (рис. 14). Маркировку этих плит следует принять ПЛ-1, ПЛ-2 и т.д.

• Нанести связи между пли­тами (рис. 13).

После формирования перекрытия внимательно сравните по­лученный план с планом типового этажа и проверьте соответствие расположения несущих стен расположению опирающихся на них плит. При этом внутренние стены, не являющиеся опорами для плит перекрытия, становятся перегородками межкомнатными или межквартирными. Проверьте, достаточна ли выбранная Вами толщина внутренних несущих стен для полноценного опирания на них плиты перекрытия;

Таблица 4
