Проводящая сеть
Проводящая сеть предназначена для приема воды, поступающей из регулирующей сети. Она может состоять из магистрального канала, закрытых и открытых коллекторов. Расположение в плане элементов проводящей сети зависит от рельефа местности, метода осушения, использования территории.
Коллекторы рекомендуется располагать обычно вдоль проездов и дорог с расстоянием между ними до 400 м, считая, что длина дрены не будет превосходить 200 м, длина коллектора - от 300 м до 800 м, в отдельных случаях до 1000 м. Коллекторы зачастую выполняются из перфорированных труб, тогда они кроме основной свое функции - проводящей, выполняют также роль осушителей.
В практической работе проектируем проводящую сеть, состоящую из закрытых коллекторов, выполненных из асбоцементных труб.
При составлении схемы осушительной сети необходимо по возможности сокращать длину коллекторов. С этой целью дрены располагаются по обе стороны от коллектора.
Проектирование проводящей и регулирующей сети в практической работе
Выбор типа дренажа проводится с учетом характера использования участка, геологического строения, нормы осушения.
Осушение участка под строительство жилых зданий, как правило, осуществляется дренажной системой, обеспечивающей равномерное осушение строительной площадки.
В этом случае необходимое понижение уровня подземных вод или норма осушения hно определяется положением подвальных помещений, т.е. зависит от глубины фундамента hф.
Геологический разрез осушаемой территории характеризуется следующими данными:
- в основании на небольшой глубине залегают тяжелые глины, прикрытые сверху песками;
- глубина водопроницаемого слоя (расстояние до водоупора) Н, м;
- подземные воды залегают неглубоко от поверхности земли.
Учитывая совокупность заданных исходных данных к разработке в практической работе принимается систематический совершенный дренаж с горизонтальными дренами, направленными с обеих сторон нормально к коллекторам, сбросная линия коллекторов ведет к водоприемнику (водохранилищу).

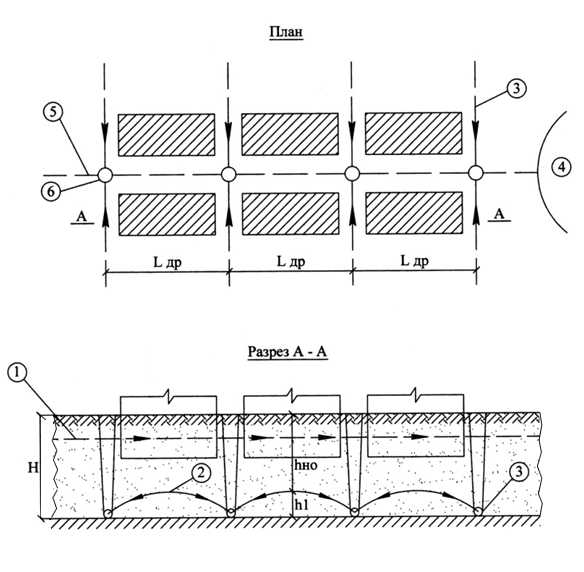

Расчетная схема осушения строительной площадки с помощью совершенного систематического горизонтального дренажа представлена на рис. 1.5.
Рис.1.5. Расчетная схема осушения строительной площадки
1 – первоначальный уровень грунтовых вод; 2 – пониженный уровень грунтовых вод; 3 - горизонтальные совершенные дрены; 4 – водоприемник; 5 – коллектор; 6 – смотровые колодцы.
Порядок выполнения практической работы
1. Проектирование схемы компоновки регулирующей сети.
2. Гидравлические расчеты.
Проектирование схемы компоновки регулирующей сети
Определение максимальной величины ординаты депрессионной кривой h1
h1 = Н - hно, м;
где: Н - расстояние до водоупора, м;
hно - норма осушения, м.
Определение расстояния между дренами
Расстояние между дренами Lдр для совершенных дрен, расположенных на водоупоре рассчитывается по формуле:
, м
где: k - коэффициент фильтрация грунта, м/сут.;
Рmах - максимальный расчетный слой инфильтрации (при атмосферном типе питания), м/сут.
Слой инфильтрации - суточное количество осадков постоянной интенсивности или слой таяния, просочившейся в почву, и зависящий от вида грунта.
Величина Рmax необходима в расчете определения расстояния между дренами, а Рmах и Рmin - в условии проверки допустимых скоростей течения в дренах и коллекторе.
Предельные значения слоя инфильтрации можно принять по табл.6 Приложения 2 в зависимости от коэффициента фильтрации грунта.
Полученное значение Lдр округляется до десятков.
3. Компоновка осушительной сети
Расположение дрен от верхней границы осушаемого участка и с боковых границ принимается равным половине расстояния между дренами, т.е.
S = Lдр/ 2, м.
Учитывая длину дрен (длина дрен должна быть не больше 200 м), необходимо разместить оси коллекторов и принять их один или несколько, в зависимости от размеров дренируемой площадки.
Нижняя граница осушаемого участка отстоит от уреза воды на расстоянии lн , которое не должно быть меньше ширины водоохранной зоны. Ширина водоохраной зоны определяется в зависимости от водного объекта, в соответствии с Водным Кодексом РФ. В практической работе принимаем ширину водоохраной зоны 50÷150 м
Начертить план осушаемой территории (рис.1.6).
Рис.1.6. План компоновки осушительной сети.
1 – осушаемая площадка; 2 – устье; 3 – закрытые дрены; 4 – магистральные коллекторы; 5 – нагорный канал; 6 – водоприемник
Определение времени работы дренажа
При строительстве дренажа может возникнуть необходимость в определении времени, в течение которого уровень грунтовых вод между дренами должен понизиться до расчетного.
Это время можно определить по формуле :
, сут.
где R=Lдр/2 - половина расстояния между дренами, м;
- коэффициент водоотдачи осушаемого грунтового массива, определяется по формуле Эркина:
;
Если время работы дренажа для строительства не подходит, то его можно изменить, варьируя величиной R, меняя расстояние между дренами.
