Практичне заняття № 5 Тема: Вивчення відкритого інтерфейсу V.

Системи абонентського виносу з використанням інтерфейсу V.5 представляють економічну і гнучку альтернативу аналогового підключення абонентів до ТМЗК.

V.5 дозволяє операторам мережі розширити абонентську ємність мережі встановлення додаткового абонентського обладнання. Раніше для підключення МД до АТС використовували нестандартні протоколи абонентської сигналізації у операторів при розширенні ємності і встановлення додаткового абонентського обладнання не було вибору, вони повинні були закуповувати обладнання МД тієї ж компанії-виробника, що й АТС. Тому виникла необхідність в універсальному протоколі, який би дозволив суміщати обладнання різних виробників і в 1995 р. були прийняті рекомендації для інтерфейсу V. 5.1, V. 5.2.

Стандарт V. 5.1 називається без концентрації.

V. 5.2 – з концентрацією.

Для V. 5.1 сигналізація відбувається по загальному каналу, для V. 5.2 передбачено 16 трактів, і в кожному тракті існує декілька каналів сигналізації.

Послуги і порти користувача

Функціональна модель доступу через інтерфейс V. 5

Інт. V.5 розташований між МД і кінцевою АТС. Для переносу через інтерфейс сигналізації, службової інф-ції і інформації користувача, в ньому присутні інформаційні СП (тракти). Тракти забезпечують зв’язок між кінцевою АТС і портами користувача, які входять в МД і ті, що знаходяться поза нею. Порти користувача зв’язані з інтерфейсом V. 5, підтримують послуги різних типів, при чому одні і ті ж фізичні порти можуть підтримувати різні послуги.

Існує чотири загальні типи послуг, які можуть підтримувати порт користувача пов’язаний з інтерфейсом V. 5, при чому одночасно можуть підтримуватися не більше трьох типів послуг:

- перші два типи послуг відносяться до обслуговування на вимогу, коли з’єднання встановлюється на АТС при надходженні телефонного визову або визову ISDN;

- інші два типи послуг – це послуги орендованої лінії, коли з’єднання не встановлюється для кожного визову окремо, а задається засобами управління конфігурацією мережі.

Перший з цих двох послуг – послуги постійної орендованої лінії. Ці послуги реалізуються мережею орендованих ліній фактично незалежно від АТС і як слідство від інтерфейсу V. 5.

Другий тип послуг – це послуги напівпостійної орендованої лінії. Інтерфейс дозволяє використовувати для організації напівпостійної орендованої лінії один або два В канали базового доступу ISDN, або аналогову, або цифрову лінію без виділення каналу сигналізації.

Порти користувача, які пов’язані з інтерфейсом V. 5 і підтримують обслуговування на вимогу, поділяються на порти користувача ТМЗК і порти користувача ISDN. Порти користувача ISDN можуть підтримувати послуги орендованої лінії. Порти користувача, які пов’язані з інтерфейсом V. 5 і не підтримують послуг на вимогу, класифікуються як орендовані порти. Вони повинні підтримувати послуги напівпостійної орендованої лінії або комбінацію послуг напівпостійної і постійної орендованих ліній, оскільки орендований порт, який підтримує тільки послугу закріпленої орендованої лінії взагалі не підключається до станції через інтерфейс V. 5.

Орендовані порти, які потребують тільки один несучий канал в інтерфейсі V. 5, обслуговуються так як порти ТМЗК. Орендовані порти, які потребують більше одного несучого каналу обслуговуються як порти ISDN.

Послуги, які обслуговуються різними портами.

Послуги	Порти
	ТМЗК	ISDN	Орендовані
ТМЗК	Обов’язкові	-	-
ISDN	-	Обов’язкові	-
Напівпостійна орендована лінія	Необов’язкові	Необов.	Обов.
Закріплена орендована лінія	Необов.	Необов.	Необов.

Характеристики інтерфейсів V. 5.1 та V. 5.2

V. 5.1	V. 5.2
1)Дозволяє підключати до АТС один тракт Е1 (30-В каналів). 2)Без функції концентрації навантаження абонентської лінії. Пряма відповідність між канальним інтерфейсом тракту Е1 і терміналами користувача. 3)Не підтримує первинний доступ до ISDN. 4)Не забезпечує функції резерву- вання при відмові тракту інтерфейсу. 5)Сигналізація відбувається по загальним каналам інтерфейсу.	1)Дозволяє підключати до АТС групу до 16 трактів 2048 кбіт/с. 2)Підтримка функції концентрації абонентських ліній, динамічне призначення канального інтерфейсу. 3)Підтримує первинний доступ до ISDN. 4)Забезпечує резервування при відмові тракту інтерфейса шляхом підключення на інший тракт інтерфейсу. 5)Для кожного тракту передбачено декілька каналів сигналізації. 6)Управління трактового інтерфейсу.

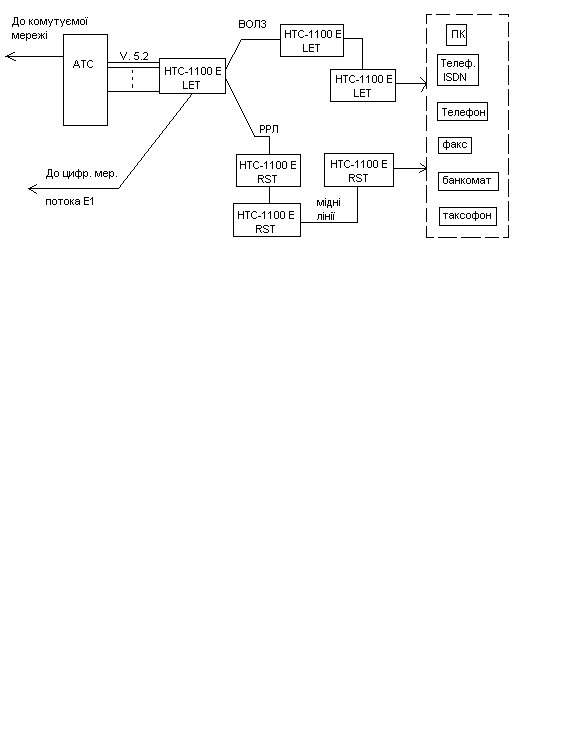

Засоби побудови МД з використанням інтерфейсу V. 5.2

HTC-1100 E – це абонентський мультиплексор, ємністю до 900 аналогових або 400-ISDN портів (2B+D), які підключаються до ТАС будь-яких виробників і підтримують інтерфейс V. 5.2 з концентрацією 4:1.

RST – закінчення регенераційної секції.

LET – локальний або транзитний термінал.

Завдяки цій системі значно підвищилась пропускна спроможність мідних ліній, що дає можливість використовувати ВОЛЗ без додаткових оптичних мультиплексорів.

Основні властивості HTC-1100 E:

1)мультисервісна платформа (підтримка багатьох служб, аналогова оренда каналів, доступ до мережі інтегрального обслуговування, передача високошвидкісних каналів даних);

2)гнучкість у відношенні носіїв (система призначена для роботи з будь-яким носієм включаючи оптичне волокно, радіо і мідь);

3)гнучка топологія (підтримка різних варіантів архітектури мережі „точка-точка”, „дерево” та ін.);

4)динамічна концентрація (дозволяє легко збільшувати ємність і надійність);

5)мультиплексування відповідно V. 5.x (можливість розподілу групового тракту V. 5.2 по декількох віддалених терміналах різної ємності, що збільшує коефіцієнт використання інтерфейсу V. 5.2);

6)підвищення можливості тестування методом зворотньої передачі;

7)централізоване управління мережею (забезпечує можливість управління всією мережею з одного або декількох централізованих вузлів);

8)високий коефіцієнт готовності (вбудований захист модулів від відключення джерел живлення і відмов обладнання каналу).
