Способи і приклади для організації абонентського доступу до isdn.

абон.

лінія

Абон. лінія ISDN – це двох провідна лінія, яка з’єднує користувача з АТС.

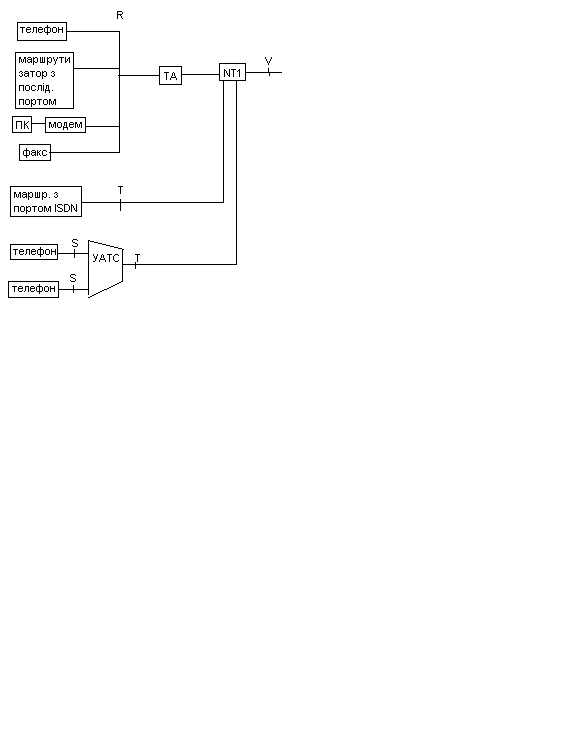

Інтерфейс V – є елементом розголудження абонентської лінії і абон. пункту. Якщо на підприємстві є цифрова УАТС, яка має дроти ISDN, то така АТС може виконувати роль мережного пристрою NT2. Порти S і T пристрою NT1 використовуються для багатоточечного підключення різним абонентським кінцевим пристроєм. До т. S можуть підключатися пристрої двох типів: кінцеві пристрої, які мають інтерфейс S і термінальне обладнання. Через т. R до NT1 можливо підключати пристрої, які мають аналоговий вихід або працюють з послідовним обміном інформації і не можуть напряму підключитися до мережі ISDN. Пристрої NT1, NT2 часто об’єднуються разом і в такому випадку вони мають інтерфейс ST. До цього інтерфейсу можуть підключатися 4-провідні пристрої, наприклад, маршрутизатори, які мають вбудований порт ISDN. Альтернативним доступом до ISDN є використання ліній кабельного телебачення, а також технологій HDSL та ADSL, що є більш економічним варіантом.

Підключення до мережі ISDN за допомогою модемів серії WATSON та обладнання універсального концентратора DLC.

Обладнання WATSON 2 працює з лінійним кодуванням 2B1Q, забезпечує первинний доступ по двом парам проводів.

WATSON 3 працює з модуляцією САР-64 по двом парам проводів, забезпечує первинний доступ.

WATSON 4 працює по одній парі проводів з модуляцією САР-128.

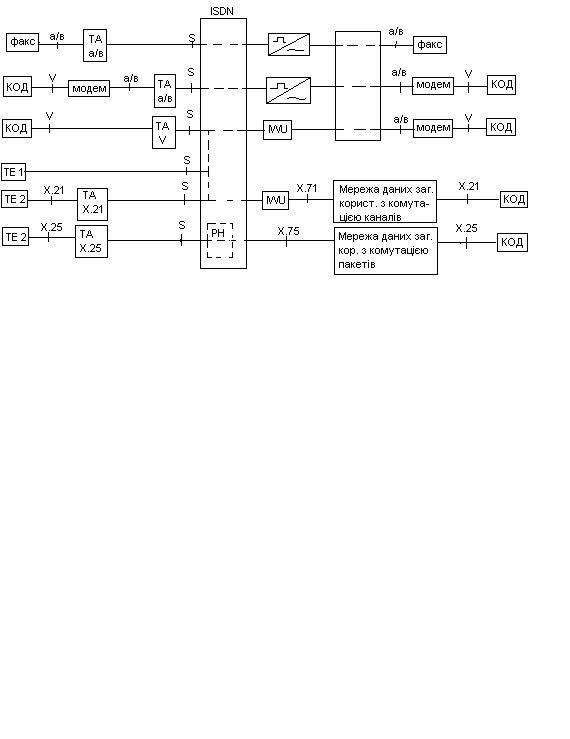

Підключення пристроїв з різними стиками і інтерфейсами до ISDN.

IWU – це пристрій між мережними взаємодіями

РН – пристрій обробки пакетів

КОД – кінцеве обладнання даних

Приклади використання мережі fddi.

На цьому рисунку зображено використання FDDI для підключення обладнання, яке потребує широкої смуги пропускання.

В даному випадку FDDI використовується в якості магістралі. Робочі станції користувача підключаються через багато портові мости FDDI Ethernet. Мости здійснюють фільтрацію і передачу пакетів не тільки мережами FDDI та Ethernet, а й між різними мережами Ethernet.

Пакет даних буде переданий тільки в той порт, де знаходиться вузол призначення, зберігаючи смугу пропускання інших локальних мереж. В залежності від кожного конкретного випадку (до цього відносяться відстань між серверами, умови експлуатації, вимог до надійності, вартості) сервери можуть підключатися як до станції класу А так і до станції класу В.

FDDI використовується для зв’язку локальних мереж протоколу Ethernet розташованих в декількох будівлях. Як правило кожну з цих будівль достатньо розташувати по одному багатопортному мосту. В залежності від концентрації робочої станції кожний з Ethernet портів може обслуговувати один або декілька поверхів будівлі.

Технологія 100 vg - Any lan

В технології 100 VG-Any LAN визначено новий метод доступу Demand Priority і нову схему кодування, яка використовує надлишковий код 5В6В. Метод доступу оснований на передачі концентраторів функцій арбітра, який вирішує проблему доступу до середовища. Цей метод підвищує коефіцієнт використання пропускної спроможності мереж за рахунок введення детермінованого методу розподілу загального середовища, який використовує два рівня пріоритетів:

- низький (для звичайних додатків);

- високий (для мультимедійних додатків).

Порівняння 100 VG-Any LAN з 10 Base-T і 100 Base-T на крученій парі

Характеристика	10 Base-T	100 VG-Any LAN	100 Base-T
Максимальна довжина мережі	2500 м	8000 м	412 м
Каскадування концентраторів	Так 3 рівня	Так 5 рівнів	Так 2 рівня
Кабельна система UTP Cat 3, 4 UTP Cat 5 STP Typ 1	100 м 150 м 100 м	100 м 200 м 100 м	100 м 100 м 100 м
Продуктивність: - при довжині мережі 100 м - при довжині 2500 м	80 % 80 %	95 % 80 %	80 % не підтримується
Технологія: - кадри ІЕЕЕ 802.3 - кадри ІЕЕЕ 802.5	Так Ні	Так Так	Так Ні
Метод доступу	CSMA/CD	Demand Priority	CSMA/CD

Обладнання, яке підтримує технологію 100 VG – Any LAN:

До такого обладнання відноситься весь спектр комутаційного обладнання, яке застосовується для побудови мереж:

- мережний адаптер;

- концентратори;

- комутатори;

- маршрутизатори.

Дальність роботи HDSL серії WATSON.

Діаметр жили, мм	Допустима довжина лінії, км
	Без регенераторів
	WATSON 2	WATSON 3	WATSON 4
0,4 0,6 0,8 1,2	До 4 До 6 До 9 До 18	4-5 6-7 10-12 14-18	3-4 4-5 6-7 10-13
Швидкість передачі, кбіт/с	Для WATSON 4 Multi Speed в залежності від швидкості (діаметр жили 0,5 мм)
128 384 1024 1536 2048	8,8 7,9 5,9 5,1 4,5

Порівняльні характеристики обладнання HDSL

Ба- зо- ві па- ра мет- ри

ASCOH

Pair Gain

RAD

W A T S O N 2

W A T S O N 3

W A T S O N 4

C O L T 2 2B 1Q

C O L T 2 C A P

A l c a t e l PL 15- 12

E C I

K E

N O K I A BB 2M

O r c k i t

H i G a i n

C a m p u s

M e g a b i t

P a D e c o m

Pe- for- ma- nce Te- le- com

H T U- E T

A S M I- U S O

S i e m e n s Wi- de- li- nk

S p a r n e k

T a o l c a n

Лін. кодув. 2B1Q

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Лін. кодув. САР 64

+

+

Лін. код. САР 128

+

Пер. по 1 парі зі шв. 768 кбіт/с

+

+

+

Пер. по 1 парі зі шв. 1152 кбіт/с

+

Пер. по 1 парі зі шв. 2 Мбіт/с

+

Пер. по 3 парам 768 кбіт/с по кожній парі

+

+

+

Інтерф. V. 36

+

+

+

+

+

+

+

+

+

+

+

ISDN PRI з функц. NT1

+

+

+

+

+

+

+

+

+

+

Ethernet 10 Base-T

+

+

+

+

+

+

+

2 порта на 64 кбіт/с

+

+

+

+

Регене- ратор

+

+

+

+

+

+

+

Резерву- вання по інт. корис- тувач 1+1

+

+

+

+

+

+

С-ма управлі- ння з нест. прото- колу

+

+

+

Можли- ве викори- стання SNMP прото- колу

+

+

+

+

+

+

+

+

+
