1.7.1 Мощность в цепях при гармонических воздействиях

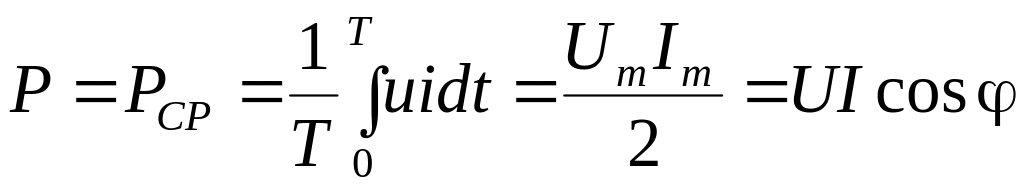

Представим пассивную электрическую цепь, находящуюся под воздействием источника гармонического напряжения, в форме двухполюсника. Под воздействием напряжения u = Umsinwt в цепи будет протекать ток i = Imsin(t – ). Отдаваемая источником в цепь за период Т средняя мощность:
.
(1.75)
По закону Ома U = IZ или (так как Z = R/cosj) U = RI/cos . И P = I2R = U2G.
Таким образом, средняя за период мощность Р равна мощности, рассеиваемой на активном сопротивлении (проводимости) цепи. В этой связи мощность Р носит название активной и измеряется в ваттах (Вт).
Кроме активной
мощности Р,
в цепях
гармонического тока используют понятие
реактивной
мощности
Q = UIsin
= I2X
= U2B,
и комплексной
мощности
=

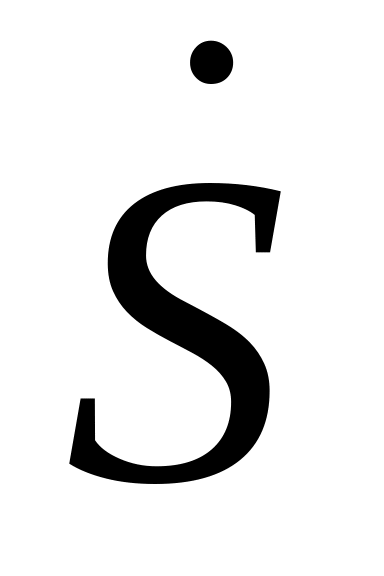

= P + jQ
= UIcosj
+ jsinj
= UIejj
=
Ie-jj
=
.
Модуль
комплексной мощности называется
полной
мощностью:
.
(1.76)
Единица измерения
реактивной и полной мощности
– В·А. Активная
мощность равна реальной части, а
реактивная – мнимой части комплексной
мощности
.
А также cos
= P/S.
Это отношение в энергетике называется коэффициентом мощности (косинусом ) и является важной характеристикой электрических машин и линий электропередач. Чем выше cos тем меньше потери энергии в линии и выше степень использования электрических машин и аппаратов. Максимальное значение cos = 1, при этом P = S; Q = 0, т. е. цепь носит чисто активный характер и сдвиг фаз между током i и напряжением u равен нулю.
Условие
передачи максимальной мощности
от
генератора в нагрузку
можно найти из
условия:
,

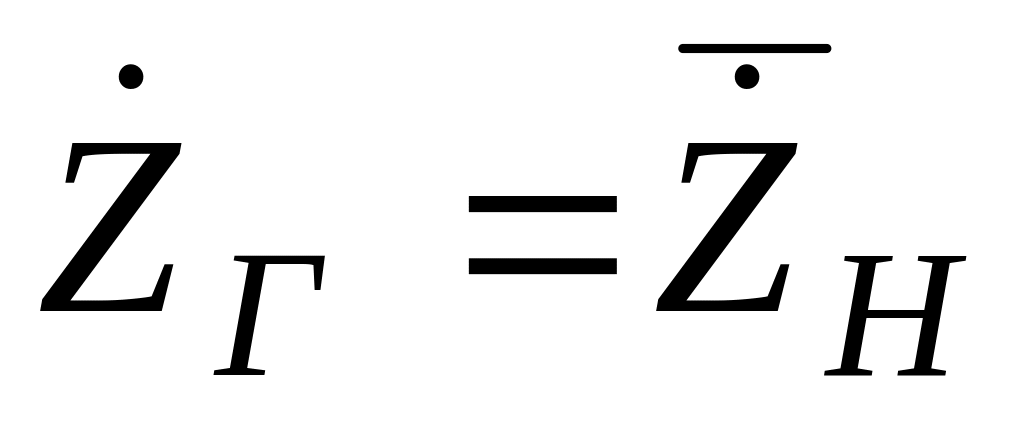

где
–
комплексное внутреннее сопротивление
источника;

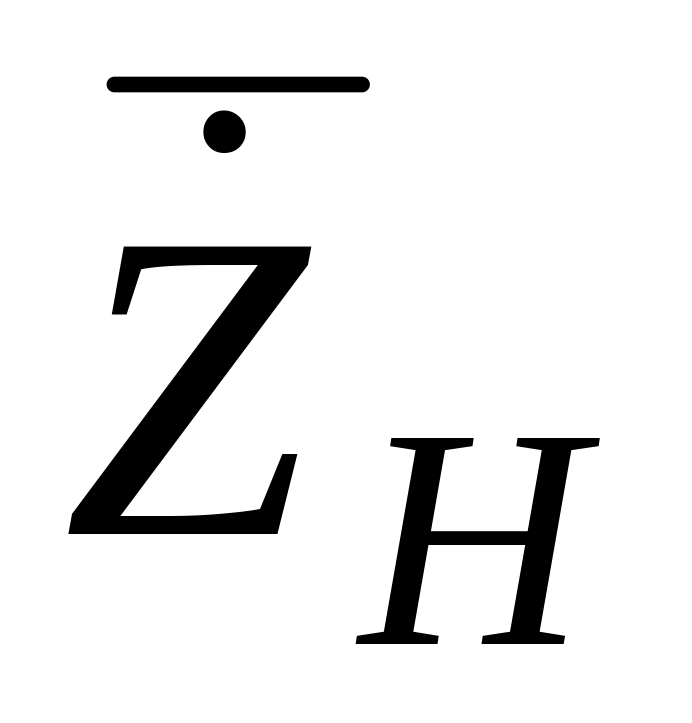

– комплексно-сопряженное
сопротивление нагрузки. Это условие
следует непосредственно из рассмотрения
эквивалентной схемы, приведенной на
рисунке 1.17.
Рисунок 1.17 – Передача мощности в нагрузку
Ток в данной цепи достигает максимума при Хг = –Хн и выполнении условия Rг = Rн, что и доказывает равенство . При этом мощность в нагрузке будет определяться уравнением: рнmax = uг2/(4Rг).
По аналогии с треугольниками токов, напряжений и сопротивлений можно ввести треугольники мощностей. Так, треугольники мощностей для цепей, носящих индуктивный или ёмкостной характер, приведены на рисунке 1.17.
Рассмотрим условие
баланса мощности в цепях при гармоническом
воздействии.
В силу справедливости
первого и второго законов Кирхгофа для
комплексных действующих значений тока

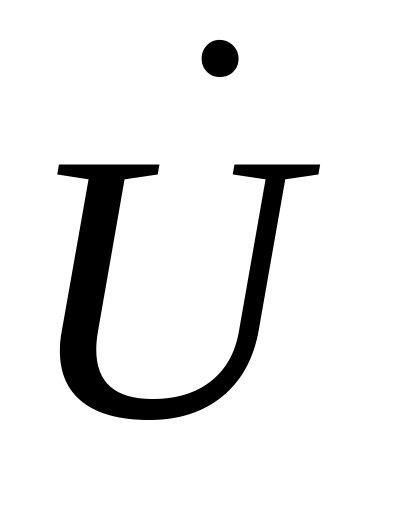

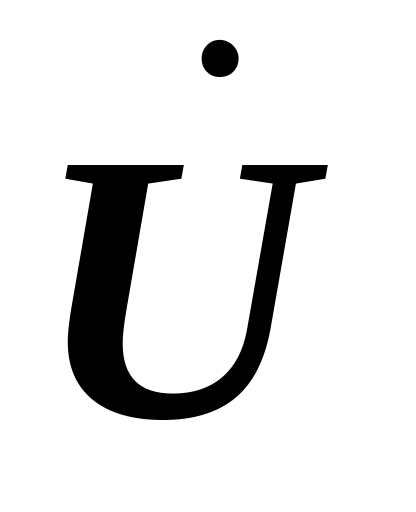

и
напряжения
в
каждой из ветвей рассматриваемой цепи
можно

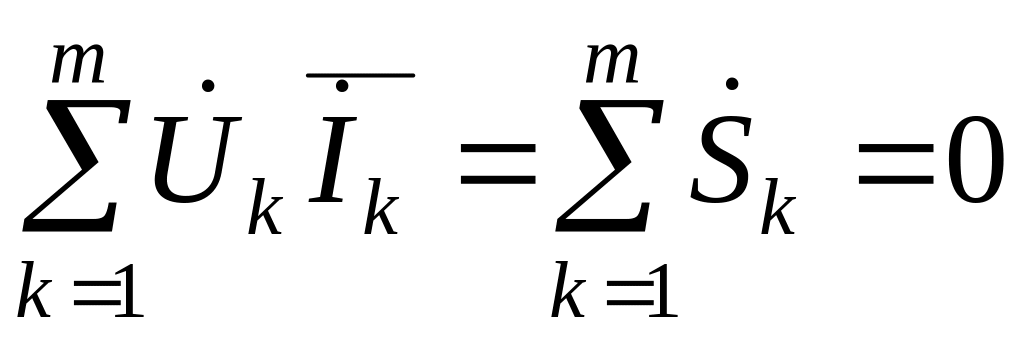

записать теорему Телледжена в комплексной
форме:
.
(1.77)
Однако поскольку
ЗТК справедлив
и по отношению
к сопряженным токам
,
то можно
записать:
.
(1.78)
Это уравнение отражает баланс комплексной мощности, согласно которому сумма комплексных мощностей, потребляемых всеми ветвями цепи, равна нулю.

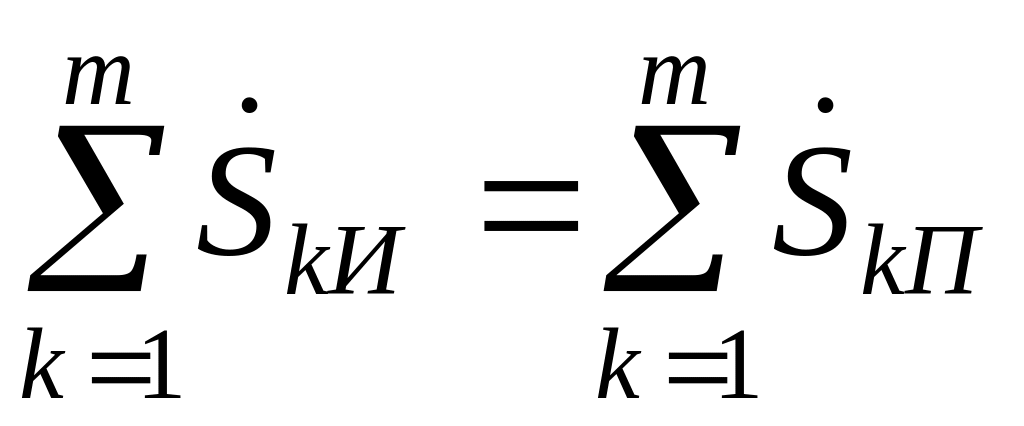

Баланс комплексной мощности можно сформулировать и в другой форме: сумма комплексных мощностей, отдаваемых независимыми источниками, равна сумме комплексных мощностей, потребляемых остальными ветвями электрической цепи:
.
(1.79)
Из условия баланса комплексной мощности следуют условия баланса активных и реактивных мощностей:
;
.
(1.80)
