28.2. Барометр – анероид

Барометр – анероид (рис. 36-37) — основной прибор для измерения атмосферного давления в полевых условиях и на судах.

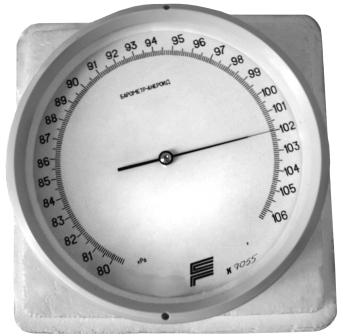

Рис. 36. Барометр-анероид: внешний вид

Рис. 37. Принципиальная схема барометра-анероида: 1 - анероидная коробка; 2 — пружина; 3 — стрелка

Принцип действия анероида основан на упругой деформации приемника под влиянием изменений атмосферного давления. В качестве такого приемника используют металлическую анероидную коробку (рис. 37) с гофрированным дном и крышкой. Воздух из коробки выкачен почти полностью. Во избежание сплющивания коробки под давлением окружающего воздуха специальная пружина оттягивает крышку коробки, приводя ее в равновесие. При увеличении внешнего давления крышка немного вдавливается внутрь коробки, при уменьшении - под действием пружины приподнимается. Величина деформации коробки при изменении давления мала (0,3 мм при изменении давления на 80 мм рт. ст.), но при помощи системы рычагов эти незначительные колебания крышки коробки увеличиваются в 200—800 раз и передаются на стрелку, перемещающуюся вдоль шкалы с делениями. В верхней части некоторых анероидов вмонтирован дугообразный термометр для измерения температуры прибора. Весь механизм анероида помещен в металлический или пластмассовый корпус со стеклянной крышкой. Существуют также беспружинные анероиды. Роль пружины в них выполняют упругие крышки коробки. Приемник давления в этих анероидах состоит из 5—6 коробок.

Каждый барометр-анероид после изготовления в Центральном бюро поверки сравнивают с эталоном (точным ртутным барометром).

В результате поверки определяют поправки, которые приводятся в поверочных свидетельствах (сертификатах), в которых давление приведено с одинаковым шагом (интервалом).

Анероид должен находиться в специальном футляре вдали от источников тепла.

При работе с анероидами следует учитывать следующее обстоятельство. Анероиды проградуированы или в десятках мм рт. ст. или в тысячах паскалей - килопаскалях (кПа), поэтому, чтобы получить атмосферное давление в мм рт. ст. или в гПа (мб), полученный отсчет умножают на 10 (делается это автоматически при снятии отсчета).

28.3. Порядок работы с барометром-анероидом

1.Снимают крышку прибора (или открывают футляр).

2.Записывают на бланк (расчерченную в тетради табличку) указанный на анероиде № прибора.

3. Для снятия отсчета, прибор держат горизонтально, смотрят сверху (луч зрения должен быть перпендикулярен плоскости шкалы) строго вдоль стрелки, так чтобы ее сплющенный конец выглядел как волосяная линия (рис. 38).

Рис. 38. Снятие отсчета с барометра-анероида

4. Если в данном анероиде есть температурная шкала, прежде всего, снимают показание термометра (в присутствии наблюдателя оно может быстро измениться) с точностью до 0,1 ºС.

5. Постучав слегка кончиками пальцев по стеклу анероида (для преодоления трения в передаточном механизме прибора), снимают отсчет с точностью до десятых гПа (мб) или мм (в зависимости от того, в каких единицах проградуирован данный анероид). Делают это в следующем порядке:

списывают ближайшее к кончику стрелки (меньшее из двух) целое число гПа;

добавляют к нему (без запятой) ближайшее количество целых делений (десятых долей целого числа) - тем самым автоматически осуществляется увеличение показаний анероида в 10 раз - ставят запятую;

снимают на глаз доли деления, ориентируясь по кончику стрелки.

6. Закрывают крышку анероида и записывают полученный результат на бланк.
