2.5 Смятие вдоль и поперек волокон.

Смятие вдоль волокон и сжатие вдоль волокон (44 МПа – сосна, ель) практически не отличаются.

Упругая работа (упругое последствие наблюдается).

Дерево отдыхает 10-15 суток и возвращает деформации назад.

- разрушение ранней древесины.

- разрушение поздней древесины (необратимые деформации).

Три вида смятия поперек волокон .

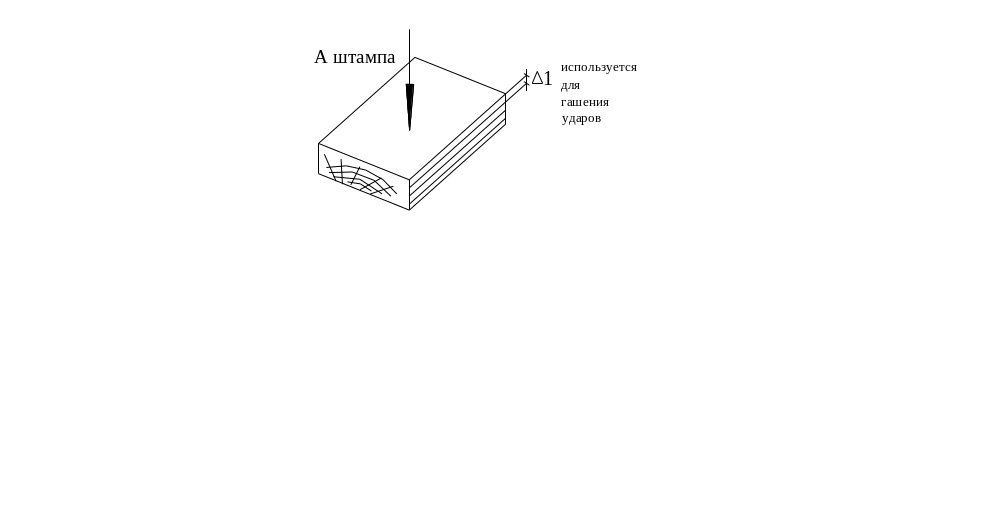

1. По всей поверхности

2. На части длины по всей ширине.

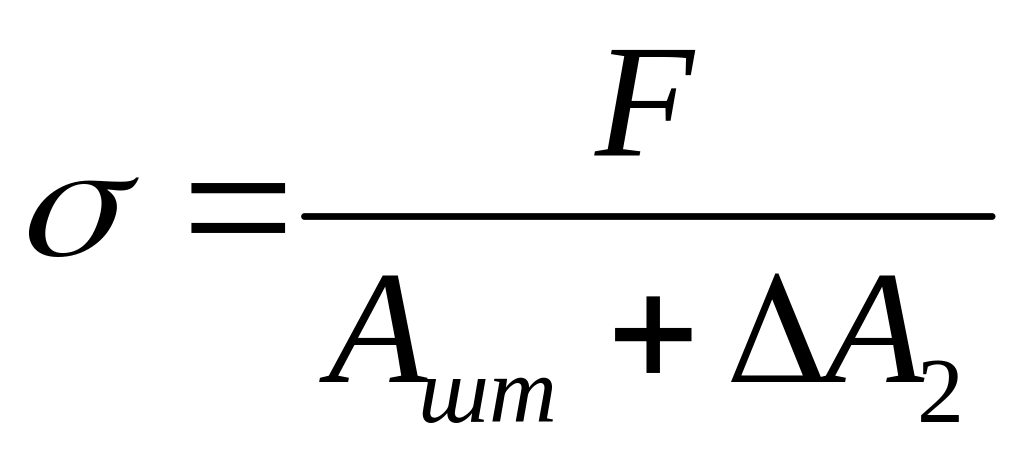

А_доп- ненагруженная площадь, включается в работу за счет эффекта упругого основания.

₂>₁

Смятие – это напряженное состояние на поверхности элемента.

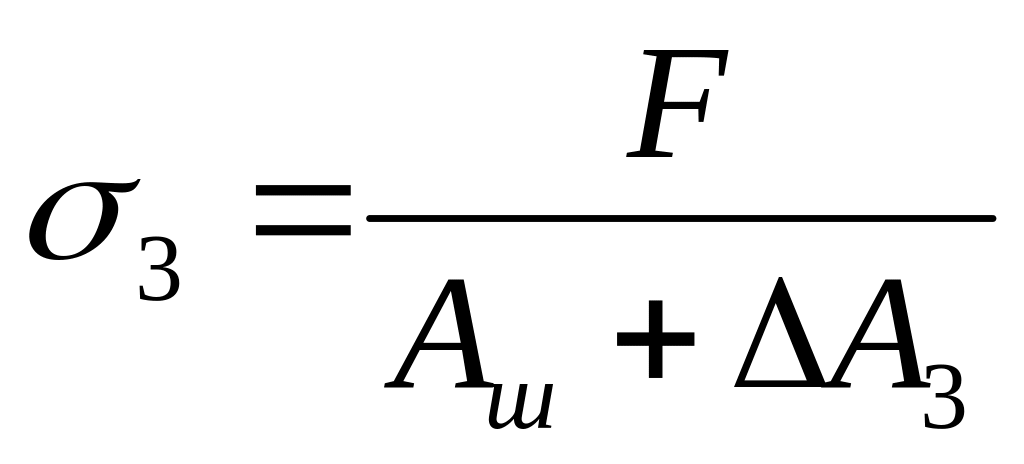

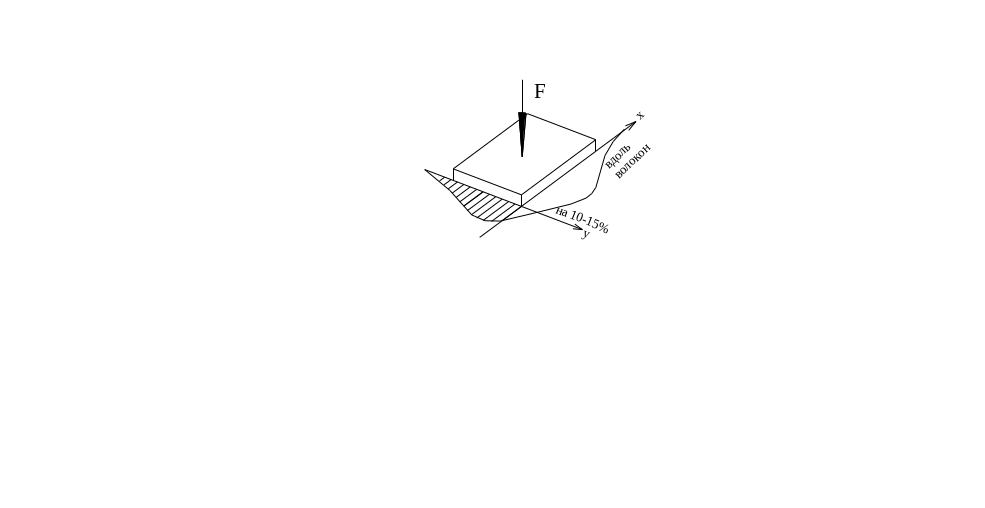

3. На части длины и ширины.

₃=1,05-1,1₂

Характер разрушения - вязкий.

2.6. Скалывание Виды скалывания:

1. Перерезывание волокон. Древесина практически никогда не разрушается от перерезывания волокон.

2. Скалывание вдоль волокон.

3. Скалывание поперек волокон.

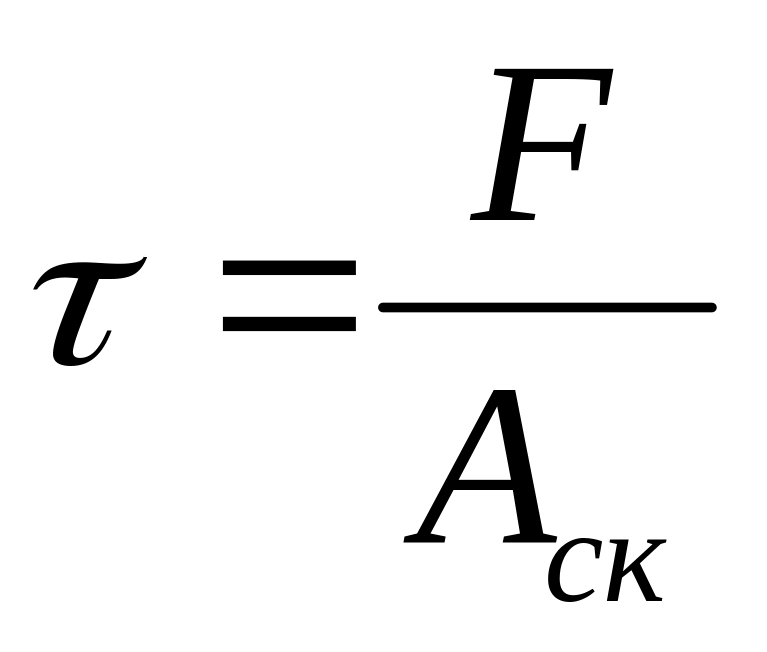

Скалывание вдоль волокон

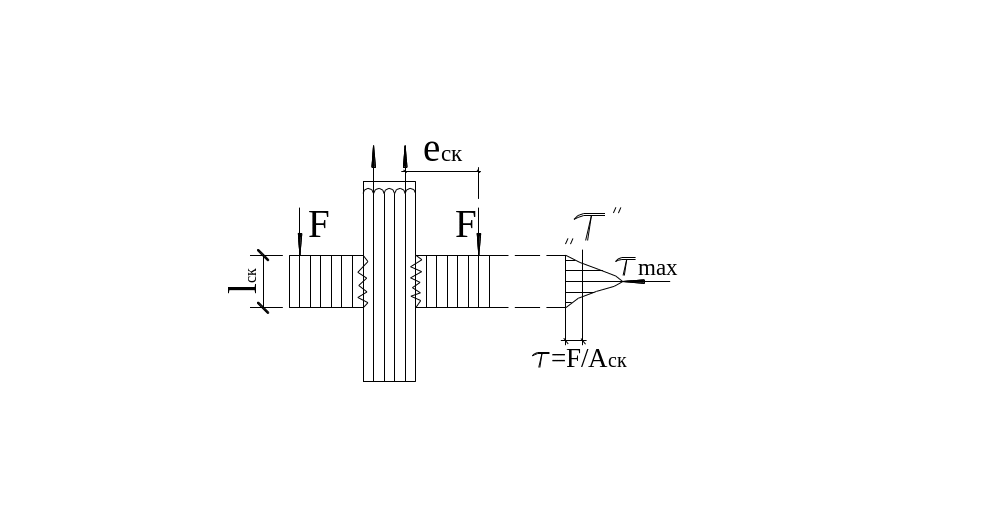

1. Одностороннее.

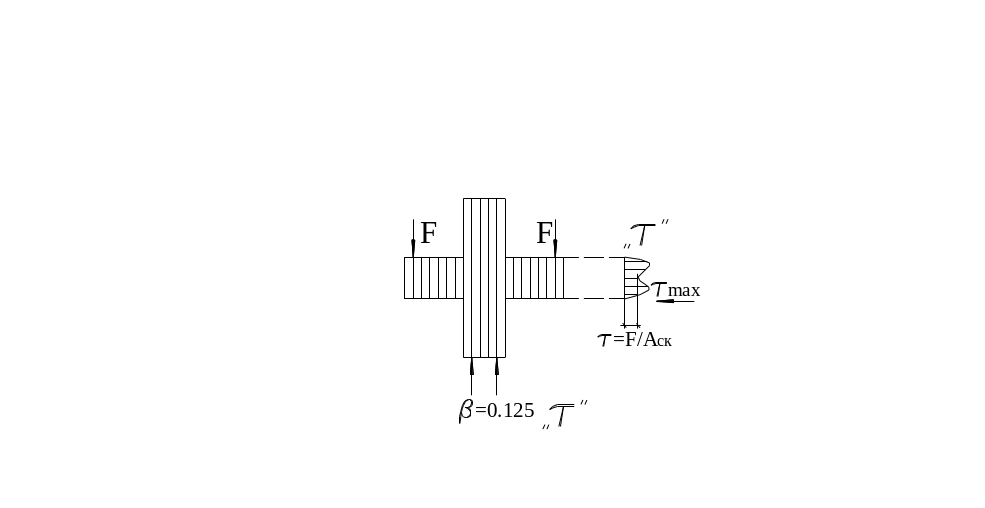

2. Двухстороннее.

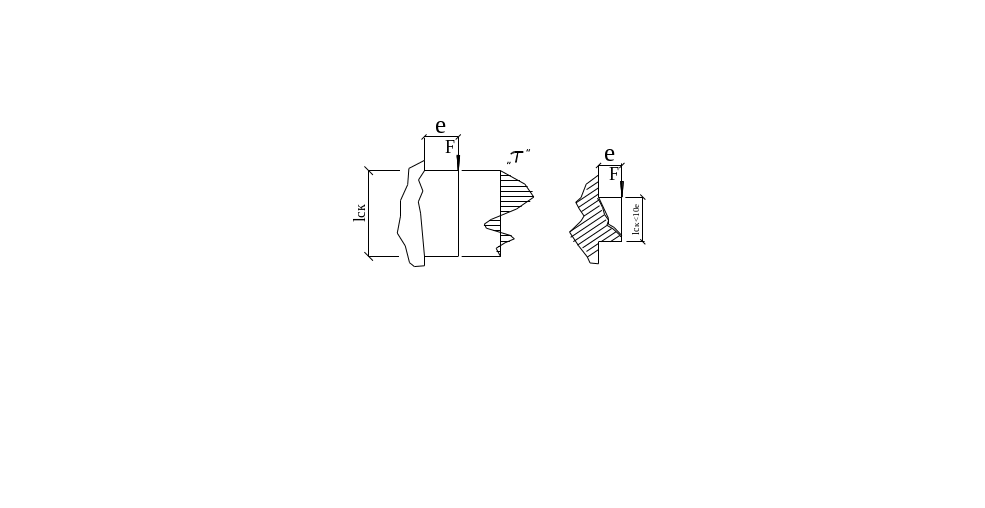

l_ск – длина площадки скалывания.

е_ск – эксцентриситет сил.

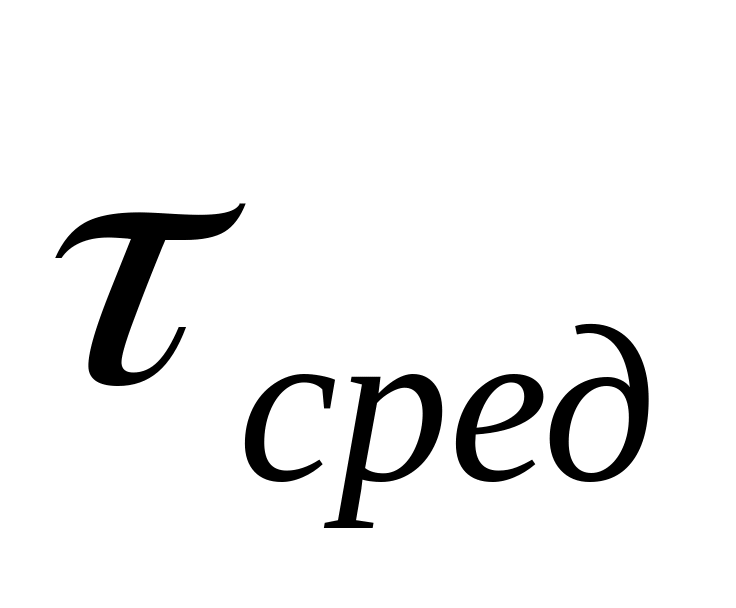

Для 1-ого случая _max сильно отличается от

Виды скалывания в формуле для учитываются коэфициентом =0,125 для двухстороннего и =0,25 для одностороннего скалываний.

;

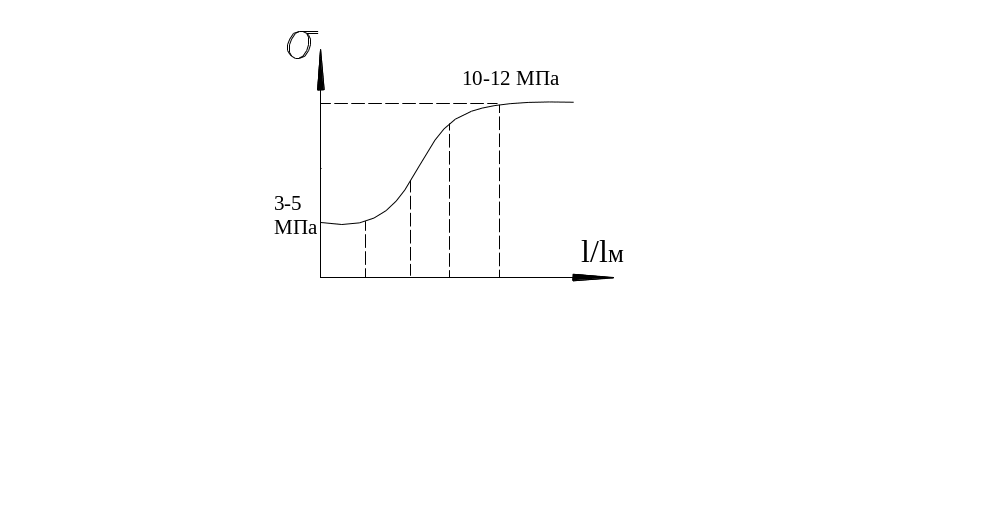

Влияние длины площадки скалывания

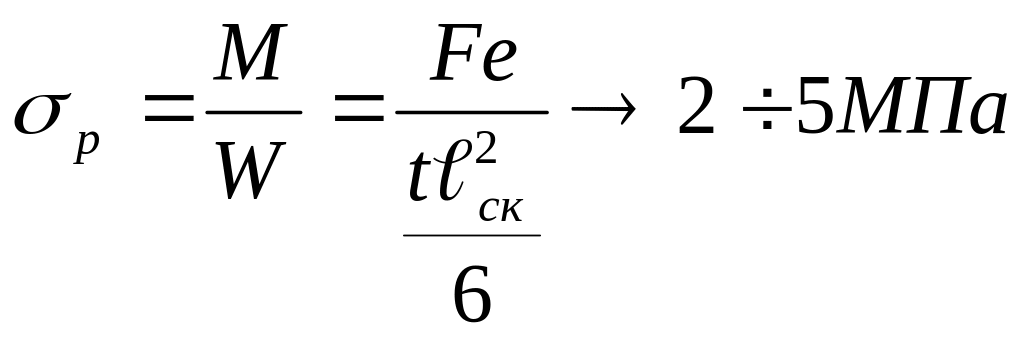

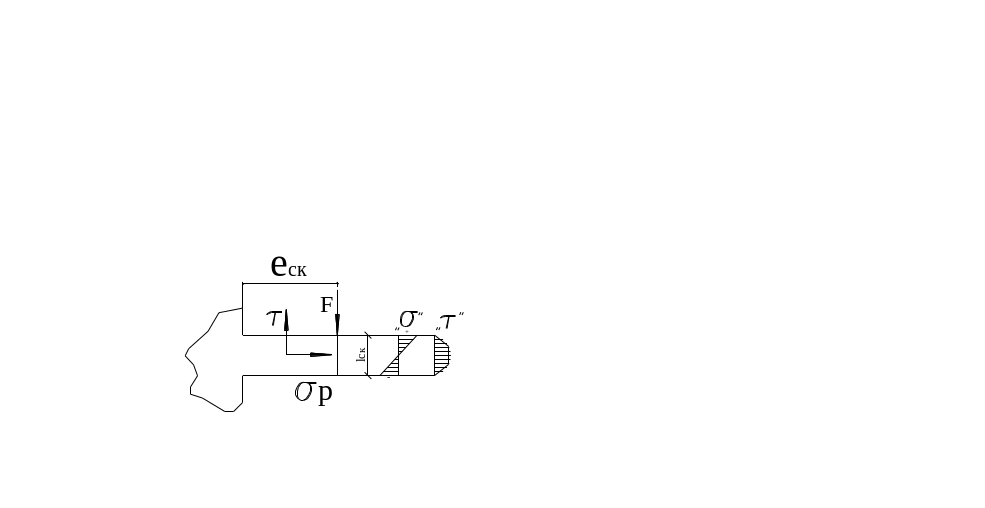

Очень малая длина площадки скалывания

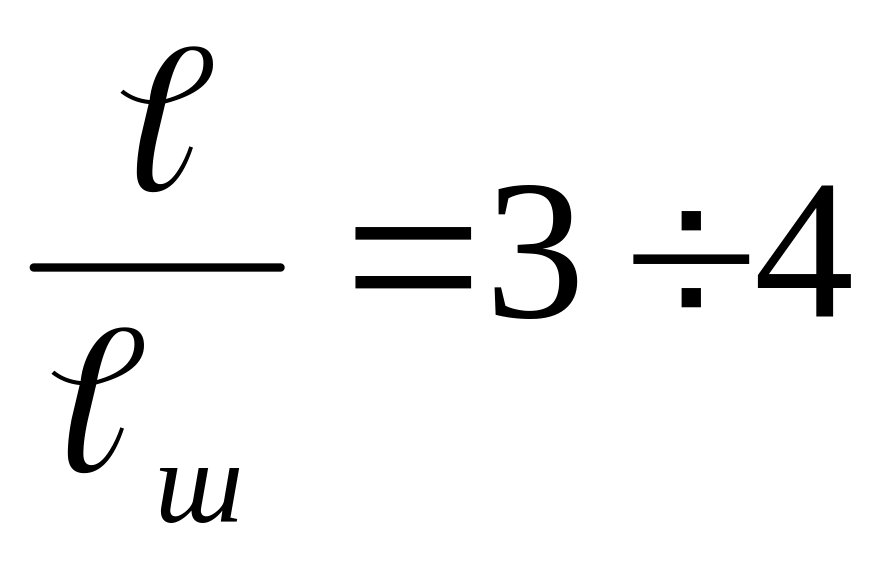

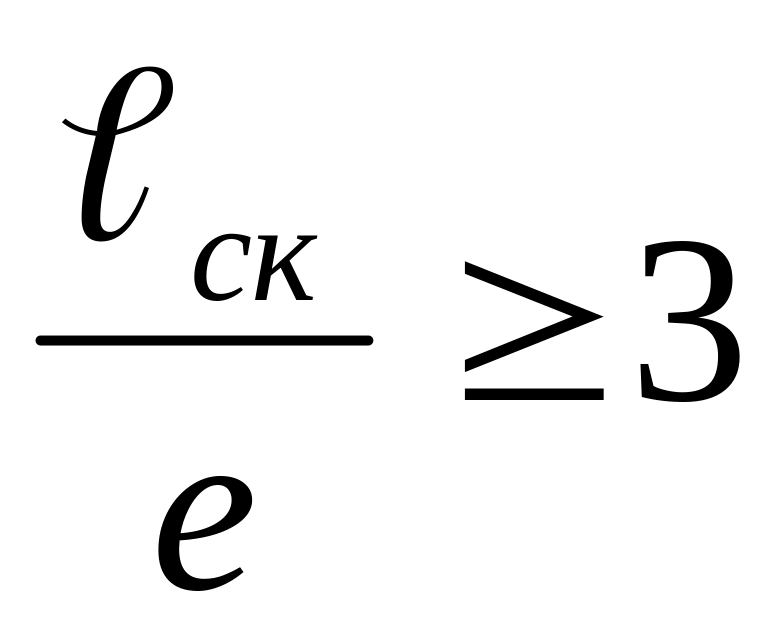

Для того, чтобы площадка работала и разрушалась не от растяжения, а от скалывания отношение .

очень длинная площадка скалывания ( );

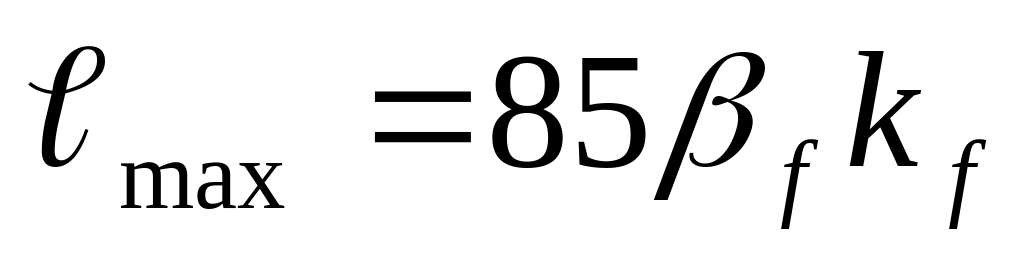

- для сварных швов.

Расчетную длину принимают по косослою II сорта

Характер разрушений везде хрупкий.

2.7. Скалывание и смятие под углом к волокнам.

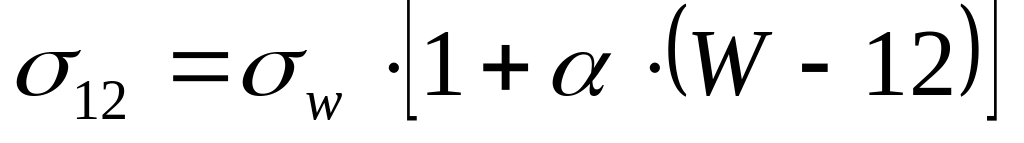

Основным механическим свойством древесины является прочность. прочности приводить к одной влажности. За стандартную принята влажность 12 %. Приведение к стандартной влажности производят по формуле:

где: _w – предел прочности при влажности в момент испытания, W – влажность в момент испытания,  - поправочный коэффициент, зависящий от породы древесины и от вида испытания.

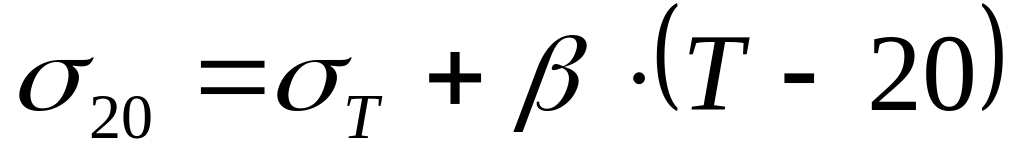

Предел прочности при данной температуре к прочности при стандартной температуре 20⁰ С можно пересчитывать по формуле:

где: ₂₀ – искомая прочность при 20⁰ С, _Т – прочность при данной температуре,  - поправочное число на температуру, принимаемое по таблице. Данная формула действительна в пределах положительных температур 10-50⁰ С.
