- •Лабораторна робота №1 Випробування нестандартних зразків деревини на поперечний вигин
- •Характер руйнування з замальовкою нахилу волокон, сучків
- •Лабораторна робота №2 Випробування нестандартних зразків деревини на зминання поперек волокон
- •4. Висновки по работі
- •Лабораторна работа №3
- •Перевірка відповідності розміщення цвяхів будівельним нормам
- •Розрахункова несуча здатність одного зрізу:
- •Несуча здатність зєднання
- •График зал.- пруж., визначення Nдеф.
- •Коефіціент надійності при пластичному руйнуванні (з´єднання II гр.)
- •Додаток 4 Лабораторна робота №4 Випробування несиметричного з´єднання на нагелях
- •Контрольні запитання.
- •Лабораторна робота №5 Випробування балки Дерев´ягіна в.С.
- •Визначення розрахункового навантаження f на балку
- •Визначення прогинів та крайових напружень, коэфіціента kw
- •Дослідження зсувів у шві за довжиною балки.
- •Обчислення коэфициента Кж
- •Висновки
- •Экспериментальні дані.
4. Висновки по работі
-27-
Додаток №3
Лабораторна работа №3
Випробування симетричного з’єднання на нагелях
Мета работи:
встановлення максимальної несучої здатності Nтимч.. та характеру деформації при руйнуванні;
встановлення верхньої межі області пружної работи Nдеф по діаграмам;
оцінка тривалої несучої здатності по Nдеф або по Nруйн. та тимчасовій характеристці t;
визначення взаємних зсувів з’єднаних елементів при навантаженні до руйнування;
порівняння результатів випробувань з розрахунковими величинами за нормами, а також загальна оцінка работы з’єднання.

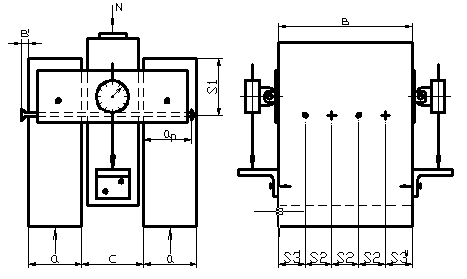

Схема випробування та розміри
dцв.= мм; а= мм; S21 = мм
l= мм; с= мм; S”3 = мм
bl= мм; b= мм; S1 = мм
мм.
-28-
Перевірка відповідності розміщення цвяхів будівельним нормам
S1 = мм 15dцв.= 15 = мм; S2 = мм 4dцв.= 4 = мм
S3min= мм 4 dцв.=4 = мм
ар=lцв.-(b’+a+c+nшв.2мм+1,5dгв.)=
= 4dцв.
Розрахункова несуча здатність одного зрізу:
При повній прошивці крайнього элементу
= кН
= кН
+0,01=
= кН
= кН
При неповній прошивці крайнього элементу
= кН
= кН
+0,01=
= кН
= кН
Примітка: несучу здатність Т перемножають на чи див. норми п. 5.15.
; mn – див. норми табл. 4.
Несуча здатність зєднання
= кн.
-29-
5.Таблиця експериментальних даних, обчислення деформацій
№№ цикла |
Відліки за індикатором месдози |
Навантаження , КН |
Індикатор №1 |
Індикатор №2 |
Середнє значення |
||||||
Відлік |
Деформація |
Відлік |
Деформ. |
Деформ. |
|||||||
Повна |
Пружна |
Повна |
Пружна |
Повна |
Пружна |
Залиш кова |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 |
|
1,00 2,50 |
|
|
|
|
|
|
|
|
|
2 |
|
1,00 4,00 |
|
|
|
|
|
|
|
|
|
3 |
|
1,00 5,50 |
|
|
|
|
|
|
|
|
|
4 |
508 556 |
1,00 7,00 |
691 625 |
66 |
41 |
909 878 |
31 |
20 |
48,5 |
30,5 |
18 |
5 |
508 |
1,00 8,50 |
666 |
|
|
898 |
|
|
|
|
|
6 |
|
1,00 10,00 |
|
|
|
|
|
|
|
|
|
7 |
|
1,00 11,500 |
|
|
|
|
|
|
|
|
|
|
|
Nтим. |
|
|
|
|
|
|
|
|
|
