Контрольні запитання
Які зв'язки використовуються в складених балках і як враховується наближено їхня податливість у розрахунках.
Пояснити роботу зв'язків у швах, привести формулу для обчислення несучої здатності пластинок.
Вивести формулу для кількості пластинок у балці, пояснити зв'язок між эпюрою Q і навантаженням пластинок.
Як експериментально визначається коефіцієнт Кw?
Як експериментально визначається коефіцієнт Кж?
Пояснити з якої умови встановлюється глибина урізання пластинки і мінімальний крок пластинок.
Пояснити можливі схеми руйнування балки, замалювати місця руйнування.
-18-
Список використаних джерел
СниП II-25-80. Деревянные конструкции / Госстрой СССР М.: Стройиздат. 1982-66с.
СниП III-19-75. Правила производства и приемки работ. Деревянные конструкции / Госстрой СССР М.: Стройиздат. 1976 – 48 с.
И. М. Гринь. Конструкции из дерева и синтетических материалов. Лабораторные работы. Киев «Вища школа». 1977 – 78 с.
В. Д. Чмырь. Лабораторные работы по материаловедению для столяров и плотников. Из-е 6-е. М. «Вища школа». 1984.
-19-
Додатки
Журнали лабораторних робіт
-20-
Додаток №1.
Лабораторна робота №1 Випробування нестандартних зразків деревини на поперечний вигин
Мета роботи:
Визначити умовну межу міцності Rзг., модуль пружності E та модуль зсуву G при статичному вигині.
Вивчити вплив довжини зразка на прогин та межу міцності при статичному вигині.
Виконати перехід до розрахункових опорів та модулів за будівельними нормами.

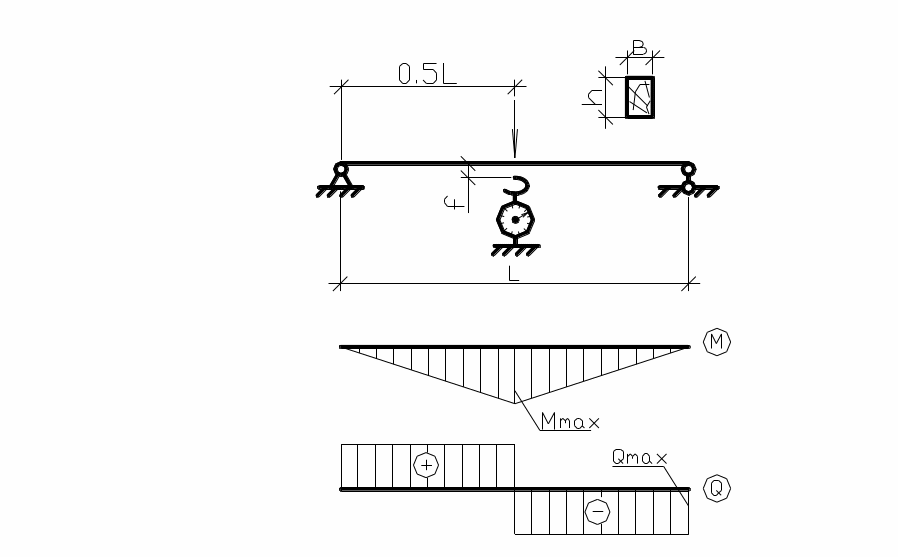

Схема навантажень та епюри зусиль
Матеріал -
Вологість- %
-21-
Довгий зразок l118h l1=960 мм
(приклад заповнення таблиці та обробки даних)
Таблиця 1
Відліки за індикато-ром месдози (мм102) |
Навантаження (Н) |
Відліки за прогиномі-ром |
Приріст прогину на етапі (мм102) |
Прогин зразка (мм102) |
415 |
0 |
8059 |
|
|
425 |
500 |
7586 |
473 |
|
415 |
0 |
8048 |
462 |
|
420 |
250 |
7845 |
203 |
203 |
425 |
500 |
7552 |
293 |
496 |
430 |
750 |
7309 |
243 |
739 |
435 |
1000 |
7050 |
259 |
998 |
440 |
1250 |
6771 |
279 |
1277 |
445 |
1500 |
6497 |
274 |
1551 |
450 |
1750 |
6225 |
272 |
1823 |
455 |
2000 |
5904 |
321 |
2144 |
460 |
2250 |
5425 |
479 |
2623 |
460 |
2250 |
4895 |
530 |
3153 |
(19 розподілів відповідає 1000 Н) |
2250- |
Руйнівне наванта-ження |
|
|
|
|
|
|
|

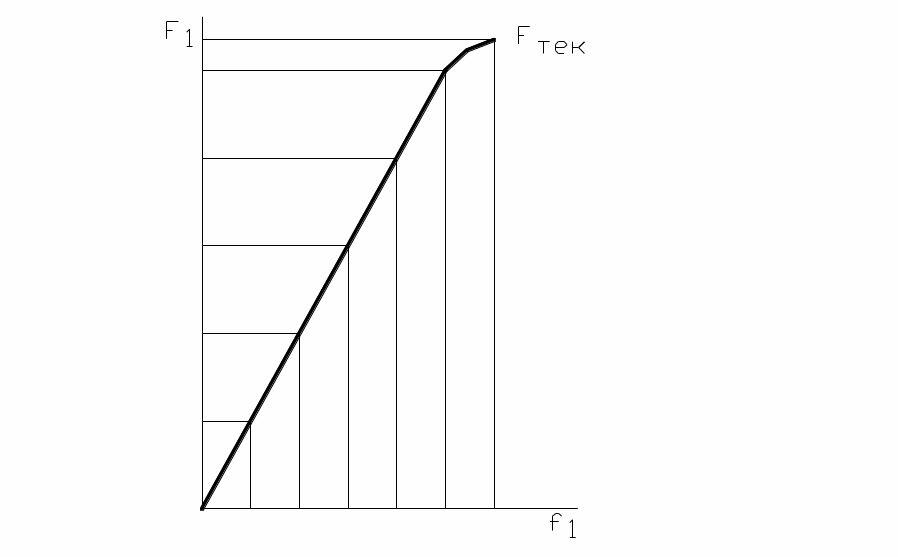

Середнє значення приросту прогину при пружній роботі на етапі F1=250Н.
f1с=
b1= мм, h1= мм, A1= дів2
Wx=
= см3
Yx=
= см4
1тек.=
= 1руйн.=
=
1=
=
-22-
Короткий зразок l25h l2=250 мм
(приклад заповнення таблиці й обробки даних)
Таблиця 2
Відліки за індикатором месдози (мм102) (8 розподілів відповідають 1000Н) |
Навантаження (Н) |
Відліки за прогино- міром |
Приріст прогину на етапі (мм102) |
Прогин зразка (мм102) |
600 |
0 |
9808 |
0.36 |
|
608 |
1000 |
9844 |
|
|
600 |
0 |
9809 |
0.33 |
0.33 |
608 |
1000 |
9842 |
0.33 |
0.66 |
616 |
2000 |
9875 |
0.30 |
0.96 |
624 |
3000 |
9905 |
0.32 |
1.28 |
634 |
4000 |
9937 |
0.31 |
1.59 |
640 |
5000 |
3368 |
|
2.20 |
648 |
6000 |
10029 |
|
|
669 |
8570 |
Руйнування |
|
|
|
|
|
|
|
Середнє значення приросту прогину при пружній роботі на етапі F2=1000 Н
f2с= =0.0325 см
b2= мм h2= мм A= см2
Wx=
см3;
Ix=
см4
2тек=
= 2руйн.=
=
2=
Обчислення модулів E і G при F1= Н, F2= Н
f1=
f2=
Вирішуючи систему рівнянь, знаходимо модулі E= ;G= ;
-23-

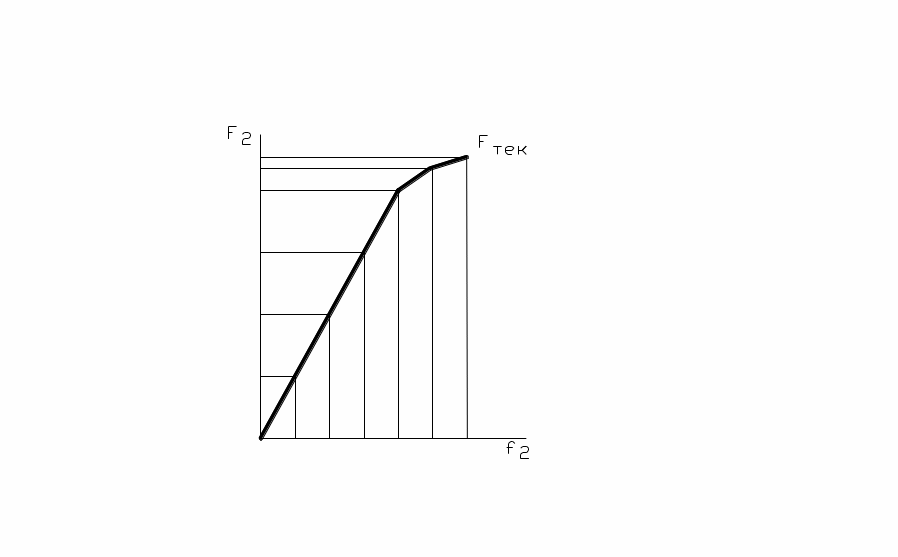

Довгий зразок Короткий зразок
|
|
