2.3.3 Деякі теоретичні відомості

Нагель у деревині працює як пружно-пластичний стержень у пружно-пластичному середовищі з різними схемами навантаження та защемлення. Несиметрична й симетрична схеми навантаження приведені на мал. 2.3.

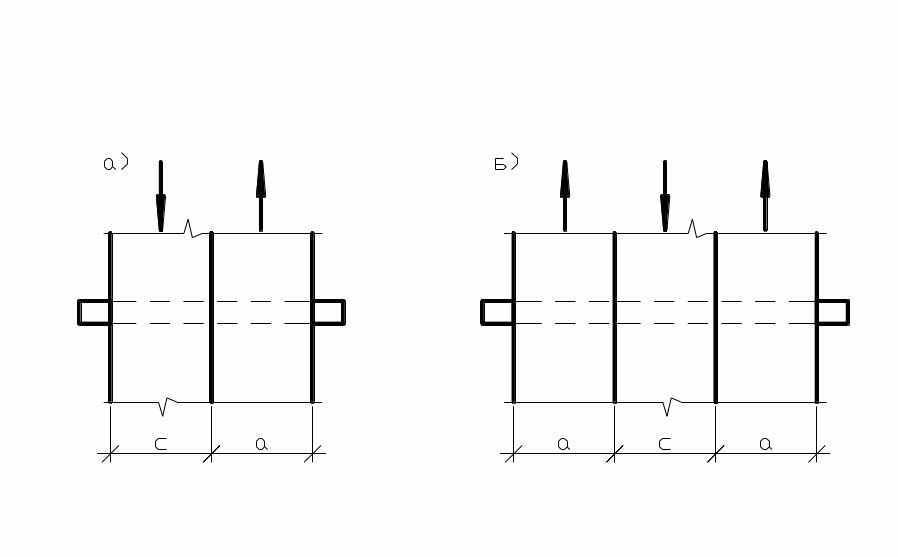

Мал. 2.3. Розрахункові схеми з'єднань

а) однозрізна несиметрична; б) двозрізна симетрична.

Гранично припустиме навантаження з умови повного використання опору нагеля й деревини для круглих нагелів (відповідають 4-ій формулі для симетричного з'єднання).

Tнаг,зг=

тут Rзг. та Rзм. – розрахункові характеристики нагеля на вигин та на зминання деревини .

З'єднання на цвяхах та шурупах мають нелінійну залежність “зусилля - деформація”. Цвяхи, виготовлені з холоднотягнутого дроту, мають границю текучості 600-800 Мпа, що значно перевищує границю текучості сталевих болтів.Сколювання та розколювання елементів у розрахунках з'єднань не враховують, для цього дотримуються відповідних правил розміщення нагелів. Тривалий опір деревини зминанню нагелями зм.трив. = 0,28Rзм.

Експериментально доведено, що при навантаженні з'єднань на цвяхах залишкова деформація за цикл лінійно пов'язана з пружною деформацією до досягнення зусиль Nдеф. Після цього відбувається руйнування трубок та волокон ранніх трахеїд, різко зростають деформації, з'являється текучість у сталевому нагелі.

Контрольні запитання

  1. Правила розміщення цвяхів.

  2. Чому дорівнює величина ступені навантаження?

  3. До якої групи з'єднань відносяться з'єднання на цвяхах?

–15-

  1. Визначення несучої здатності одного зрізу цвяха та з'єднання на цвяхах за будівельними нормами.

  2. Визначення величини несучої здатності NII (чим обумовлений граничний стан?).Визначення зусиль Nруйн., Nдеф.

  3. Характер руйнування з'єднань на нагелях.

  4. Пояснити побудову графіка “пружн.- зал.” за цикл.

  5. Пояснити роботу деревини та нагеля в з'єднанні.

-16-

2.4. Робота №5. Випробування балки Дерев'ягіна

2.4.1. Прилади, інструменти, матеріали

  1. Бруски довжиною 1300-1900 мм, шириною b45 мм та висотою h45 мм. Порода – ялина, сосна, ялиця, модрина, вологістю w=12-15%.

  2. Пластинки для з'єднання брусків товщиною 2-3 мм, шириною bпл= b, довжиною lпл=0,2h+2 мм.

Матеріал – деревина твердих порід, наприклад дуб, акація, береза;

Металева лінійка довжиною 300 мм із ціною розподілу 1 мм.

  1. Штангенциркуль з погрішністю виміру не більш 0,1 мм. за ДСТУ 166.

  2. Індикатори годинникового типу ІЧ-2 з ціною розподілу 0,01 мм чи 0,001 мм.

  3. Металеві деталі для закріплення індикаторів до брусків.

  4. Наколка та викрутка для загвинчування шурупів.

  5. Прогиномір з ціною розподілу 0,01 мм.

  6. Тензометри для виміру фібрових деформацій (не менше ніж 4 шт.)

2.4.2. Методика виконання роботи

Перелік робіт та методика їх виконання викладена в додатку 5.

Перед початком роботи виконують обмірювання зразків, перевіряють правильність розміщення нагелів (крок пластинок  9tпл) та обмеження глибини їх урізання (не більш 1/5hбр)

Встановлюють матеріал брусків нагеля, відносну вологість елементів балки.

Несучу здатність нагелів обчислюють з умов зминання та вигину.

Руйнівне навантаження на балку Fmin обчислюють як меншу з трьох умов:

  • міцності матеріалу брусків при вигині за нормальними напруженнями;

  • міцності матеріалу брусків при сколюванні деревини між пластинками;

  • міцності нагелів.

Експериментальне навантаження при неруйнівному методі дослідження приймають у два рази меншою від Fmin.

Встановлюють прогиноміри, індикатори, тензометри, їх кріплять якомога ближче до кромок брусків.

Відліки з приладів знімають при нульовому навантаженні та дії сил F1 і F2, причому F2  0,5Fmin. Результати заносять у таблиці.

Обчислюють приріст деформацій величини зрушень , теоретичні напруження т, експериментальні fэ та теоретичні fт прогини.

За результатами випробувань обчислюють експериментальні напруження э, коефіцієнти, що враховують піддатливість шва Кw і Кж.

Будують епюру зрушень у шві за довжиною балки та епюри напруг Э и Т в місцях закріплення тензометрів.

Експериментльні та розрахункові дані заносять у журнал додатка 5.

У висновках:

  • зробити висновок про величини, отриманих експериментально і

-17-

порівняти їх зі значеннями, приведеними в будівельних нормах.

  • зробити висновок про правильність розміщення пластинчастих нагелів за довжиною балки та глибиною урізання;

  • звернути увагу на розрахункову умову мінімальної несучої здатності балки;

  • зробити висновок про величину зрушень у шві і максимального експериментального навантаження та необхідних обмеженнях за нормами і т.і.
