Контрольні питання

1. Дати визначення умовній напрузі зминанню деревини.

2. Привести формулу нормативного опору зминанню.

3. Пояснити межі коефіцієнтів варіації, дати формулу коефіцієнтів.

4. Пояснити, як по експериментальним даним обчислити умовну напругу зминанню.

5. Пояснити обчислення середньоквадратичної помилки.

-12-

2.3. Робота №3 і №4. Випробування симетричного та не симетричного з'єднань на циліндричних нагелях

2.3.1. Матеріали, інструменти, прилади

1. Заготовки з деревини з гарною цвяшистістю довжиною l 30_цв+40 мм і товщиною 30-40 мм. Порода – сосна, ялина, ялиця...однакової вологості W=12-20%.

2. Цвяхи за ДСТУ 283-75 діаметром 3-5 мм довжиною не більш сумарної товщини трьох заготовок для роботи №3 і не більш товщини заготовки для роботи №4.

3. Молоток для забивання цвяхів.

4. Металева лінійка довжиною 300 мм із ціною розподілу 1 мм.

5. Штангенциркуль із погрішністю виміру не більш ніж 0,1 мм чи 0,001 мм.

6. Электровологомір будь-якої конструкції з погрішністю виміру до 2%.

7. Наколка й викрутка для загвинчування шурупів.

8. Кріпильні деталі до індикаторів для роботи №3, опорні та кріпильні деталі для індикаторів до роботи №4.

9. Два нерівнополочних кутники довжиною 25 мм для упора індикаторів.

2. Методика виконання роботи

Перелік робіт та методика їх виконання викладені в журналах додатків 3 і 4.

Випробування проводять ступінями з постійною швидкістю навантаження. Початкове обтиснення приймають . Ступінь навантаження дорівнює . Термін витримки однієї ступені (мал. 2.1, та мал. 2.2). Для другого етапу навантаження термін витримки під навантаженням дорівнює третього і т.д.

При деформації взаємного зсуву у з'єднанні більш 10 мм зростання навантаження не відбувається і тому таку деформацію вважають граничною, а навантаження руйнівним.

Довжину цвяха вимірюють із точністю до 0,5 мм. Відстані між цвяхами і від осі цвяхів до кромок та торців заготовок з деревини вимірюють із точністю до 1 мм.

Пропонуються наступні обов'язки в бригаді з восьми чоловік:

1. Бригадир. Контроль дотримання тимчасового режиму випробувань. Складання висновків. . Здача приладів та установки в справному стані.

2. Обмірювання елементів випробовуваних зразків. Перевірка відповідності правильності розміщення цвяхів (шурупів) за будівельними нормам. Побудова графіка _зал. - _пружн.

3. Навантаження зразків, замальовка деформації цвяха (шурупа) після випробування. Для цього розколюють зразок уздовж поздовжньої осі.

4.Зняття відліку з індикатора №1, побудова графіка N - _повне.

-13-

5. Зняття відліку з індикатора №2, обчислення руйнівного навантаження та розрахункової несучої здатності з'єднання.

6. Обчислення деформації  першого зрізу.

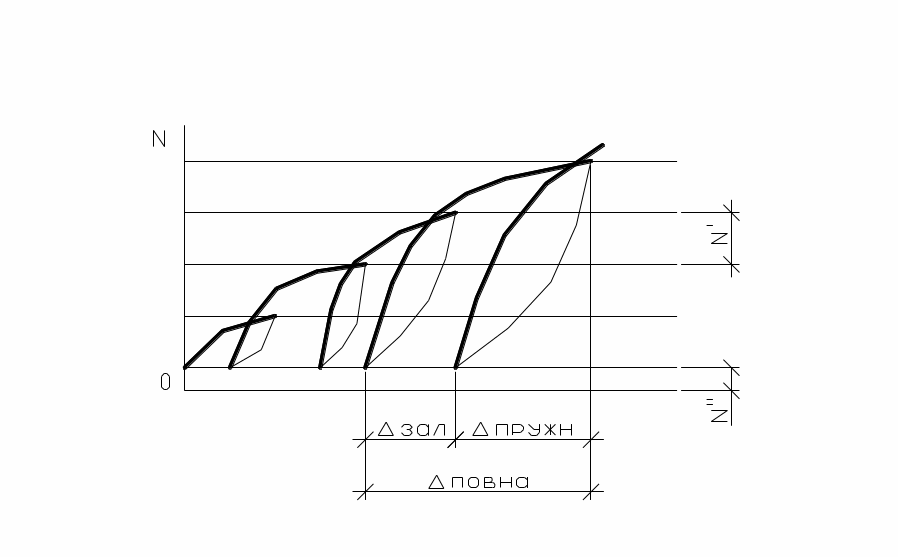

Мал. 2.1. Зміна зусилля N в функції часу t

при випробуванні періодичним навантаженням.

Мал. 2.2. Схема деформації з'єднань

7. Обчислення деформації  другого зрізу.

8. Ведення журналу випробувань та обробка результатів.

Результати роботи заносять у журнал додатків № 3 і № 4.
