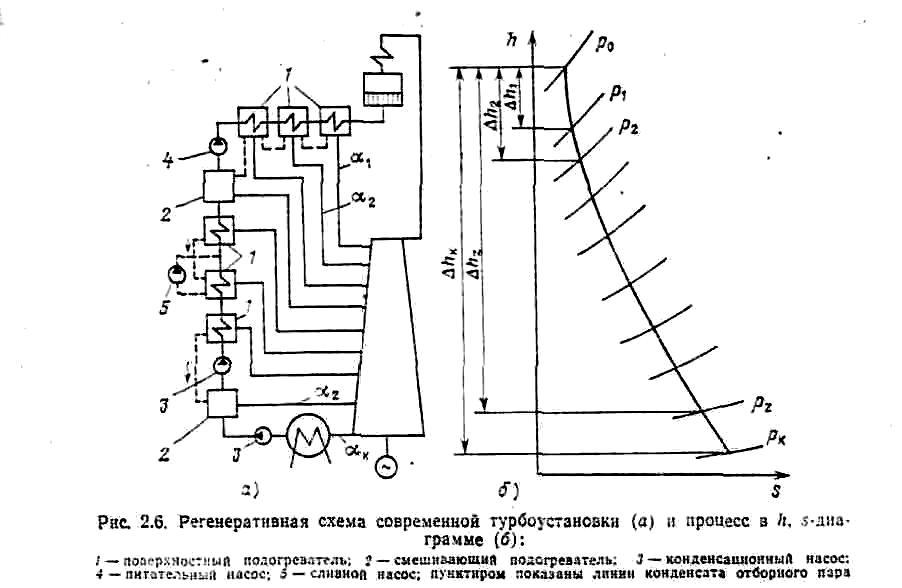

Рис. 3.16. Регенеративная схема турбоустановки (а) и процесс в h, s–диаграмме(б):
1- поверхностный подогреватель; 2- смешивающий подогреватель; 3- конденсационный насос; 4- питательный насос; 5- сливной насос; пунктиром показаны линии конденсата отборного пара.
откуда
Из сравнения последнего равенства с (8) следует, что в регенеративных турбоустановках удельная внутренняя работа меньше, чем в безрегенеративных, на значение. В современных конденсационных турбоустановках отборы пара уменьшают вырабатываемую мощность примерно на 20%, т. е.
Доля пара, поступающего в конденсатор, ,отводимая в конденсаторе теплота qотв.р и подведенная в котле теплоты qор на 1 кг свежего пара в установках с регенерацией
Обозначим через h/so энтальпию воды на линии насыщения при давлении в котле и преобразуем равенство (1):
где - теплота, израсходованная в котле на парообразование и перегрев пара; - теплота, необходимая для нагрева воды от температуры в конденсаторе tk до температуры насыщения в котле ts0. Для безрегенеративной схемы теплота, подведенная в котле, составляет
Из сравнения этого равенства с (2) видно, что в регенеративной схеме для получения пара требуются теплоты меньше на величину ∆h, составляющие в современных турбоустановках примерно 30 % q0 . Сравним КПД турбоустановок с регенерацией и без регенерации. Для этого запишем внутренний абсолютный КПД регенеративной установки по выработке электроэнергии, используя соотношение:
и, заменив входящие в него величины с помощью равенств описанных выше, получим
Таким образом, регенеративный подогрев воды позволяет значительно повысить КПД турбоустановки. Если турбина имеет не один, а z регенеративных подогревателей (см. рис. 3.16), то уравнение теплового баланса составляются для каждого подогревателя и из этих уравнений находятся доли отборного пара α1 ,α2 ,…,αz, а за тем определяется доля пара, поступающего в конденсатор,
αk =1-α1 –α2-… -αz.
Внутренняя работа турбоустановки с отборами определяется равенством
где - действительный теплоперепад от паровпуска до точек отбора; - действительный теплоперепад от паровпуска до конденсатора.
Экономичность ТЭС существенно повышается при введении промежуточного перегрева пара. На рис. 3.17 приведены рабочие процессы пара в турбине для паротурбинных установок, схемы которых показаны на рис. 3.2а и 3.2б. Как видим, КЭС с промежуточным перегревом имеет большее значение энтальпии при равных значениях энтропии, а, значит, является более экономичной.
Рис.3.17. Рабочий процесс пара в h – s диаграмме для КЭС на перегретом
паре без промежуточного перегрева (а) и с промежуточным перегревом (б):
h1 - h7 - энтальпия пара в первом - седьмом отборах соответственно;
h0, hп.к — энтальпия пара на входе в турбину и входе в конденсатор;
s - энтропия; х — степень сухости
В нашей стране паротурбинные КЭС на органическом топливе без промежуточного перегрева работают при начальных давлениях пара р0 до 8,8 МПа и температуре перегретого пара на входе в турбину T0 до 5350С; по циклу с промежуточным перегревом начальные давления соответственно равны 12,7 и 23,5 МПа, а T0 =540-5600C. В таких условиях при обычных значениях конечного давления pк= 0,0035-0,0045 МПа влажность пара на выходе из проточной части турбины не превышает допустимых значений (13-14%).
Для восполнения потерь пара и конденсата в водяной тракт вводят добавочную воду (химическое обессоливание) либо дистиллят (термическое обессоливание). Требования к качеству химически обессоленной воды и к дистилляту определяются требованиями к качеству питательной воды современных котлов (барабанные с давлением пара до 14 МПа, прямоточные на 25 МПа), которое должно удовлетворять следующим нормам (табл. 1).
Качество дистиллята испарителей, предназначенных для восполнения потерь пара и конденсата, должно удовлетворять следующим нормам:
Соединения натрия в пересчете на Nа…..Не более 100 мкг/кг
Сводная углекислота……………………….Не более 2 мг кг
Таблица.1. Качество питательной воды котлов
Нормируемые показатели. |
Барабанный котёл. |
Прямоточный котел. |
|
Жидкое топливо. |
Другие виды топлива. |
||
Давление, МПа. |
|||
От 4 до10 |
10 и более |
||
Содержание соединений Na, мкг/кг |
15-25 |
10-15 |
5 |
Общая жесткость мкг-экв/кг. |
3-5 |
1 |
0.2 |
Содержание кремниевой кислоты, мкг/кг. |
80 |
40 |
15 |
Содержание кислорода после деаэрации, мкг/кг |
20 |
10 |
10 |
Дистиллят испарителей, применяемый для питания прямоточных котлов, должен дополнительно очищаться в блочной обессоливающей установке для очистки конденсата.
Питательная вода испарителей должна соответствовать по качеству питательной воде котлов давлением до 4 МПа. Греющий пар поступает в испаритель из отбора турбины; в испарителе происходит генерация насыщенного пара из химически очищенной деаэрированной воды, вторичный пар поступает в конденсатор испарителя, где и конденсируется основным конденсатом турбины. Конденсат вторичного пара является дистиллятом.
Регулирование подачи питательной воды в испаритель осуществляется автоматическим регулирующим клапаном по импульсу от указателя уровня воды в корпусе испарителя. Уровень воды поддерживается постоянным на высоте 500 мм над верхней частью греющей секции. Внутри вертикального сварного корпуса помещена греющая секция, к цилиндрической обечайке которой снизу и сверху приварены трубные доски. В трубных досках развальцованы стальные кипятильные трубы.
3.1.7. Графики электрических нагрузок
Потребляемая мощность меняется в течении суток, что объясняется переменным характером потребления и его структурой. Основную нагрузку дает промышленное потребление электроэнергии, которое складывается из потребления односменных, двухсменных и трехсменных предприятий.

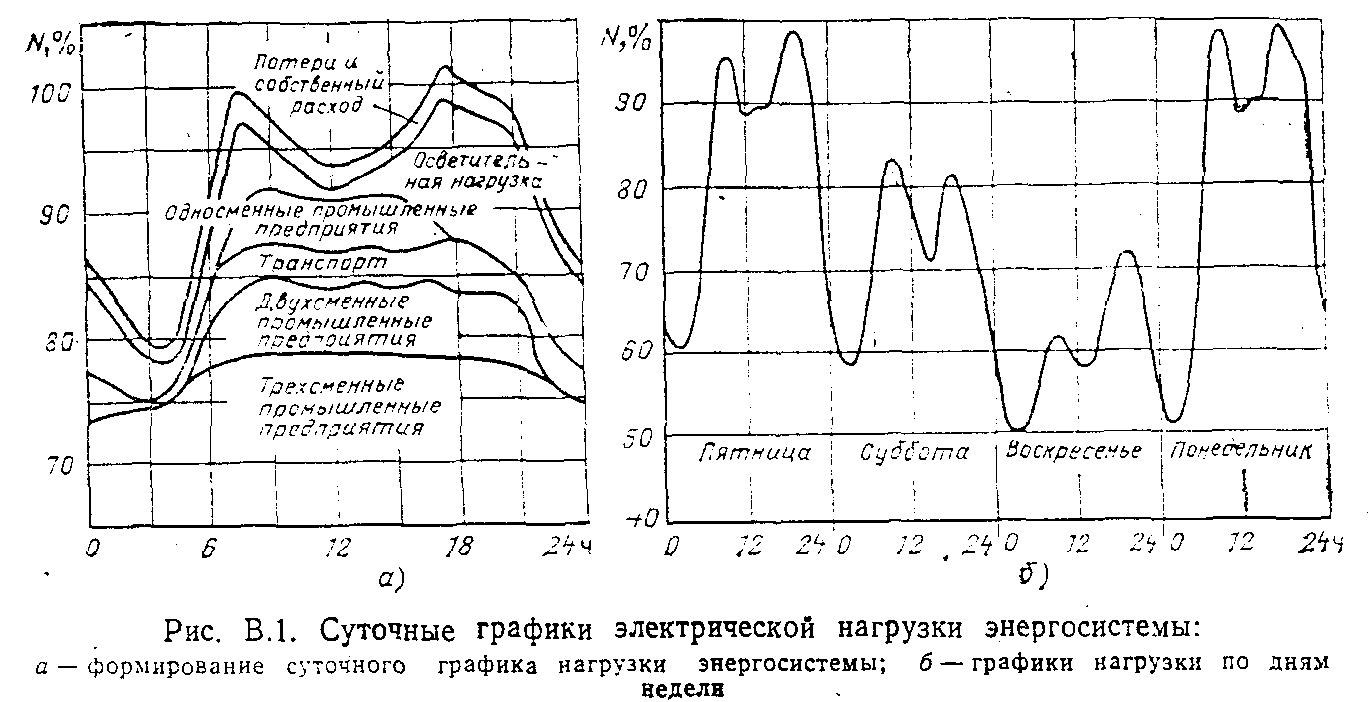

Рис.3.1.18. Суточные графики электрической нагрузки энергосистемы:
а- формирование суточных графиков нагрузки энергосистемы; б- графики нагрузки по дням недели.
Большая доля двухсменных предприятий предопределяет ночной провал электрической нагрузки. Суточный график электрической нагрузки энергосистемы отличается также по дням недели (рабочий и рабочий день) и по временам года. Наиболее электрические нагрузки имеет место осенью и зимой (осенний - зимний максимум), т.е. в период отопительного сезона.
На рис. 3.1.18а показано формирование суточного графика электрической нагрузки рабочего дня как суммы нагрузки различных категорий потребителей. В результате наложения потребления двухсменных и односменных предприятий и нагрузки, имеющей пиковый характер, получается характерный суточный график электрической нагрузки энергосистемы с ночным провалом, последующим быстрым утренним ростом нагрузки до утреннего пика, дневным неглубоким провалом, и последующим вечерним пиком, после которого следует быстрый спад нагрузки. Параллельная работа электростанций энергосистемы помогает покрывать этот переменный суточный график электрической нагрузки.
Для обеспечения утреннего и особенно вечернего максимума подключаются пиковые электростанции, в часы ночного провала электрической нагрузки часть турбин и соответственно котлов разгружается и несет минимальную технически допустимую нагрузку (технический минимум), часть турбин и котлов выводится в резерв.
На рис. 3.1.18б показаны суточные графики электрической нагрузки энергосистемы, причем показана разница по дням недели, а также в субботу - график промежуточный между пятницей (рабочий день) и воскресеньем.
Таким образом, суммарная электрическая нагрузка распределяется между электростанциями энергосистемы с учетом их маневренности, т. е. способности к работе по переменному графику нагрузки, и тепловой экономичности.
На рис. 3.19а,б приведен характерный суточный график электрической нагрузки энергосистемы в зимний и летний дни. На рис. 3.19в показан годовой график продолжительности электрических нагрузок, который строится по суточным графикам нагрузки - зимнему и летнему, рабочего и нерабочего дней. Годовой график электрических нагрузок по продолжительности (график Росандера) описывается формулой
Рис.3.19. Суточный график электрической нагрузки энергоблока.
а- зимний день; б- летний день; в- построение годового графика электрических нагрузок по продолжительности.
Здесь N, Nмакс—текущее и максимальное значение мощности; τ,τгод—текущее и годовое (8760 ч) время;
f — коэффициент годовой нагрузки. Годовое потребление электрической энергии равно площади под кривой на графике Росандера:
Эгод=∫ Nd τ=fNмакc τгод
