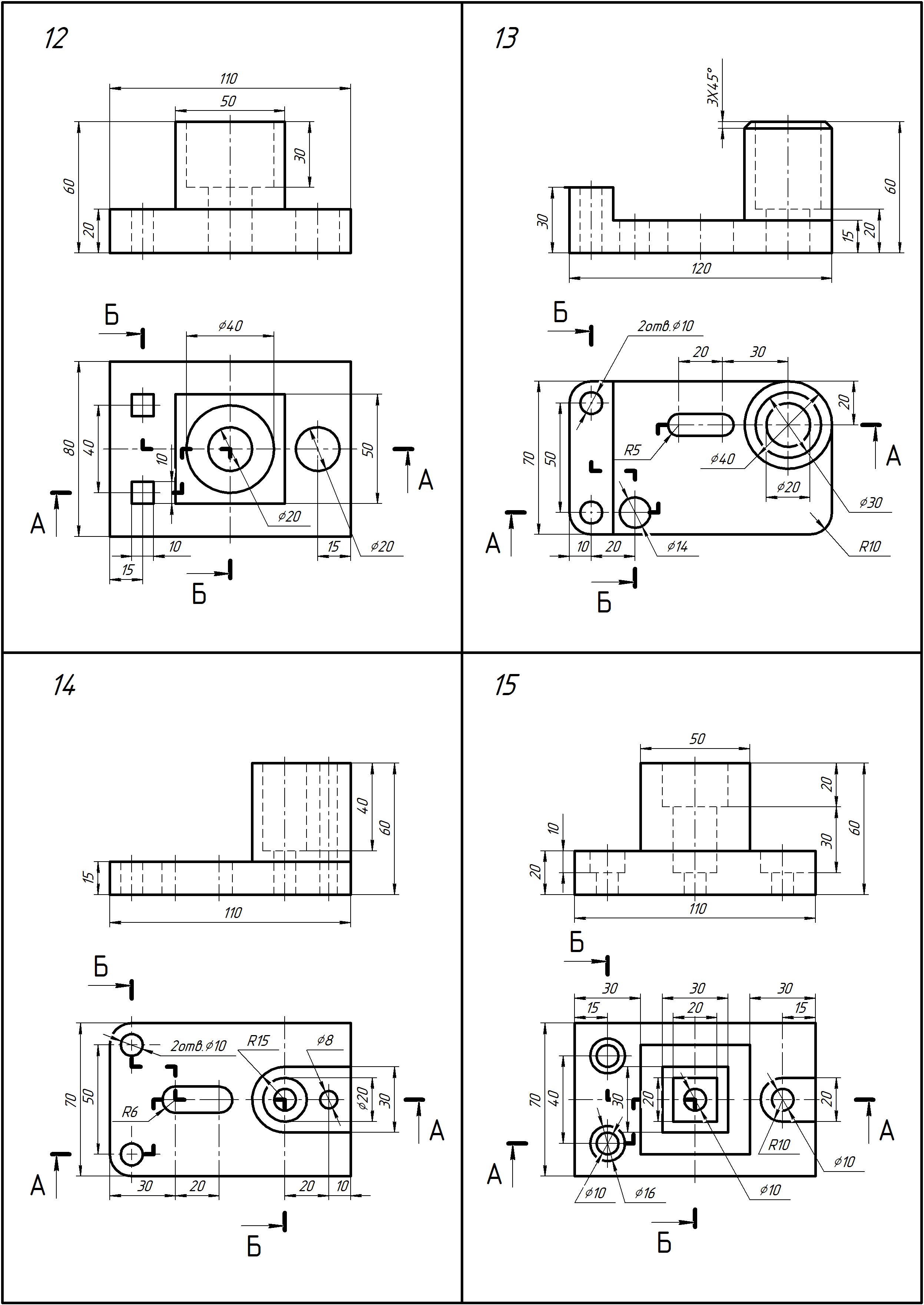

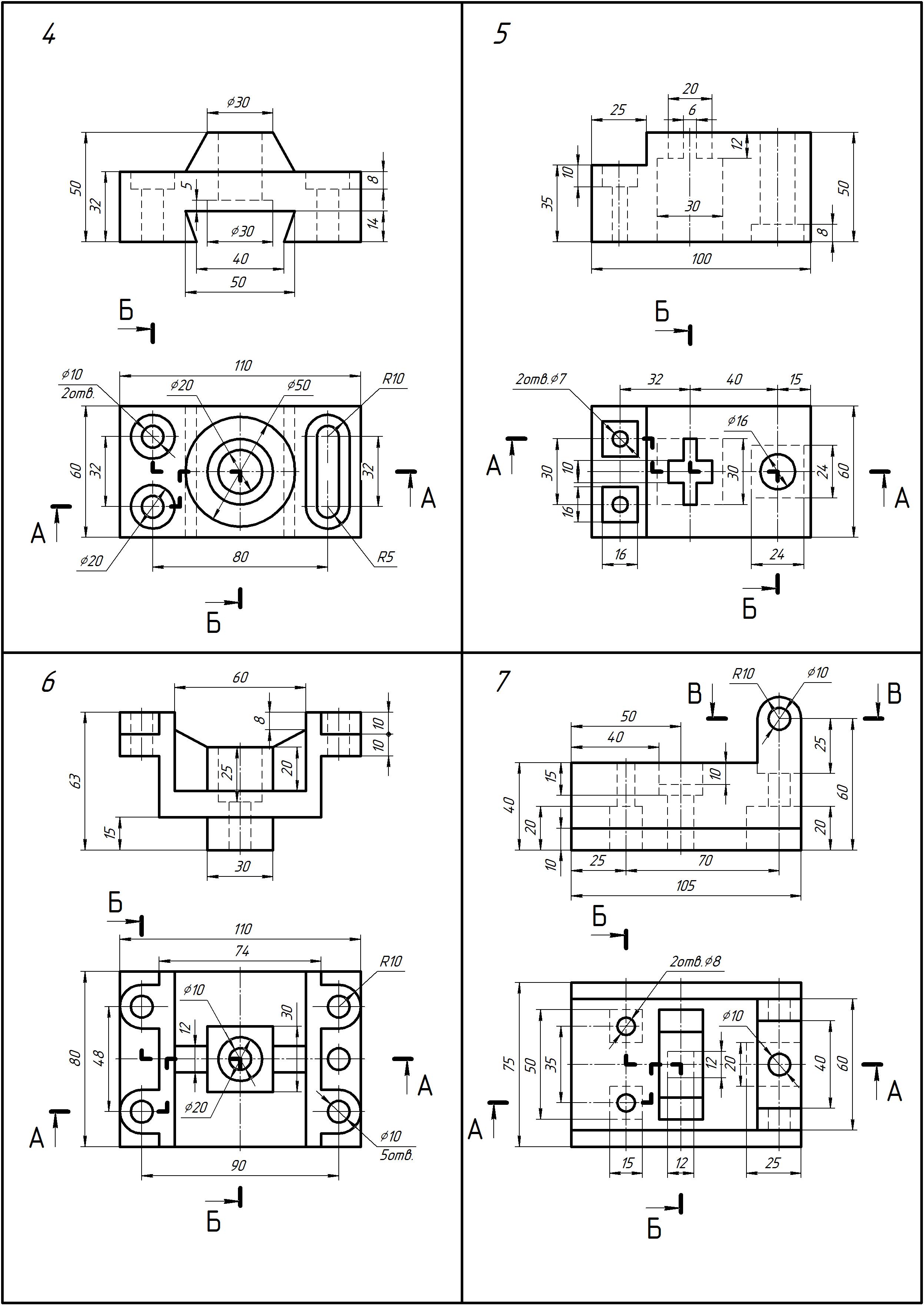

Продолжение приложения 2.

8 9

10 11

12 13

14 15

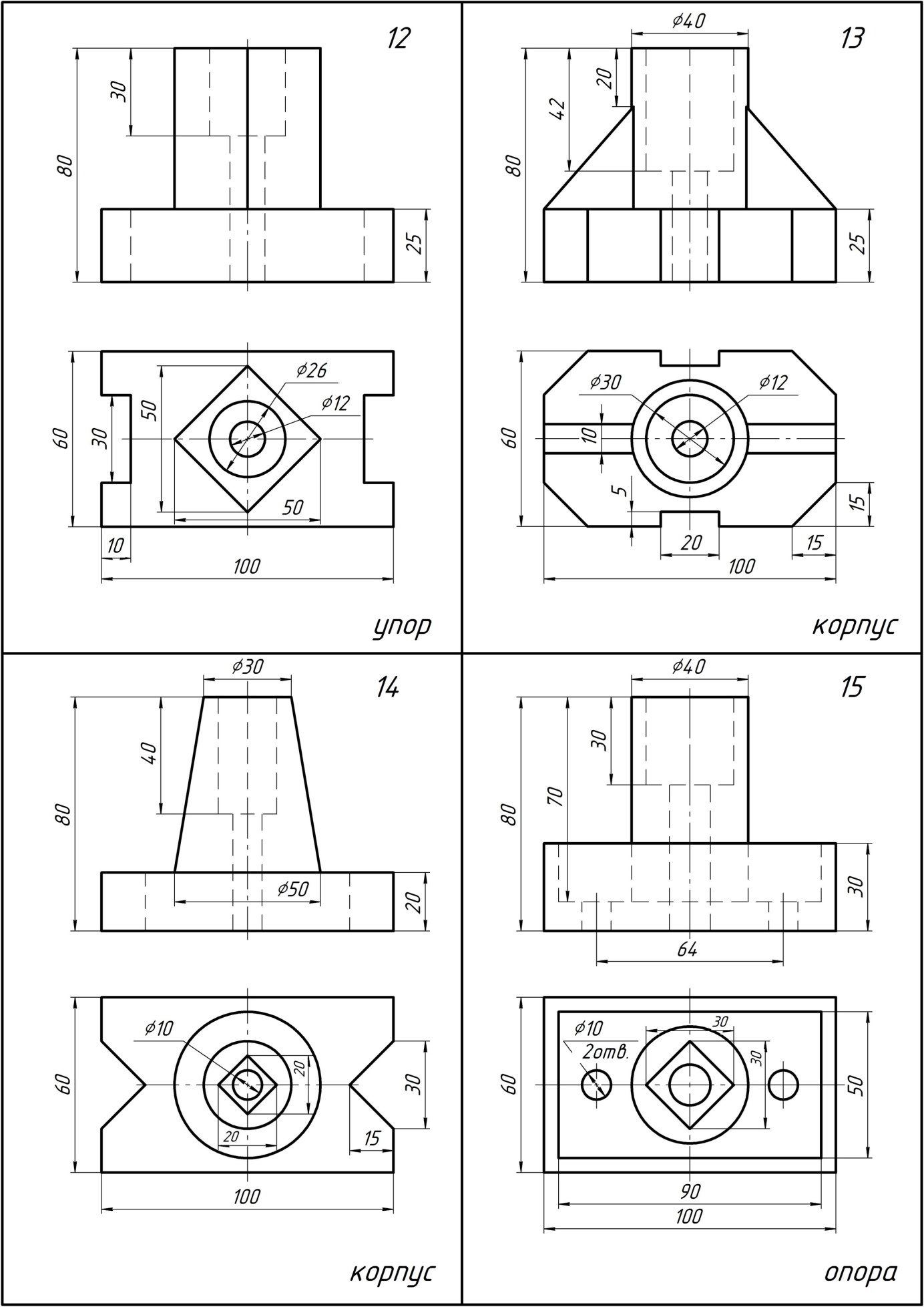

Приложение 3.

Продолжение приложения 3

Продолжение приложения 3

Продолжение приложения 3

П риложение 4.

Продолжение приложения 4

Продолжение приложения 4

Продолжение приложения 4

Продолжение приложения 4

Продолжение приложения 4

Продолжение приложения 4

Приложение 5.2. Лист 1.1

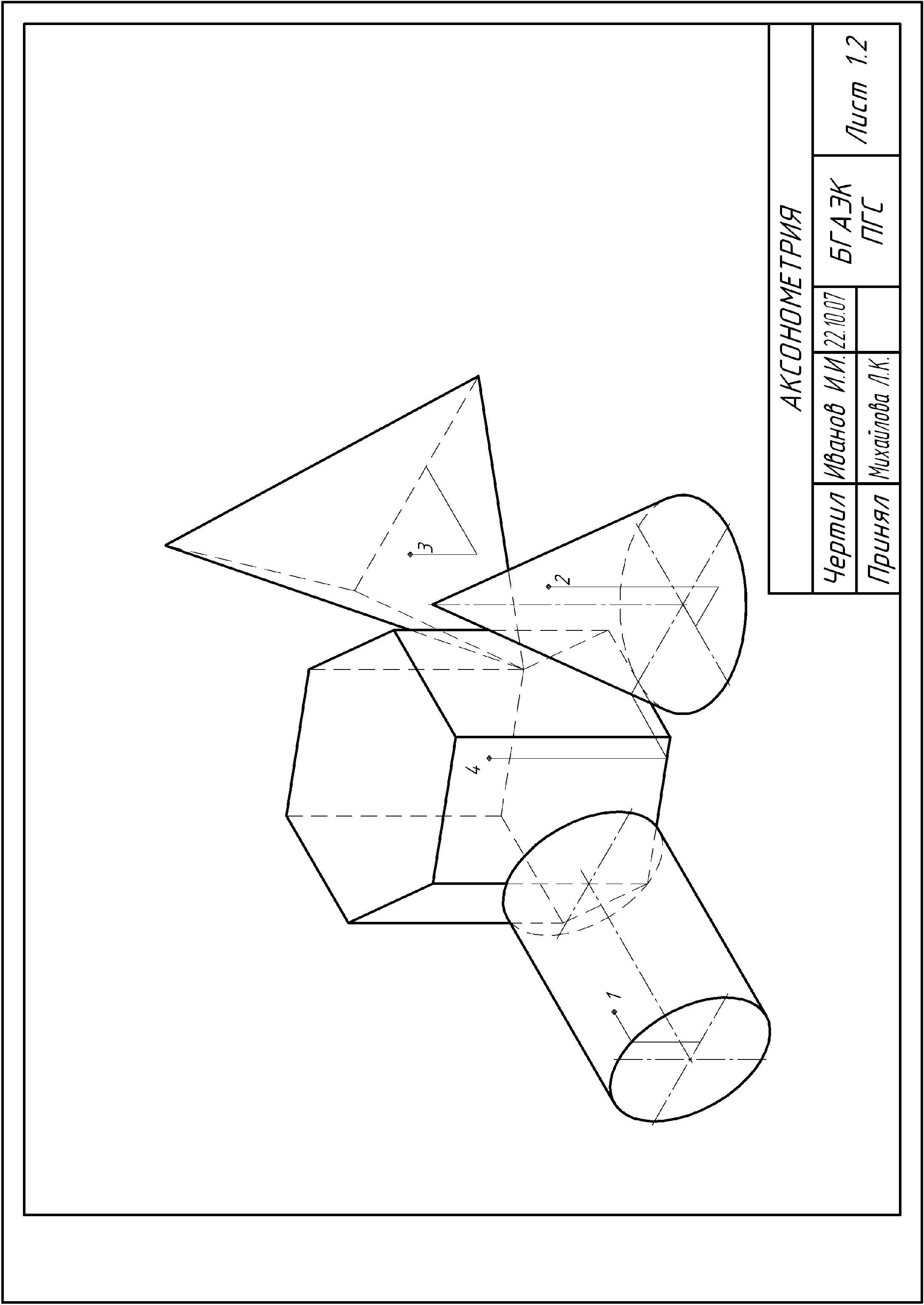

П риложение 5.3. Лист 1.2

Приложение 5.4. Лист 1.3

Приложение 5.5. Лист 1.4

Приложение 5.6. Лист 1.

Приложение 6. Рабочая тетрадь по инженерной графике

Приложение 6.1.

Титульный лист рабочей тетради по инженерной графике

Приложение 6.2.

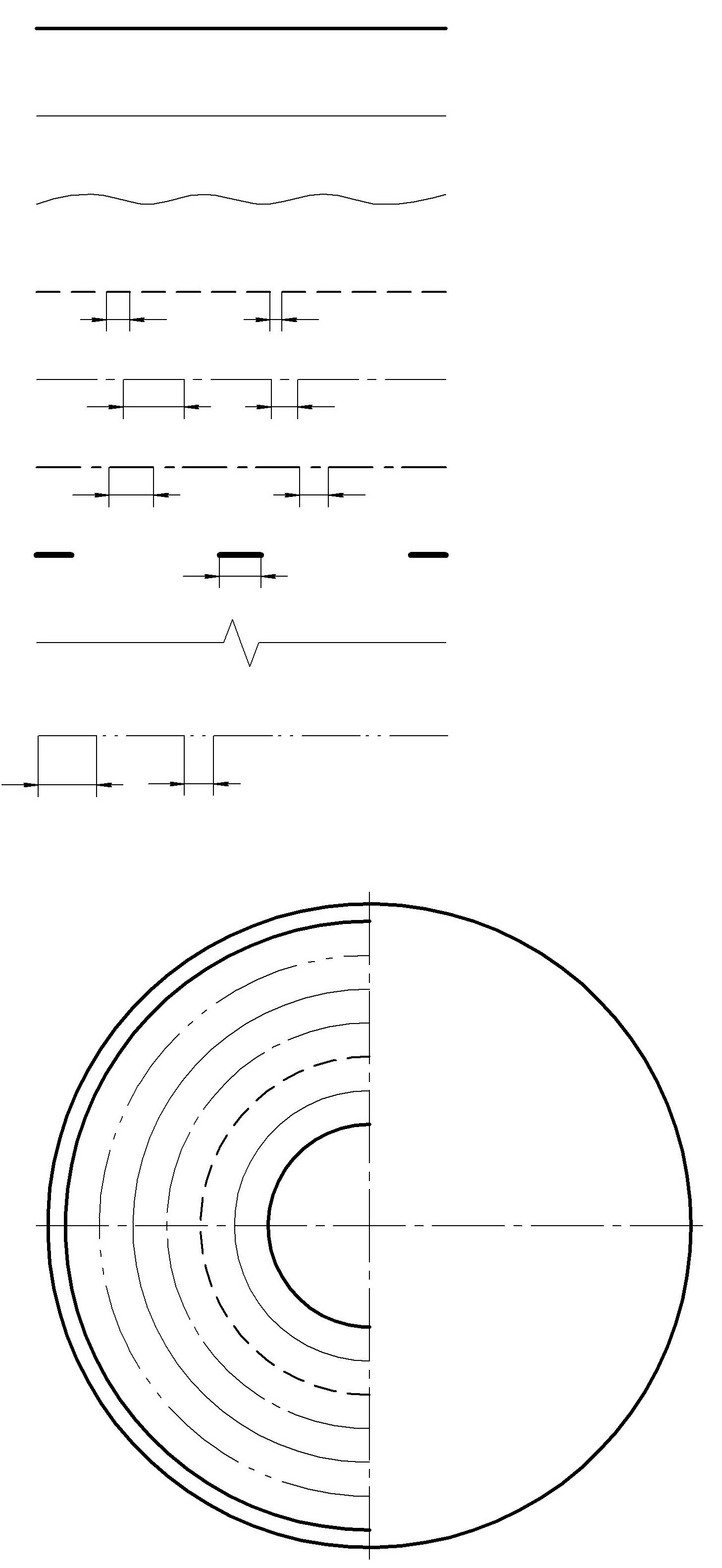

Линии чертежа гост 2.303-68

Задание1 Дочертите линии согласно образцам

Задание2 Уажите наименование линий, выполненных на чертеже.

Задание3 Укажите соотношение между толщинами линий.

Задание4 Укажите конструктивные размеры линий, выполненных на чертеже.

Приложение 6.3.

Шрифты чертёжные ГОСТ2.304-81

Приложение 6.3.1.

Прописные буквы и цифры Шрифт типа Б(d=h/10)

Приложение 6.3.2 Строчные буквы

Шрифт типа Б(d=h/10)

Приложение 6.4. Сопряжения

Сопряжение – это плавный переход от точки к дуге, от одной прямой к другой, от прямой к дуге, от одной дуги к другой.

Для построения сопряжения необходимо:

1) найти центр сопряжения;

2) найти точки сопряжения;

3) найти радиус сопряжения.

1 .Построить сопряжение двух пря­мых радиусом 10 мм.

2. Из точки А провести касательную к дуге заданного радиуса.

3. Построить сопряжение прямой с дугой заданного радиуса. Радиус со­пряжений 10 мм.

4 . Построить сопряжение двух дуг (внешнее), радиусом 10 мм.

5 . Построить сопряжение двух дуг (внутреннее), радиусом 80 мм.

6. Построить и обозначить уклон 1 : 4.

7. Построить и обозначить конусность 1 : 3.
