Позначення на шкалах приладу

Зміст умовного позначення	Умовне позначення
Прилад постійного струму	—
Прилад постійного та змінного струму
Прилад змінного струму
Прилад трифазного струму
Робоче положення шкали горизонтальне
Робоче положення шкали вертикальне
Прилад класу 0,5	0,5
Ізоляцію вимірювального кола відносно корпуса приладу випробувано напругою 2 кВ.

Для створення механічного протидіючого моменту широко використовують спіральні пружини з фосфористої бронзи (рис. 1.1, а) або розтяги (рис. 1.1, в). У приладах високої чутливості, наприклад у гальванометрах, використовують почепи. Почеп звичайно являє собою пружну металеву стрічку 1, виготовлену з берилієвої або олов'яно-цинкової бронзи, до якої вільно почеплена рухома частина приладу 2 (рис. 1.1, б). У гальванометрах стрілку звичайно замінюють світловим променем, для чого використовують дзеркальце 3. Розтяги 1 виконують так само, як і почепи, але у приладі їх двоє і вони мають попередній натяг (рис. 1.1, в).

Для встановлення стрілки 2 (рис. 1.1, а) на нульове ділення один кінець пружини 4, ізольовано закріпленій на осі вимірювального механізму приладу, прикріплено до повідка 1, який можна пересовувати за допомогою корегувального гвинта 5. Для зрівноваження рухомої частини приладу на ній закріплюють тягарці 3 (рис. 1.1, а. 1.1, в). Покази зрівноваженого приладу майже не залежать від його положення.

Для скорочення часу коливань рухомої механічної системи приладу при раптовій зміні вимірюваної величини, використовують заспокоювачі (демпфери). При наявності заспокоювача рухома частина приладу повинна приходити до стану рівноваги не більше, як за чотири секунди. Найбільш розповсюджені повітряні та магніто-індукційні заспокоювачі.

У повітряному заспокоювачі (рис. 1.2, а) демпферний момент створюється гальмуванням легкого толока 2, жорстко зв'язаного з рухомою частиною приладу і розташованого у закритій камері 1. У магнітоіндукційних заспокоювачах (рис. 1.2, б) демпферний момент створює взаємодія поля постійного магніту 1 і вихрових струмів, що індукуються цим полем у металевому диску 2.

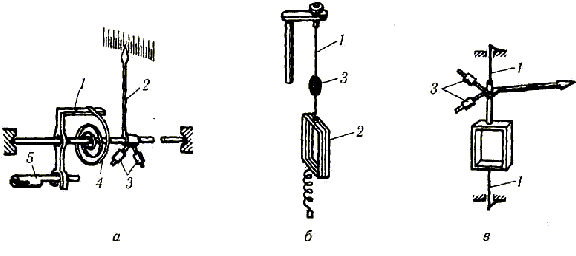

Рис. 1.1 Конструкції механізмів для створення протидіючого моменту

Рис. 1.2 Конструкції заспокоювачів

За принципом дії вимірювальної системи прилади поділяють на магнітоелектричні, електромагнітні, електродинамічні, феродинамічні та інші. Умовні позначення принципу дії (системи) деяких приладів показані у табл. 1.4. Ці позначення наносять на лицьову панель приладів

Таблиця 1.4
