5.2. Вольт – амперні характеристики біполярних транзисторів
Залежність між струмом і напругою у вхідному та вихідному колах транзистора називають вхідною та вихідною характеристиками транзистора. Для схеми з СЕ вхідною характеристикою буде залежність струму бази від напруги Ueб для сталого значення вихідної напруги Ueк. Якщо Uек = 0 і внутрішній опір джерела напруги в колекторному колі дорівнює нулю, то вхідна характеристика являє собою вольт-амперну характеристику двох р - n-переходів, ввімкнених паралельно (рис. 5.3, а). Якщо ж Uек > 0, то характеристика дещо зміщується, тому що до колекторного переходу прикладено зворотну напругу і з'являється струм Ікз.

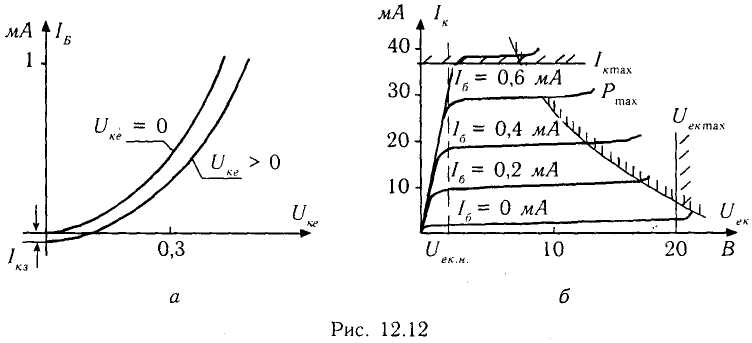

Рис. 5.3
Вольт – амперні характеристики
біполярних транзисторів
Вихідною
характеристикою транзистора з СЕ є
залежність Ік
=
Ік(Uек),
яку
знімають при сталому струмі в базі І6
=
const.
Вихідні
характеристики мають дві характерні
ділянки (рис. 5.3,
б)
-
положисту, коли Uек
Uек.н
і круту. На положистій ділянці струм
колектора майже не залежить від зміни
напруги Uек.
Транзистор
на цій ділянці працює у звичайному
робочому режимі, коли на емітерному
переході діє пряма напруга, а на
колекторному - зворотна, позначена
штриховою лінією на рис. 5.3,
б.
Струм
колектора визначається залежністю
(5.1). Транзистор у цьому режимі можна
характеризувати як регульоване джерело
струму, величину якого можна задавати
певним значенням струму І6.
Збільшення
струму бази дає відповідне збільшення
струму колектора.
На положистій ділянці вольт-амперної характеристики транзистора згідно з другим законом Кірхгофа U6к = Uек - Uе6. Оскільки Uек > Uек.н (рис. 5.3, б), напругана колекторному переході має зворотний характер (штрихова лінія на рис. 5.3, б). Якщо зменшити напругу Uек до Uек.н = Uеб, то Uбк=0. Якщо ж продовжити зменшення напруги Uек, то напруга Uбк міняє знак і стає прямою (суцільна лінія на рис. 5.3, б). Тепер назустріч струму дірок з емітера до колектора з'являється струм дірок з р-колектора до п-бази під дією напруги Uбк прямого напрямку. Внаслідок такого зменшення напруги Uек колекторний струм Iк різко падає. Крута ділянка вихідної характеристики транзистора характеризує втрату транзистором властивостей регульованого підсилювального елемента. Тому ця частина характеристики використовується в імпульсній техніці для організації ключового режиму роботи транзистора, коли він працює як дискретний підсилювач, що має лише два стани: закритий, або відкритий.
Під час зняття характеристик та експлуатації транзистора слід враховувати обмеження по струму колектора Iк, напрузі Uек, та потужності, що розсіюється в транзисторі Р = UeкIк. Збільшення струму Ік призводить до збільшення температури транзистора і теплового руйнування р - n-переходів. Збільшення Uек може призвести до електричного пробою колекторного переходу, що також приведе до недопустимого збільшенню струму. На рис. 5.3, б показані відповідні обмеження робочих ділянок характеристик транзистора.
Біполярні транзистори випускаються на струм від Іkтк = 0,01 ÷ 0,1А для малопотужних транзисторів до Іkтах = 0,5 ÷ 10 А для транзисторів великої потужності. Біполярні транзистори є напівпровідниковими підсилювальними приладами універсального призначення і широко використовуються в різних типах підсилювачів, генераторів, логічних та імпульсних пристроях.
