4. Задание по работе
4.1.
Измерить спектральную зависимость
фототока
=f().
Результаты занести в таблицу.
|
|
|
|
|
|
|
I |
|
|
|
|
|
|
4.2. Измерить зависимость фототока от освещенности в области максимума фотопроводимости. Результаты измерений занести в таблицу:
d |
|
|
|
|
|
|
Iф |
|
|
|
|
|
|
4.3. Измерить ВАХ фотосопротивления для двух значений длин волн, задаваемых преподавателем. Результаты измерений занести в таблицу:
U |
|
|
|
|
|
|
Iф |
|
|
|
|
|
|
4.4. Определить спектральную зависимость фотопроводимости в относительных единицах
,
где I() - величина фототока при определенной длине волны излучения, Imax- максимальное значение фототока.
Результаты измерений занести в таблицу:
|
|
|
|
|
|
|
V |
|
|
|
|
|
|

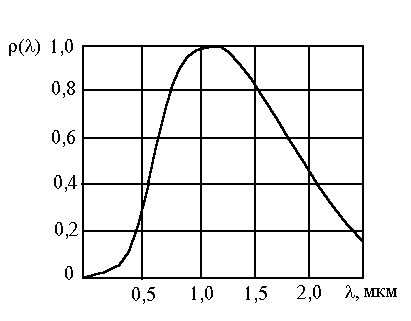

4.5. Построить спектральную зависимость фотопроводимости в относительных еденицах с учетом распределения по спектру излучения лампы накаливания (см. Приложение 2.1).
(2.15)
4.6. Построить по
данным измерений зависимость фототока
от освещенности, величина которой
представляется в относительных единицах
,
где d- ширина выходной щели монохроматора,
=f(w).
4.7. Построить ВАХ фотосопротивления для двух длин волн I=f(U).
4.8. Определить ширину запрещенной зоны полупроводника, воспользовавшись для этого спектральным положением максимума фотопроводимости
, (2.16)
где Еg- ширина запрещенной зоны.
5. Содержание отчёта
5.1. Краткие теоретические сведения о фотопроводимости.
5.2. Структурная схема установки.
5.3. Таблицы с результатами измерений, графические зависимости.
5.4. Анализ полученных результатов, сравнение с литературными данными.
6. Литература
Епифанов Г.И. Мома Ю.А. Физические основы конструирования и технологии РЭА и ЭВА. М.: "Сов. радио",1979.
Жеребцов И.П. Основы электроники. Л.:"Энергоатомиздат",1990.
Приложение 2.1.
Р А Б О Т А № 3
Исследование ВАХ и ВФХ электронно – дырочного перехода
Цель работы – исследование вольт-амперной характеристики электронно-дырочного перехода и ее зависимости от температуры; определение контактной разности потенциалов; измерение зависимости барьерной емкости от величины напряжения, приложенного к переходу; расчет ширины обеднённого слоя.
