2. Описание установки

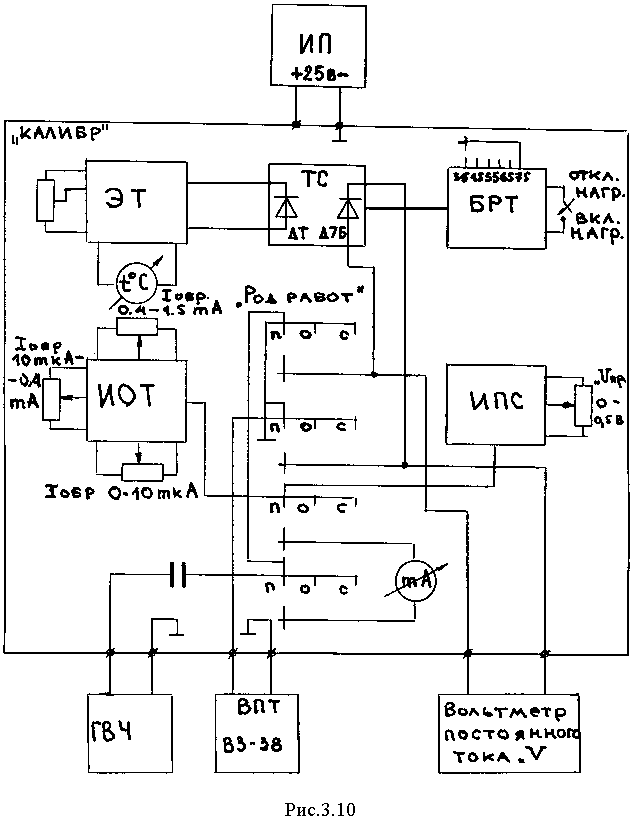

Для исследования электронно-дырочного перехода используется установка, структурная схема которой приведена на рис. 3.10. В состав установки входят следующие приборы: источник питания ИП (U_вых=25 В), вольтметр постоянного тока «V», генератор высокой частоты ГВЧ (f=100 кГц), вольтметр переменного тока ВПТ и испытательный стенд ИС.

Источник питания ИП предназначен для подачи питающего напряжения в испытательный стенд ИС. Вольтметр постоянного тока «V» служит для измерения напряжения, приложенного к исследуемому полупроводниковому диоду. С генератора высокой частоты ГВЧ подается высокочастотный сигнал амплитудой 100 мВ, используемый в испытательном стенде для измерения емкости обратно смещенного диода. Вольтметром переменного тока измеряется амплитуда высокочастотного сигнала на выходе генератора ГВЧ и на обратно смещенном диоде.

Испытательный стенд ИС обеспечивает подачу на исследуемый диод прямого смещения от источника обратного тока ИОТ, измерение тока через диод стрелочным миллиамперметром «мА», изменение температуры диода с помощью блока регулирования температуры БРТ и термостата ТС, измерение температуры электронным термометром ЭТ, индикатором в котором является стрелочный прибор «tс», а также осуществляет коммутацию измерительных приборов при измерениях.

С помощью испытательного стенда ИС могут проводиться три вида работ:

- измерение прямой ветви ВАХ диода (переключатель «РОД РАБОТЫ» устанавливается в положение «П»;

- измерение обратной ветви ВАХ диода (переключатель «РОД РАБОТЫ» устанавливается в положение «0»);

- измерение емкости обратно смещенного диода (переключатель «РОД РАБОТЫ» в положение «С»).

Органы управления, индикации и коммутации на передней панели испытательного стенда имеют следующее назначение:

- переключатели «РОД РАБОТЫ»- для выбора режима работы;

- регуляторы «I_ОБР»- для регулирования обратного тока диода;

- регулятор «U_пр.»- для регулирования прямого смещения на диоде;

- тумблер «ВКЛ.НАГР.» – «ОТКЛ.НАГР» для выключения блока регулирования температуры;

- переключатель «ТЕМПЕРАТУРА» для установки требуемой температуры;

- подстроечный резистор «Калибр» для калибровки электронного термометра;

- стрелочный прибор «tС»- для отсчета температуры;

- стрелочный прибор «мА»- для измерения тока через исследуемый диод.

3. Порядок работы

Собрать измерительную установку согласно схеме, приведенной на рис. 3.10. Проверить наличие заземления у всех измерительных приборов.

Органы управления на передней панели испытательного стенда поставить в следующие положения:

- тумблер «ВКЛ.НАГР» – «ОТКЛ.НАГР» поставить в положение «ОТКЛ.НАГР»;

- регуляторы I_ОБР «грубо» и «точно» поставить в крайнее левое положение;

- регулятор «U_ПР»- в крайнее левое положение;

- переключатель «ТЕМПЕРАТУРА»- в крайнее левое положение.

Включить сетевые выключатели измерительных приборов.

ВНИМАНИЕ! Включать источник питания, не установив тумблер «ВКЛ.НАГР» - «ОТКЛ.НАГР» в положение «ОТКЛ.НАГР», ЗАПРЕЩАЕТСЯ.

Установить на выходе источника питания напряжение равное 25 В.
