3.5.2 Оценка основных характеристик принятой в эксплуатацию сети
Для тестирования локальной сети применялся специальный прибор, который называется кабельным анализатором DTX CableAnalyzer DTX-1800. Тестирование структурированных кабельных систем должно подтвердить соответствие скс определенной категории и нормативам сетевых протоколов.
Кабельный анализатор DTX CableAnalyzer DTX-1800, DTX-1200 от компании Fluke Networks является основой тестирования любой кабельной линии после монтажа или во время сертификации. DTX CableAnalyzer - уникальная платформа значительно сокращает общее время, затрачиваемое на сертификацию, благодаря усовершенствованию всех этапов процесса тестирования.
Скорость тестирования в режиме Автотест с помощью анализатора DTX CableAnalyzer DTX-1800, DTX-1200 примерно 9 секунд. Оператор получает ответ сразу на экране прибора PASS или FAIL. Высокая скорость тестирования позволяет сократить время работы специалиста на объекте. Но при увеличении скорости тестирования – качество тестирования не ухудшается. Анализатор DTX-1800, DTX-1200 является единственным тестером TIA с высоким уровнем точности IV. Благодаря диапазону частот до 900 МГц прибор может использоваться для тестирования сетей 10-гигабитного Ethernet (только модель DTX-1800). DTX-1200 – бюджетная модификация кабельного анализатора FLUKE DTX может быть успешно модернизирована в DTX-1800.
Основные возможности анализатора FLUKE DTX
Анализаторы FLUKE DTX-1800, DTX-1200 в три раза быстрее других тестеров благодаря процедуре "Автотест". Для категории 6, продолжительность автотеста равна 9 секунд.
Тестеры FLUKE DTX-1800, DTX-1200 значительно снижают общие расходы на сертификацию, до 33% в год из-за высокой скорости тестирования.
Анализаторы FLUKE DTX-1800, DTX-1200 – позволяют сертифицировать кабельные линии на категорию 5 и 6, и на соответствие классам E/D/F
Использование дополнительных оптоволоконных модулей в тестере FLUKE DTX-1800, DTX-1200 – позволяет переключаться между медным и оптоволоконным кабелем нажатием одной кнопки.
С помощью программы LinkWare входящей в комплект любого тестера FLUKE DTX-1800, DTX-1200
Кабельные анализаторы DTX-1200, DTX-1800, DTX-LT, а также оптические модули DTX-MFM, DTX-SFM имеют сертификат о внесении в Государственный Реестр Средств Измерений
Проведенный анализ показал, что сегмент реализованной СКС полностью соответствует предъявляемым требованиям к данной сети. Модернизация сети позволила организовать бесперебойную работу и улучшить характеристики имеющейся сети.
Заключение
На основании теоретического анализа современных концепций СКС выполнено научное обоснование, разработана структура и реализован на практике фрагмент СКС.
В результате реализации на практике фрагмента СКС было выполнено:
1. Изучение базовых стандартов построения СКС и правил монтажа СКС;
2. Обследование объекта и обоснование необходимости создания скс;
3. Сформированы требования к СКС;
4. Выполнено технико-экономическое обоснование выполненных работ;
5. Построены схемы проектируемой СКС;
6. Рассчитаны материально-технические средства, необходимые для создания/модернизации СКС;
7. Рассчитана трудоемкость выполнения проекта создания/ модернизации СКС;
8. Осуществлен монтаж фрагмента СКС;
9. Произведено тестирование СКС;
10. Осуществлен ввод в эксплуатацию;
11. Оценены основные характеристики принятой в эксплуатацию сети.
Затраты на создание/модернизацию сети корпуса факультета механизации на 2 и 3 этаже составили 109 044 рублей. Т.к. монтажные и пуско-наладочных работы выполнялись студентами в рамках практики из выше приведенной суммы было сэкономлено 54 074 рубля.
В результате проведенного тестирования выяснено, что реализованный на практике фрагмент СКС полностью соответствует предъявляемым требованиям к проектированию СКС. Данная сеть позволила организовать бесперебойную работу факультета механизации на 2 и 3 этаже.

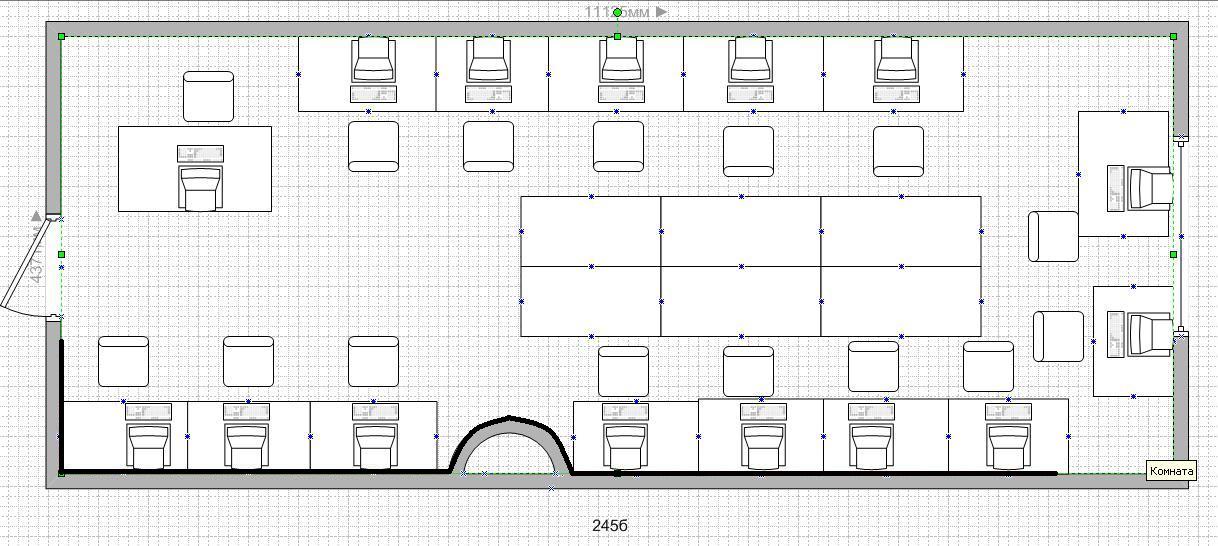

Приложение №1
Аудитория №247а
Аудитория №245б
Аудитория №245а
Аудитория №245
Аудитория №241а
Аудитория №241
Приложение №2
Рис.1
Рис. 2
Рис. 3
