1.2. Графоаналітичний метод розрахунку нелінійних кіл
В цьому методі струми та напруги в нелінійному колі визначаються за вольт-амперними характеристиками елементів, що входять в це коло. Ці характеристики одержують експериментально або із довідника для стандартних нелінійних елементів:

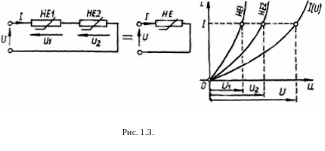

а) При послідовному сполученні нелінійних елементів загальну вольт-амперну характеристику нелінійного кола визначають складанням напруг окремих вольт-амперних характеристик елементів при заданому струмі (рис. 1.3): U = U1 +U2 де U1- напруга на елементі НЕ1; U2 - напруга на елементі НЕ2; U - напруга прикладена до еквівалентного НЕ.
б) При паралельному сполученні нелінійних елементів загальну вольт-амперну характеристику нелінійного кола одержують складанням струмів окремих вольт-амперних характеристик елементів при заданій напрузі (рис.1 .4): I = I1 + I2, де I1 - струм в елементі НЕ1; I2 - в елементі НЕ2; I - струм в нерозгалуженому колі.
в)При змішаному сполученні нелінійних елементів спочатку складають вольт-амперні характеристики паралельно увімкнених елементів (як у п.б), а потім послідовно увімкнених (як у п. а):
г) Якщо лінійний елемент r1 сполучений послідовно з нелінійним НЕ (рис.1 .5),то робочу точку С визначають за другим законом Кірхгофа:
E=U2+r1I, або U2= E - r1I де U2-напруга на нелінійному елементі НЕ.
Це рівняння в координатах u і i представляє пряму АВ: якщо І=0, то U2= E - точка – А, і якщо U2= 0,то І=Е/r1 – точка В. Робоча точка С знаходиться на перетині вольт - амперної характеристики нелінійного елемента та прямої АВ, що визначає рівняння кола.
Цю задачу можна розв’язати ще так. Побудувати ВАХ лінійного елемента r (u=ri – пряму лінію, яка проходить через початок координат), а потім задачу розв’язати як в п.а – при послідовному, або як в п.б – при паралельному сполученні.
1.3. Аналітичний метод розрахунку нелінійних кіл
Вольт – амперні характеристики нелінійних елементів іноді вдається апроксимувати аналітичними виразами. Це дає змогу електричний стан нелінійного кола описати математичними рівняннями, розв’язання яких дає числові значення струмів та напруг в нелінійному колі.
Один із графоаналітичних методів розрахунку нелінійних кіл полягає в тому, що вольт – амперну характеристику НЕ розділяють на декілька ділянок, і кожну таку ділянку представляють прямою лінією. Для кожної із цих ділянок коло розраховують вже як лінійне, що має опір нелінійного елемента r=rд=du/di – на цій ділянці. Потім розрахунки окремих ділянок аналітично стикують. Цей метод інколи називають кусково-лінійною апроксимацією вольт-амперної характеристики НЕ.
Обидва методи вимагають громіздкого числового розрахунку.
Глибше вивчити питання розрахунку нелінійних кіл можна в курсі теоретичної електротехніки або за спеціальною літературою.
2. Електричні кола несинусоїдного струму
2.1. Визначення періодичних несинусоїдних струмів та напруг
Синхронні генератори електричних станцій, які є джерелами електричної енергії, конструюються так, що ЕРС, індуковані в обвитках статора, змінюються за синусоїдним законом. Внаслідок цього лінійні напруги силової трифазної мережі змінюються в часі практично теж за законом синуса.
