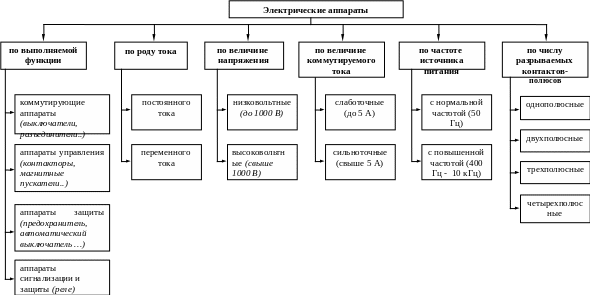

Тема 8.Электрические аппараты.

№ п/п

Наименование

Определение

Разновидности

Дополнительная информация

1.

Неавтоматический

выключатель

это электрический аппарат, предназначенный для ручного включения и отключения электрических цепей, элементов защиты не имеет

рубильник, пакетный выключатель, универсальные переключатели, кнопки, тумблеры, разъединители, выключатели нагрузки и др.

2.

П редохранитель

это электрический аппарат, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий

плавкие предохранители, самовосстанавливающиеся предохранители

Основными элементами предохранителя являются корпус, плавкая вставка (плавкий элемент), контактная часть, дугогасительная среда.

Предохранитель включается последовательно в защищаемую цепь. Отключение происходит за счет расплавления плавкой вставки, протекающим через нее током.

3.

Автоматический

в ыключатель

это электрический аппарат, предназначенный для ручного включения и отключения электрических цепей, а также их автоматического отключения при нарушении нормальных режимов работы (коротких замыканиях, перегрузках, понижении напряжения и др.)

максимального тока, минимального тока, минимального напряжения, обратной мощности

Для защиты от коротких замыканий, уменьшения тока, напряжения, от обратной мощности предназначен электромагнитный расцепитель. Он представляет собой катушку с ферромагнитным сердечником.

Для защиты цепей от токов длительной перегрузки предназначены тепловые расцепители. Их действие основано на использовании нагрева биметаллической пластины, изготовленной из спая двух металлов с различными коэффициентами теплового линейного расширения. Благодаря этому пластина при нагреве изгибается и воздействует на отключающий пружинный механизм и коммутирующие контакты размыкаются.

4.

Реле

это электрический аппарат, предназначенный для коммутации цепей в схемах автоматизированного управления и защиты технологических установок

электромагнитное реле, реле времени, фотореле, тепловое реле

Наиболее широко распространено тепловое реле с биметаллическими элементами, состоящими из двух металлов с различными коэффициентами линейного расширения при нагревании. Пластина изгибается в сторону материала с меньшим коэффициентом линейного расширения, действует на защелку и контакт теплового реле размыкается.

5.

Аппарат

управления

это электрический аппарат, предназначенный для управления работой электротехнических устройств (например, пуск, остановка, реверс и др.)

контроллеры (барабанные, кулачковые), контакторы, магнитные пускатели

Пускатель имеет магнитную систему, состоящую из катушки с ферромагнитным сердечником. Если через катушку протекает ток, то вокруг неё возникает магнитное поле и подвижный якорь притягивается к сердечнику. При этом замыкаются силовые контакты пускателя. Одновременно с замыканием силовых контактов срабатывают блок – контакты.
