МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Запорізький національний технічний університет Інститут інформатики та радіоелектроніки

М Е Т О Д И Ч Н І В К А З I В К И

До виконання лабораторної роботи «Багаторазові вимірювання й обробка їхніх результатів»

для студентів за професійними напрямками

0907 “Радіотехніка”

1601 “Захист інформації”

0924 “Телекомунікації”

0902 “Радіоєлектронні апарати”

всіх форм навчання

2010

Методичні вказівки до виконання лабораторної роботи “Багаторазові вимірювання й обробка їхніх результатів” для студентiв за професійними напрямками 0907 “Радіотехніка”, 1601 “Захист інформації”; 0924 “Телекомунікації”; 0902 “Радіоєлектронні апарати” всіх форм навчання/Укл. О.О. Петріщєв. − Запорiжжя: ЗНТУ, 2010. − 22 с.

Затверджено на засіданні кафедри КТВР 02. 09. 2010 р. Протокол N 1

Укладач: Петріщєв Олексій Олександровіч, к.т.н., доцент

Рецензент: Гапоненко Микола Прокофьевич, к.т.н., доцент

Вiдповiдальний за випуск: Петріщєв Олексій Олександровіч, к.т.н., доцент

Многократные измерения и обработка их результатов

Цель работы − научиться выполнять многократные наблюдения при прямых измерениях и освоить методику статистической обработки их результатов.

1 Подготовка к работе

1.1 Пользуясь рекомендованной литературой и разделом 5 данных методических указаний, следует:

− ознакомиться с понятиями систематической и случайной погрешности и изучить способы описания случайной погрешности;

− уяснить условия, при которых выполняются многократные наблюдения;

− ознакомиться с порядком статистической обработки результатов наблюдений (п.5.4).

1.2 Ответить на контрольные вопросы.

1.3 Подготовить протокол, аналогичный по форме табл.5.2.

2 Порядок выполнения работы

2.1 Ознакомиться с инструкциями по эксплуатации измерительного генератора, электронно−счетного частотомера (ЭСЧ) и блока делителя частоты.

2.2 Собрать схему соединений средств измерений в соответствии с рис.2.1.

2.3 Установить частоту сигнала генератора в соответствии с заданным вариантом (табл.2.1) в режиме непрерывной генерации "НГ" и, добившись показаний ЭСЧ, примерно совпадающими с показаниями генератора, оставить средства измерений на прогрев в течение 10 мин.

Таблица 2.1 − Таблица вариантов

Номер варианта	1	2	3	4	5	6	7
Частота (МГц)	2621	2732	2183	3034	3341	3502	3861

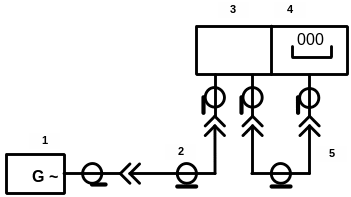

1 − генератор Г4−80; 2 − Кабель радиочастотный РК50−2−11; 3 − блок делителя частоты ЯЗЧ−51; 4−частотомер электронно−счетный Ч3−34А; 5 − кабель радиочастотный РК50−2−11.

Рисунок 2.1 − Схема соединений средств измерений

2.4 После прогрева определить постоянную систематическую погрешность вопроизведения частоты генератором ( с учетом знака). Для этого необходимо снять показания с отсчетного устройства частотомера и с отсчетного устройства генератора. Разница показаний генератора и частотомера и будет являться постоянной систематической погрешностью генератора:

Δf_ген = f_ген − f_част.

2.5 Установить режим запуска ЭСЧ в положение «ручной».

2.6 Нажимая кнопку "Пуск" частотомера каждые (30  1) с, сделать 30 наблюдений и внести каждое показание в протокол (табл.2.2).

Таблица 2.2 − Результаты многократных наблюдений

Номер наблюдения	t, мин	Результаты неисправленных наблюдений Qниі
1	0.00	хххxxxx.xx
2	0.50	хххxxxx.xx
3	1.00	хххxxxx.xx
…	…	…….
30	14.50	хххxxxx.xx

2.7 Перенести результаты измерений из протокола в файл с расширением xxx.txt.

2.8 Обработать результаты наблюдений в соответствии с алгоритмом обработки многократных наблюдений, изображенном на рис.5.5, и подразделом 5.4. При обработке результатов использовать программу «STAT.exe», ярлык которой находится на рабочем столе персонального компьютера, при этом зафиксировать в протоколе результат выполнения программой каждой операции. Предъявить протокол преподавателю.
