Основные показатели усилителей.
1. Общие определения.
Усилителем электрического сигнала или просто усилителем (У) называется устройство, преобразующее маломощный электрический сигнал на входе в сигнал большой мощности на выходе с минимальными искажениями формы.
У
силение
осуществляется за счет потребления
энергии от дополнительного источника
питания. Форма входного и выходного
сигнала остается неизменной, но последний
получается усиленным по амплитуде.
Таким образом, входной сигнал управляет
преобразованием энергии источника
питания в энергию выходного сигнала.
Классификация усилителей может выполняться по:
Характеру усиливаемых сигналов:
У гармонических сигналов, У импульсных сигналов.
Полосе усиливаемых частот:
У звуковых частот:
>>1.1
У высокой частоты, У промежуточной частоты – усиливают модулированные колебания. <<1.1
У по току – усиливают сигналы от
=0 до некоторой
Назначению:
магнитофонные, телевизионные, радиолокационные, измерительные…
Роду используемых усилительных элементов:
- ламповые, транзисторные, на элементах с отрицательным дифференциальным сопротивлением.
2. Основные механические показатели усилителей
1. Входные параметры:
Напряжение, ток, мощность во входной цепи, при которой усилитель отдает в нагрузку заданную мощность
RВХ усилителя.
2. Выходные параметры:
Мощность отдаваемая в нагрузку или напряжение или ток, развиваемые в нагрузке.
RВХ усилителя.

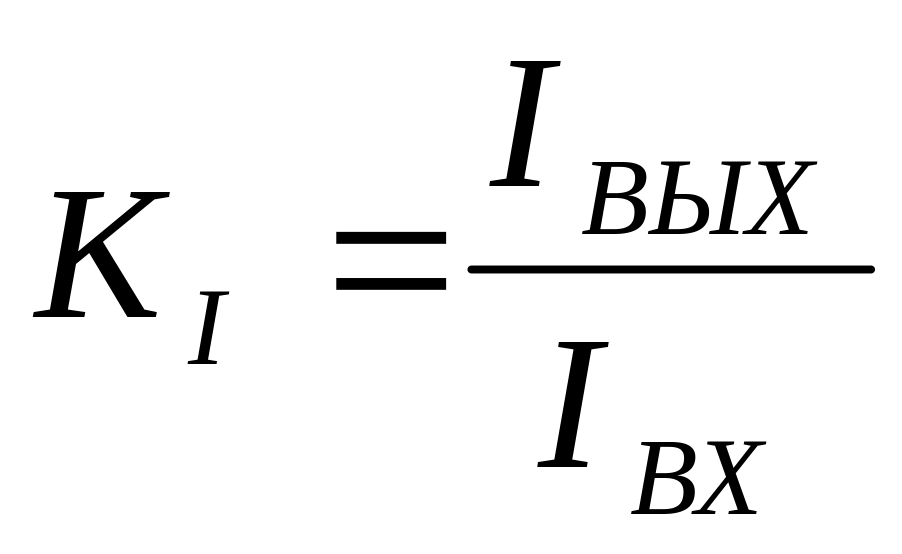

3. Коэффициенты усиления:
;
;
;
при холостом ходе
Сквозной коэффициент усиления по
напряжению:
В общем случае коэф. усиления – комплексная
величина (обозначается K
или K(
)).
4. Частотные и фазовые характеристики.
Поскольку
,
то можно отдельно рассматривать модуль
и аргумент комплексного
:
-Амплитудно-частотная характеристика (АЧХ) – это зависимость модуля коэффициента усиления от частоты.
- Фазочастотная характеристика (ФЧХ)
– это зависимость аргумента коэффициента
усиления от частоты, или другими словами,
это зависимость фазового сдвига
между выходным и входным сигналами от
частоты.
! АЧХ и ФЧХ
измеряются при входном гармоническом
сигнале с фиксированной амплитудой и
начальной фазой.
- Диапазон рабочих частот У – это
диапазон от
до
в пределах которого абсолютное значение
кэффициента усиления находится в
пределах заданного допуска (
3 дБ = 0.707).
- Коэффициент частотных искажений – задается для контрольной частоты, обычно для и :
Для
нашего случая:
Таким образом, сигнал, проходя через усилитель, подвергается частотным искажениям. Частотные искажения появляются из-за неравномерности АЧХ и нелинейности ФЧХ, в результате чего сигналы на различных частотах усиливаются не пропорционально друг другу и запаздывают на разное время.
Линейность ФЧХ означает следующее:
Пусть
,
тогда выходной сигнал
-
если
не зависит от частоты, то между
и
- линейная зависимость.
(Типовая ФЧХ резисторного каскада)
Поскольку частотные искажения возникают из-за наличия в схеме реактивных элементов, то частотные искажения еще называют линейными искажениями, поскольку они не сопровождаются появлением новых составляющих.
5. Амплитудная характеристика
Это зависимость выходного напряжения (тока) от входного напряжения (тока).
-определяется
собственными шумами;
-
определяется допустимой величиной
нелинейных искажений;
Верхний перегиб вызывается перегрузкой усилительного элемента.
-
Динамический диапазон У:
6. Нелинейные искажения в Усилителе.
Возникают из-за нелинейности характеристик усилительных элементов (транзисторов, ламп). Нелинейные искажения характеризуются появлением новых составляющих в выходном сигнале, частоты которых отсутствовали во входном сигнале.
Если имеет место линейная связь между выходным и входным сигналом, то:
Пусть
связь между
и
квадратичная, сл-но:
Таким
образом sin-ый сигнал на
выходе устройства будет состоять из
постоянной составляющей и гармонического
сигнала с удвоенной частотой, т.е. налицо
нелинейные искажения – появление новых
спектральных составляющих. В общем
случае имеет место сложная зависимость
между входным и выходным сигналами, в
результате чего выходной сигнал состоит
из постоянной составляющей и гармонических
составляющих с частотами, кратными
частоте входного сигнала:
Численно нелинейные искажения оцениваются с помощью коэффициента гармоник:
-амплитуда
напряжений соответствующих гармоник.
Для
высококачественных усилителей
, а для У среднего качества
Таким образом, величина линейных и нелинейных искажений характеризует точность воспроизведения У формы входного сигнала.
7. Входное и выходное сопротивления Усилителя.
По
правилам входное и выходное сопротивления
в общем случае комплексные величины.
На средней частоте их можно с достаточной
степенью точности принять чисто
активными:
Выходное
сопротивление
легко определить, используя следующий
метод:
Пусть
имеется источник напряжения с неизвестным
сопротивлением
и ЭДС
Если
подключить к нему резистор
с переменным сопротивлением и изменять
на нем напряжение
то при
получим:
Другой
подход, это использовать закон Ома для
полной цепи.
8. Шумы в усилителях.
Электрические флуктуации на выходе усилителя при отсутствии входного сигнала , характеризуют собственные шумы усилителя. Природа шума различна:
- тепловой
шум, который обусловлен тепловыми
флуктуациями электронов в любом
проводнике с сопротивлением
.
Действующее значение шумовой ЭДС в
полосе частот
:
(число электронов \ в единицу времени
const),
где
-постоянная
Больцмана=1.38*
Дж\К,
Т абсолютная температура;
- дробовый шум, который возникает из-за флуктуаций инжекции и экстракции в эмиттерном и коллекторном переходе;
- рекомбинационные шумы, возникающие из-за флуктуации
процессов рекомбинации и генерации носителей внутри базы;
- избыточный шум(фликкер-эффект),возникает за счет флуктуаций токов утечки в поверхностных слоях полупроводников.
Для
оценки шумовых свойств транзисторов
служит коэффициент шума
,
который определяется так же , как и для
четырёхполюсников:
;
-
мощности шумов и сигналов на входе и
выходе.
Чем
меньше
,
тем выше шум (при
);
чем меньше
,
тем интенсивнее рекомбинация в базе.
(Кремниевые транзисторы «шумят» сильнее,
чем германиевые.)
Шумовые
диоды: для построения генераторов
используется эффект начала электрического
пробоя (при
),
поскольку он характеризуется
неустойчивостью, то возникает, то
пропадает(стабилитроны).
