8. Перевірочний розрахунок веденого вала
8.1. Призначаємо матеріал вала
Призначаємо матеріал валу: сталь 45 ГОСТ 1050-88, термообробка - нормалізація. Границя міцності В., твердість 190 В..
Визначаємо границю витривалості::
По
напруженням згину:
По
напруженням кручення:
8.2.Складаємо розрахункову схему вала (рис 9)
8.3.Визначаємо згинальні та крутні моменти і будуємо епюру згинальних та крутного моментів
Із попередніх розрахунків:
Величина згинальних моментів від сил в зачеплені.
Визначаємо згинальні моменти відносно характерних перерізів.
Вертикальна
площина:
Горизонтальна
площина:
по отриманим результатах згинальних моментів і величини крутного
момента
будуємо їх епюри.
Розглянуто на
засіданні циклової комісії
професійно-орієнтованих
дисциплін
Протокол № 1
від 31 серпня
2008 р.
Голова комісії
__________ В. М. Бей

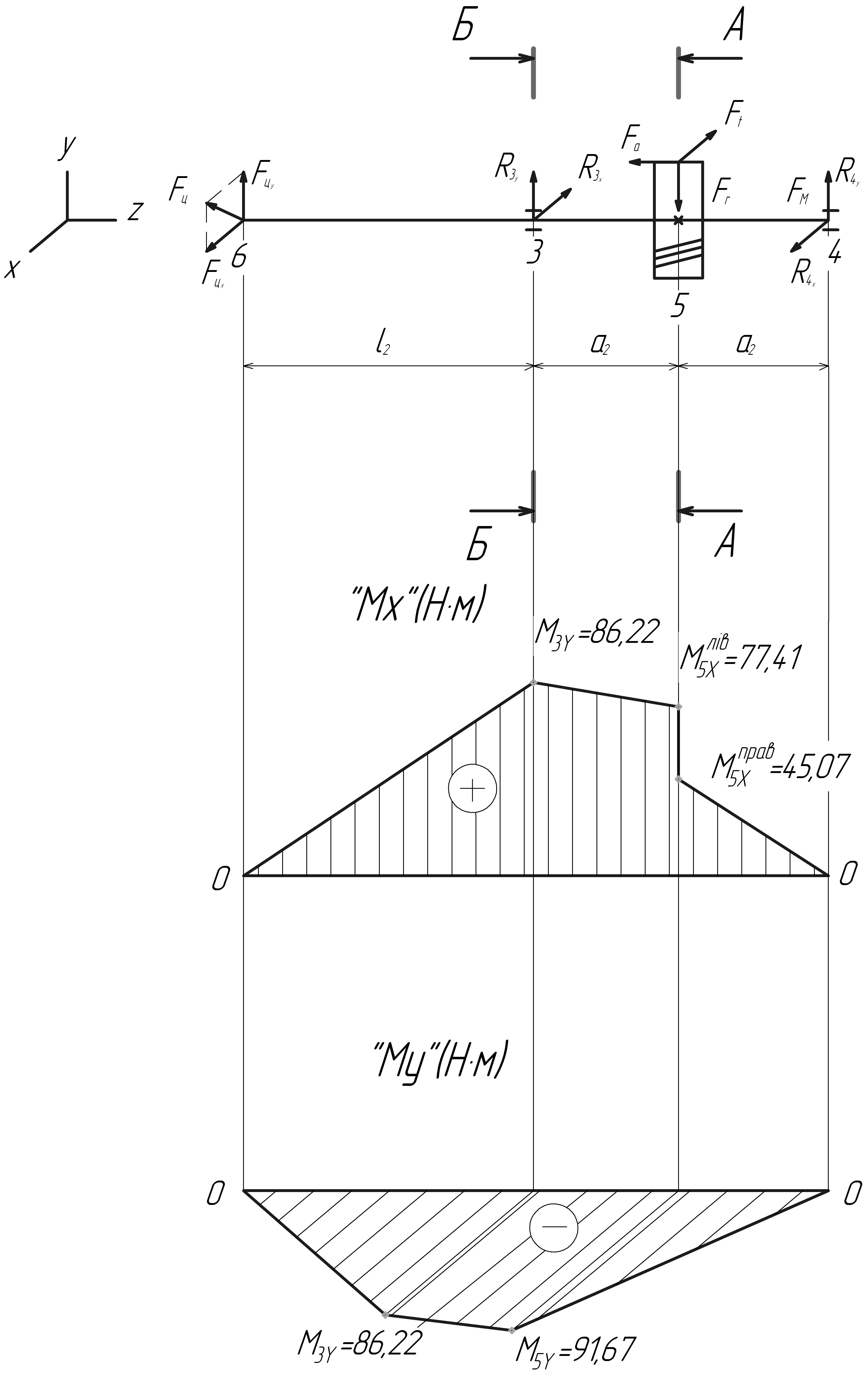

Рис. 9 Епюри згинальних і крутних моментів.
8.4.У
відповідності з епюрами згинальних і
крутних моментів і наявність
напруження
встановлюємо небезпечні перерізи, які
підлягають
перевірочному
розрахунку на втомленість.
Такими перерізами будуть перерізи під серединою зубчастого колеса та підшипником 3.
8.5.Переріз А-А
8.5.1.Визначаємо сумарний згинальний момент МА-А в перерізі під серединою зубчастого колеса.
Приймаємо, що момент від консольної сили FЦ в гіршому випадку співпадає по направленню з сумарним моментом від сил в зачепленні зубчастої передачі:
8.5.2.Визначаємо осьовий момент опору вала з урахуванням шпоночного пазу
Для
вала з зубчастим колесом
За
ГОСТ 23360-78 табл. 8.9.(4) ширина шпонкового
пазу в=12мм, глибина пазу на валу
8.5.3.Визначаємо полярний момент опору перерізу вала з урахуванням шпонкового пазу за формулою:
8.5.4.Визначаємо амплітуду нормальних напружень(вважаємо, що нормальні напруження згину змінюються по симетричному циклу) за формулою:
8.5.5.Визначаємо амплітуду дотичних напружень(вважаємо, що вони змінюються по пульсуючому циклу) за фомрулою:
8.5.6. Визначаємо значення коефіцієнту зниження границі витривалості від концентрації напружень.
Концентрація напружень обумовлена шпоночним пазом і
встановленням зубчастого колеса на вал з натягом. Знаходимо
коефіцієнти зниження границі витривалості для кожного із
концентраторів напружень. За розрахункові приймаються ті
коефіцієнти, які мають більші значення. Коефіцієнт зниження
границі витривалості розраховуємо за формулами:
де
і
ефективні
коефіцієнти концентрації напружень з
урахуванням шпонкового пазу. Знаходимо
за табл. 8.5 [4]
для
сталі при
маємо
;
εσ,ετ
– коефіцієнт впливу абсолютних розмірів
поперечного перерізу за
табл. 8.8 [ 1 ] інтерполяцією приймаємо εσ =0,85.ετ =0,73.
КF – коефіцієнт впливу шорсткості поверхні: при Rа= 0,32-2,5 мкм (стор.162[ 1 ] ).
приймаємо КF =1,07.
КV - коефіцієнт впливу поверхневого зміцнення, приймаємо КV =1 ( при відсутності поверхневого зміцнення ).
Від установки
колеса на валу з натягом коефіцієнт
зниження межі витривалості в місцях
напресовки колеса на вал знаходимо по
відношенню.
За табл. 8.7 [ 1]
при,
приймаємо:
=(2,7+1,07-1)/1,0=2,77;
=(2,02+1,07-1)/1,0=2,09.
В подальших
розрахунках використовуємо
=2,7;
=2,12.
8.5.7.Визначаємо коефіцієнт запасу витривалості по нормальним і дотичним напруженням за формулами:
8.5.8.Знаходимо коефіцієнт запасу міцності небезпечного перерізу А-А за формулою:
8.6.Переріз Б-Б.
8.6.1. Визначаємо значення коефіцієнту концентрації напружень.
Концентрація
напружень обумовлена посадкою внутрішнього
кінця підшипника Д на валу з натягом.
В перерізі з’являється
згинальний момент
і
крутний момент Т2=124,7Нм,
dП2=35мм.
8.6.2. Визначаємо осьовий момент опору перерізу вала за формулою:
8.6.3. Визначаємо полярний момент опору перерізу вала за формулою:
8.6.4. Визначаємо амплітуду нормальних напружень циклу за формулою:
8.6.5 Визначаємо амплітуду дотичних напружень цикла за формулою:
8.6.6. Визначаємо значення коефіцієнту зниження границі витривалості від концентрації напружень
Концентрація напружень зумовлена посадкою внутрішнього кінця
підшипника на валу з натягом при цьому коефіцієнті зниження границі витривалості:
Знаходимо
відношення;
;
для вала в місцях пре совки підшипника.
За табл.8.7.(4) при dП2=35мм,
та приймаємо
,
Тоді:
8.6.7. Визначаємо коефіцієнт запасу витривалості по нормальним і дотичним напругам за формулами:
Sτ=
8.6.8. Визначаємо результуючий коефіцієнт запасу витривалості перерізу Б-Б за формулою:
Розрахункове значення коефіцієнтів запасу опору втомленому руйнуванню небезпечного перерізу перевищує допустимий коефіцієнт запасу витривалості, тому розміри діаметрів валу і вибраний матеріал залишаємо без змін.
