    1. Моделирование пазов и канавок

Пазы как конструктивные элементы деталей служат для подвижного (или неподвижного) соединения деталей в сборочных единицах, сохраняя возможность разборки этих соединений при обслуживании и ремонте изделий. Канавки на деталях могут использоваться для установки в них колец (стопорных, уплотнительных, маслосъёмных и пр.) или являться технологическими элементами, например, канавки для выхода долбяка или шлифовального круга, канавки для посадки подшипников качения и др. Параметры указанных конструктивных элементов, как правило, стандартизованы (или нормализованы), поэтому их моделирование должно выполняться в соответствии с таблицами этих параметров.

Пример 20. Построение элемента детали с пазом для установки призматической шпонки (рисунок 1.48).

В этом примере показаны следующие новые действия:

  • редактирование модели путём удаления её элемента, а также изменением одного из параметров формообразующей операции;

  • п остроение вспомогательной плоскости касательно цилиндрической поверхности.

  • применение библиотечного графического элемента при построении нового эскиза;

  1. Откройте файл модели Галтель и сохраните его под именем Паз шпоночный.

  2. Выполните следующие действия по редактированию модели:

  • удалите галтель, для чего, выделив в дереве построений элемент Скругление, последовательно нажмите на клавиатуре клавиши Delete и Enter;

  • задайте длину 30 мм первому элементу модели – цилиндру 24 мм, для чего, выполнив щелчок правой кнопкой мыши по элементу Выдавливание:1, выберите в контекстном меню строку Редактировать. Далее в строке параметров, задав нужный параметр, нажмите кнопку Создать объект .

  1. Постройте плоскость параллельную фронтальной плоскости проекций и касающуюся цилиндра 24 мм. Для этого, нажав кнопку Касательная плоскость инструментальной панели Вспомогательная геометрия , укажите на модели цилиндр 24 мм, выделив его красным цветом. Для выбора передней образующей цилиндра, через которую должна проходить новая плоскость в строке параметров на вкладке Параметры нажмите кнопку Положение 2 , а в дереве построений укажите горизонтальную плоскость (ZX) Кнопкой Stop или клавишей Esc клавиатуры прервите действие операции. В дереве построения и на модели должны появиться новые элементы.

ВНИМАНИЕ! Если на модели отсутствует изображение новой плоскости, то выполните цепочку команд Вид – Скрыть – Конструктивные плоскости, включив отображение на экране указанных элементов модели.

  1. У казав в дереве построений новую плоскость и нажав кнопку Эскиз , начертите изображение контура шпоночного паза, заимствовав его из системной библиотеки, для чего выполните следующие действия (рисунок 1.49):

  • для удобства построения кнопкой Каркас инструментальной панели Вид измените отображение модели;

  • вспомогательными линиями Горизонтальная и Вертикальная инструментальной панели Геометрия проведите через начало координат линии 1 и 2 – координатные оси Ох и Оу изображения;

  • командой вспомогательная Параллельная прямая начертите относительно оси Оу линию 3, задав в строке параметров в поле Расстояние значение 15. Эта линия определит точку вставки изображения контура паза;

  • нажатием на инструментальной панели Стандартная кнопки Менеджер библиотек откройте каталог Библиотеки КОМПАС, в котором двойными щелчками по названию последовательно выберите библиотеки: Прочие – Прикладная библиотека КОМПАС – Геометрические фигуры. Далее в правой части окна двойным щелчком укажите строку Паз, вид сверху и в одноимённом окне задайте параметры паза: длину 20 мм и ширину 8 мм. Нажатием кнопки ОК закройте окно и щелчком укажите точку вставки (пересечение линий 1 и 3), а также, сместив курсор вправо, вторым щелчком зафиксируйте положение вставленного изображения;

  • разрушьте макроэлемент изображения, для чего, щелчком выделив его, последующим щелчком правой кнопки по выделенной линии вызовите контекстное меню, в котором выберите строку Разрушить.

  1. Кнопкой Полутоновое инструментальной панели Вид задайте реалистичное отображение модели и, используя построенный эскиз, операцией Вырезать выдавливанием создайте паз глубиной 4 мм.

  2. Создайте чертёж и, сохранив его под именем Паз шпоночный, выполните проецирование в масштабе 2:1 вида спереди.

  3. Обозначьте место рассечения и постройте в указанном масштабе поперечное сечение (см. п. 7 примера 6).

  4. Оформив чертёж в соответствии с рисунком 1.48, закройте файлы модели и чертежа Паз шпоночный.

Пример 21. Построение модели и чертежа элемента детали, содержащего шлицевые пазы (рисунок 1.50).

В рассматриваемом примере показана возможность редактирования эскиза.

  1. Откройте файл модели Галтель и сохраните его под именем Пазы шлицевые.

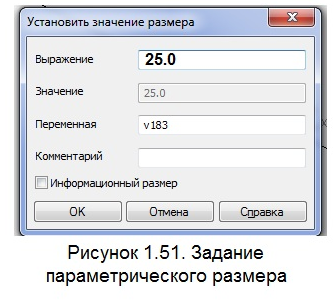

  2. Выполните редактирование эскиза первого элемента модели. Для этого в дереве построений укажите элемент Эскиз:1 и нажмите кнопку . Таким образом задаётся режим редактирования эскиза. В рассматриваемом случае объектом эскиза является окружность 24 мм. Задайте новое значение её диаметра, для чего, нажав на инструментальной панели Размеры кнопку Диаметральный размер и указав окружность, щелчком зафиксируйте положение размера. В появившемся окне (рисунок 1.51) в поле Выражение задайте значение 25,0 и нажмите кнопку ОК. Так на эскизе задаются параметрические размеры, управление которыми в дальнейшем осуществляется через указанное окно. Повторно нажмите кнопку Эскиз для выхода из режима редактирования эскиза;

  3. Р едактированием операции, создавшей первый элемент модели, задайте ему новую длину 70 мм, для чего, выполнив в дереве построений щелчок правой кнопкой мыши по элементу Выдавливание:1, выберите в контекстном меню строку Редактировать. Далее в строке параметров на вкладке Параметры, задав нужный размер длины, нажмите кнопку Создать объект .

  4. На профильной плоскости проекций (ZY) начертите эскиз, показанный на рисунке 1.52. Сначала постройте вспомогательные прямые: три горизонтальные и одну вертикальную линии, затем линиями стиля Тонкая – две окружности и, наконец, командой Непрерывный ввод объектов линиями стиля Основная постройте формообразующий контур.

  5. И спользуя построенный эскиз, операцией Вырезать вращением постройте паз длиной 60 мм.

  6. Операциями Ось конической поверхности инструментальной панели Вспомогательная геометрия и Массив по концентрической сетке постройте шесть шлицевых пазов (см. пп. 9, 10 примера 15).

  7. С оздайте чертёж и, сохранив его под именем Пазы шлицевые, выполните проецирование в масштабе 2:1 вида спереди.

  8. Обозначьте место рассечения и постройте в указанном масштабе поперечное сечение (см. п. 7 примера 6).

  9. Оформив чертёж в соответствии с рисунком 1.50, закройте файлы модели и чертежа Пазы шлицевые.

Пример 22. Построение канавки на цилиндрическом элементе детали (рисунок 1,53).

  1. Откройте файл модели Толкатель и сохраните его под именем Канавка на шпинделе.

  2. В ыполните редактирование эскиза первого элемента модели. Для этого в дереве построений укажите элемент Эскиз:1 и нажмите кнопку . «Вырежьте» в буфер обмена все элементы эскиза, указав начало координат в качестве базовой точки. Вставьте изображение эскиза, задав в строке параметров в поле Масштаб значение 0,25 и указав начало координат как точку вставки, а также повторно нажмите кнопку Эскиз . Такими действиями будет осуществлено уменьшение в четыре раза размеров модели.

  3. На фронтальной плоскости проекций (Плоскость XY) постройте эскиз, показанный на рисунке 1.54. Сначала постройте вспомогательные прямые, затем ось вращения линией стиля Осевая и формообразующий контур – окружность 2,2 мм линией стиля Основная.

  4. О перацией Вращение постройте канавку в форме тора.

  5. На фронтальной плоскости проекций (Плоскость XY) постройте эскиз, показанный на рисунке 1.55 и, используя его, операцией Выдавливание постройте сквозное отверстие. При этом в качестве параметра, определяющего направления выдавливания, выберите элемент Средняя плоскость , а расстояние выдавливания задайте равным 15 мм.

  6. Создайте чертёж и, сохранив его под именем Канавка на шпинделе, выполните проецирование в масштабе 2:1 вида спереди.

  7. Обозначьте место рассечения и постройте в указанном масштабе поперечное сечение (см. п. 7 примера 6).

  8. Активизировав вид спереди, постройте в масштабе 4:1 выносной элемент (см. п. 19 примера 19).

  9. Оформив чертёж в соответствии с рисунком 1.53, закройте файлы модели и чертежа Канавка на шпинделе.
