1. Оценка эффективности газоочистных и пылеулавливающих установок
Работа аппаратов очистки газов характеризуется степенью очистки (эффективностью очистки) , под которой понимают отношение количества уловленного (обезвреженного) загрязняющего вещества М (г) к количеству загрязняющего вещества, поступающего в пыле газоочистной аппарат М1 (г):
=
=
= 1 -
,
(1.1)
где М2 - масса загрязняющих веществ, выходящих из аппарата очистки.
Величина, дополняющая степень очистки до единицы, получила название степени или коэффициента проскока :
= 1 - . (1.2)
Чаще всего эффективность аппаратов очистки газов определяют на основании замера концентрации загрязняющего вещества на входе в аппарат Ci1 (г/м3) и на выходе из него Ci2 (г/м3):
=
=
1 -
,
(1.3)
Где v1 и v2 - объемные расходы газов соответственно на входе и выходе из аппарата очистки (м3/с).
Для определения эффективности пылеулавливающих аппаратов используют замеры концентрации пыли (запыленности) на входе в пылеуловитель Z1 (г/м3) и на выходе из него Z2 (г/м3):
=
=
1 -
.
(1.4)
где Z1 и Z2 - концентрация пыли (запыленность) соответственно на входе в пылеуловитель и выходе из него (г/м3).
Как следует из выражения (1.4), абсолютные значения расходов газа V1 и V2 находить не обязательно, достаточно знать их отношение V2/V1 , которое можно определить по изменению концентрации какого-либо i-того компонента, не вступающего в пределах пылеуловителя в реакции. Заменяя отношения объемов обратным ему отношением концентраций, получаем:
= 1 -
.
(1.5)
При последовательном соединении нескольких аппаратов очистки газов коэффициенты проскока через первый, второй и третий аппараты будут соответственно равны:
=
1-1;
=
1
-2
;
=
1
-3
. (1.6)
Следовательно, общий коэффициент очистки трех последовательно включенных аппаратов будет равен:
3
=
1
-
=
1 – (1-
1)(1-
2)(1-
3).
(1.7)
Аналогично рассуждая, можно определить общий коэффициент очистки для n последовательно включенных аппаратов:
n = 1 – (1- 1)(1- 2)(1- 3)…(1- n). (1.8)
На эффективность работы пылеуловителей значительное влияние оказывает размер улавливаемых частиц. Большинство металлургических процессов сопровождается образованием полидисперсного аэрозоля. В зависимости от размера взвешенные частицы разделяют по фракциям. Фракцией называют массовую долю частиц, размеры которых находятся в интервале значений, принятых в качестве нижнего и верхнего пределов.
Для представления фракционного (дисперсного) состава пыли можно воспользоваться несколькими методами, наиболее распространенным из которых является табличный. Фракционный состав некоторых пылей металлургического производства приведен в таблице приложения 1.
Однако при расчете ряда пылеуловителей представление фракционного состава пылей в виде таблиц неудобно. Академик А.Н. Колмагоров доказал, что распределение частиц по размерам асимптотически стремится к логарифмически-нормальному, то есть интегральная кривая распределения частиц по размерам в вероятностно-логарифмических координатах имеет линейный график (рис.1.1).

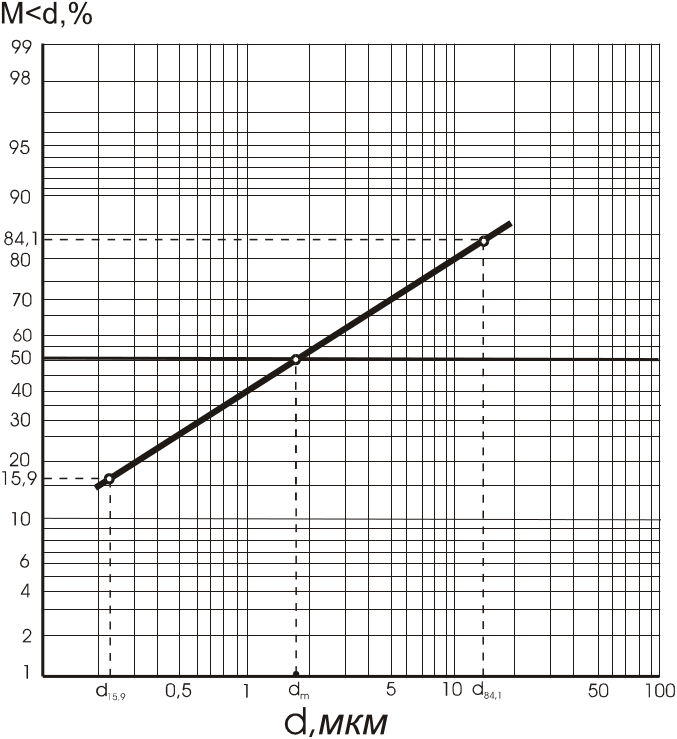

Рис. 1.1. График распределения частиц пыли по размерам
Используя данный способ, фракционный состав пыли можно характеризовать с помощью двух параметров:
dm - среднемедианный размер частиц, мкм, показывающий, начиная с какого размера доля частиц не превышает 50%,
-
среднеквадратичное отклонение функции
распределения ч,
которое можно определить из выражения:
.
(1.9)
При работе пылеулавливающих аппаратов эффективность очистки пыли различных размеров неодинакова. Эффективность улавливания частиц различного размера характеризует фракционный коэффициент очистки (фр), который представляет собой долю частиц данной фракции (размера), осаждаемую в пылеулавливающем аппарате. Общий коэффициент очистки пылеулавливающего аппарата (о) при улавливании полидисперсных частиц можно определить, зная фракционный состав улавливаемой пыли (Фi) и фракционный коэффициент очистки (фр) по формуле:
о =
+
+
+ … +
=
, (1.10)
где фр1,фр2 , фр3 ,…,фрn - фракционные коэффициенты очистки пыли фракций, соответственно, 1, 2, 3,…, n; Ф1, Ф2, Ф3,…,Фn - доля частиц конкретной фракции, соответственно, 1, 2, 3,…,n, %.
При последовательной работе нескольких пылеулавливающих аппаратов следует учитывать изменение фракционного состава пыли при переходе от одного аппарата к другому. В этом случае изменение фракционного состава пыли можно определить по формуле:
Ф1вых
= Ф2вх
= Ф1вх
,
(1.11)
где Ф1вх, Ф1вых - содержание данной фракции на входе и на выходе в первый аппарат и на выходе из него, %; фр-1 - фракционные коэффициенты очистки данной фракции в первом аппарате; 1о - общий коэффициент очистки первого аппарата.
Если известны эффективность работы пылеулавливающего аппарата и концентрация пыли на входе в него Z1, то запыленность после очистки Z2 составляет:
Z2=
(1- )
Z1
.
(1.12)
Если известны эффективность работы газоочистного аппарата и концентрация i-того загрязняющего вещества на входе в него С1i , то концентрация после очистки C2i составляет:
С2i = (1- ) C1i . (1.13)
Зная Z2 или С2i, можно подсчитать валовый выброс загрязняющих веществ в атмосферу после очистки Мвв (г/с):
Мвв = Z2∙V2, г/с - пыли;
Мвв = С2i ∙V2, г/с - i-того загрязняющего вещества.
При проведении расчетов эффективности очистки газов следует учитывать тот факт, что реальные газы характеризуются высокими коэффициентами объемного расширения. В технических расчетах для ряда характеристик очищаемых газов (плотности, объемного расхода, запыленности или концентрации загрязняющих веществ) пользуются значениями этих величин при нормальных физических условиях (То =273 К, Ро = 101,3 кПа).
Пересчет характеристик пылегазового потока, полученных при нормальных условиях, на рабочие условия в любой точке газоотводящего тракта производится по следующим формулам:
Плотность сухих газов при нормальных условиях
(кг/м3)
=
,
(1.14)
М=
(1.15)
где М,
-
молекулярные массы смеси газов и
отдельных компонентов, кг/моль,
- объемное содержание компонентов в
смеси, %.
Плотность сухих г*азов при рабочих условиях
(кг/м3):
,
(1.16)
где
- плотность сухих газов при нормальных
условиях, кг/м3,
Рбар
- барометрическое давление газов,
кПа, То=273
- температура газов при нормальных
условиях, К,
рг
- избыточное давление газа, кПа, Ро=101,3
- давление газов при нормальных условиях,
кПа,
- температура газов при рабочих условиях,
оС.
Плотность влажных газов при нормальных условиях
(кг/м3):
=
,
(1.17)
где d
- содержание
водяных паров в газах (влагосодержание),
кг/м3,
=
0,804 - плотность водяных паров при
нормальных условиях, кг/м3,
определяется по формуле:
=
=
=
0,804 кг/м3.
Плотность влажных газов при рабочих условиях
(кг/м3):
=
.
(1.18)
Объемный расход газов влажных газов при рабочих условиях V (м3/с):
,
(1.19)
где
- объем влажных газов при нормальных
условиях, м3/с.
Если известны
объем сухих газов
(м3/с),
при нормальных условиях и содержание
в них водяных паров
(кг/м3)
то объем влажных газов
(м3/с),
равен:
.
(1.20)
Если влагосодержание
дано в кг/кг, то объемный расход влажных
газов определяется из выражения:
.
(1.21)
