2.3.2 Характеристика холостого хода
Характеристика холостого хода представляет собой зависимость электродвижущей силы Е0 индуктируемой в обмотке якоря генератора, от тока возбуждения IB при постоянном числе оборотов nH и отсутствии нагрузки, т.е.
при
В действительности у генератора с параллельным возбуждением при холостом ходе по обмотке якоря протекает ток возбуждения, значение которого составляет 2—5% от номинального тока генератора. Изменение напряжения на зажимах якоря генератора, вызванное током возбуждения, столь незначительно, что им пренебрегают и считают, как и у генератора с независимым возбуждением, э.д.с. в якоре, равной напряжению при холостом ходе, т.е. E0=U0. Снимают характеристику по схеме, указанной на рисунке 2.3, в такой последовательности. При разомкнутой цепи и отсутствии нагрузки якорь генератора приводят во вращение с номинальной скоростью, которую во время проведения опыта поддерживают постоянной. Замечают при этом напряжение, обусловленное потоком остаточного магнетизма. Затем замыкают цепь возбуждения и постепенно увеличивают ток возбуждения до тех пор, пока напряжение на зажимах генератора не превысит номинальное напряжение на 15—20%. Сделав 8—10 отсчетов по приборам, получают восходящую ветвь характеристики холостого хода. После этого постепенно уменьшают ток возбуждения до нуля. Сделав 8—10 отсчетов по приборам, получают нисходящую ветвь характеристики холостого хода, которая вследствие явления гистерезиса располагается несколько выше восходящей ветви.

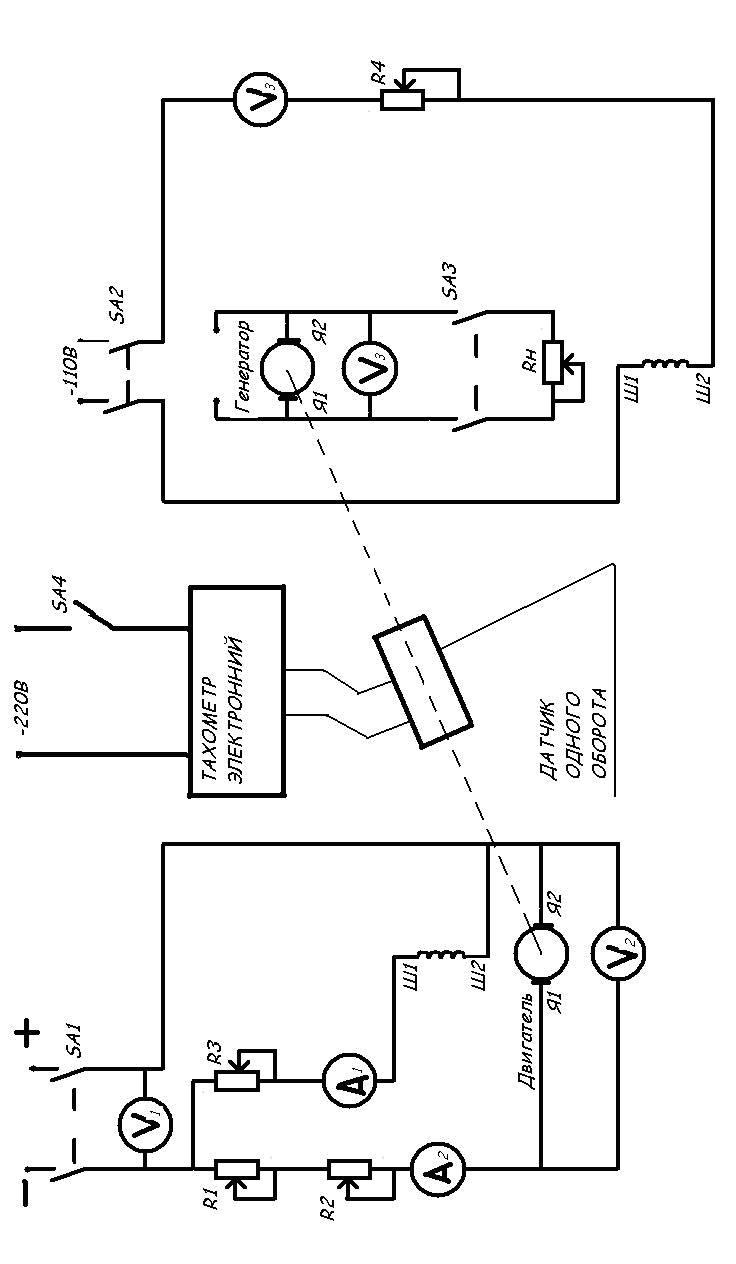

Рисунок 2.3 - Схема испытаний генератора с параллельным возбуждением при холостом ходе и нагрузке.
При снятии характеристики необходимо изменять ток возбуждения только в одном направлении, либо увеличивать, либо уменьшать. В противном случае, вследствие явления гистерезиса, получается разброс точек и характеристика принимает «пилообразный» вид. Отсчеты по приборам желательно производить через примерно равные интервалы изменения тока возбуждения. Результаты измерений заносят в таблицу 2.1.
Таблица 2.1 – Характеристика холостого хода
|
Iв |
|
|
|
|
|
|
|
|
|
Восходящая ветвь |
Uo |
|
|
|
|
|
|
|
|
|
Нисходящая ветвь |
Uo |
|
|
|
|
|
|
|
|
|

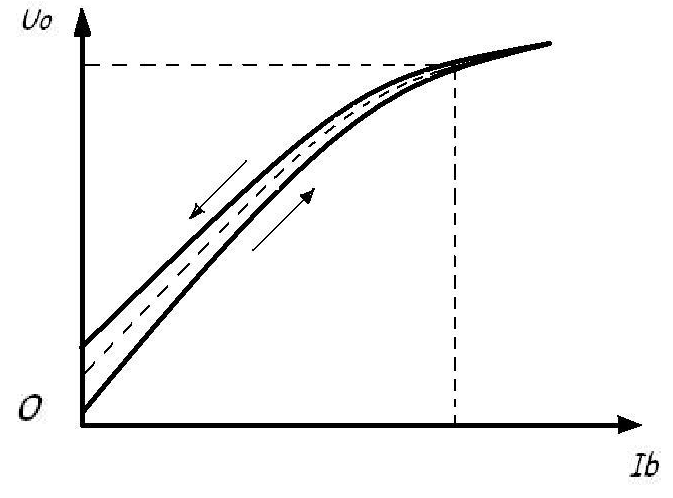

По данным опыта строят характеристику холостого хода, примерный вид которой представлен на рисунке 2.4.
Рисунок 2.4 - Характеристика холостого хода генератора с параллельным возбуждением.
Практически за характеристику холостого хода принимают кривую, расположенную посредине между восходящей и нисходящей ветвями (пунктирная кривая на рисунок 2.4).
Анализ характеристики холостого хода приведен в работе 1 настоящего руководства.
