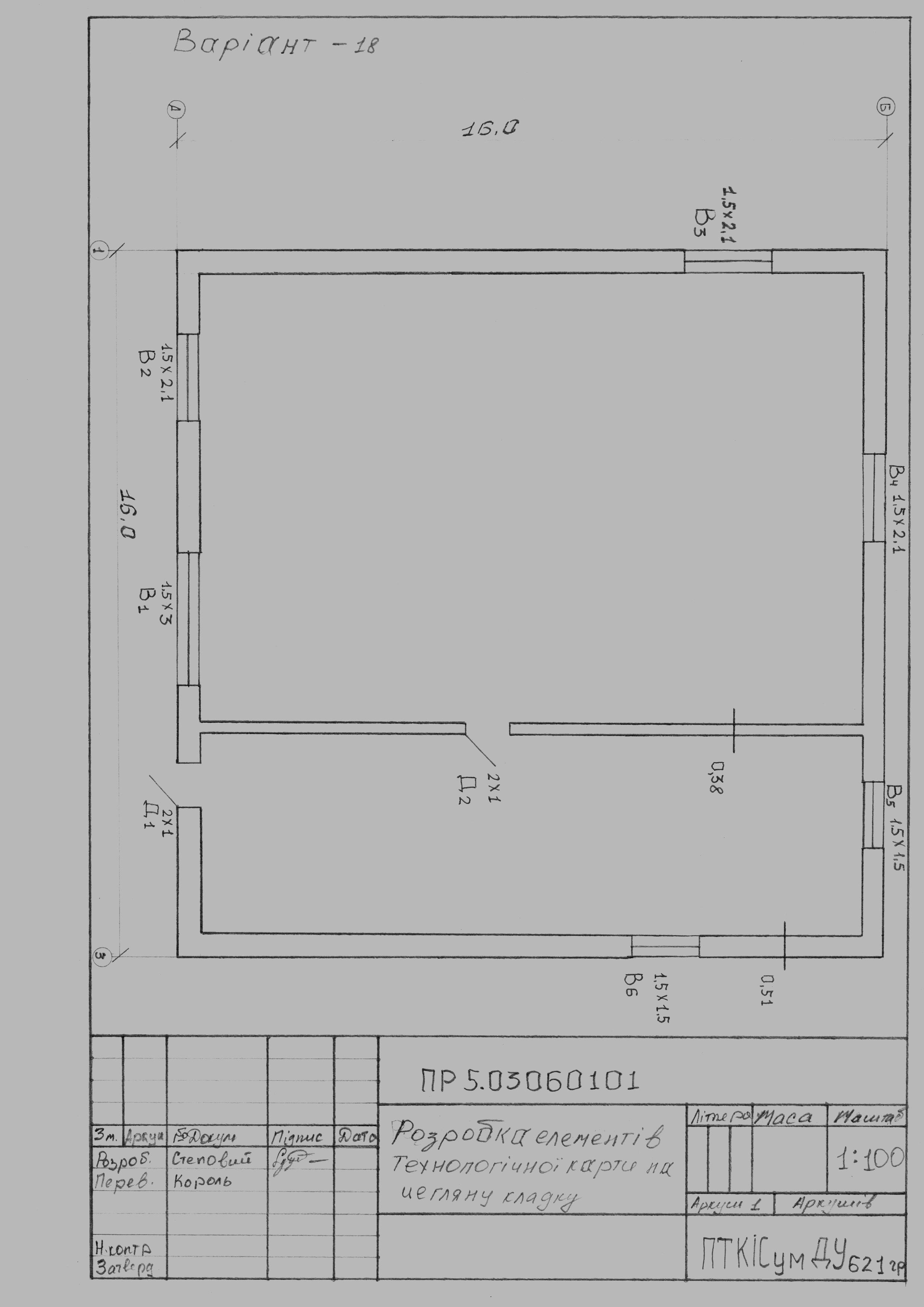

Вар.

Розміри

будівлі

Вікна

Двері

Товщина стін

В1

В2

В3

В4

В5

В6

Д1

Д2

б1

б2

18

16х16

1,5х3

1,5х2,1

1,5х2,1

1,5х2,1

1,5х1,5

1,5х1,5

2х1

2х1

0,51

0,38

Практичне заняття №1

Підрахунки обсягів робітничої кладки

A.

Б.

1.

3.

2.

Практичне заняття №2

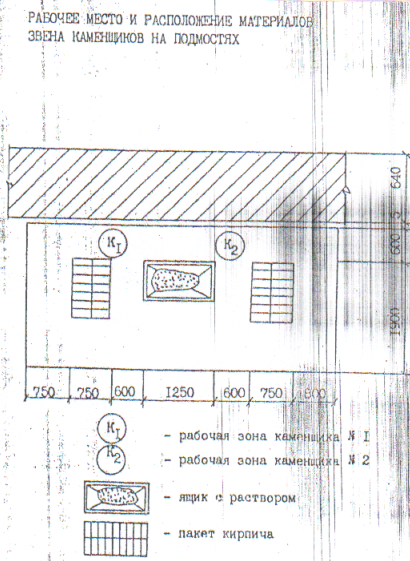

Організація робочого місця робітника

Продуктивність праці робітника залежить від організації робочого місця, яке представляє собою ділянку стіни або конструкції, частину риштувань, або перекриття в межах якого переміщуються робітники і складені матеріали.

Організація робочого місця повинна виключити: непродуктивні рухи робітників, і забезпечувати найвижчу продуктивність праці.

Робоче місце складається з 3-х зон:

Робочої, матеріалів і допоміжної. У робочій зоні (смузі) 0,6…0,7м. завширшки між кладкою і матеріалами – працюють муляри.

Зона у якій розміщуються матеріали, займає смугу 1,3…1,5м. завширшки, а зона проходу робітників – допоміжна зона 0,5…0,6м. загальна ширина робочого місця муляра становить 2,4…2,8м. Розміщення матеріалу сприяє ефективному виконанню операцій. Розчин і стілові матеріали для глухих стін розкладають у вздовж фронту робіт почергово. Якщо стіна з прорізами цегли і дрібні блоки розміщують на один бік стовпа, а розчин по другій.

Продуктивність праці муляра великою мірою залежить висоти рівня кладки. Муляри досягають найвижчої продуктивності при укладенні каменів на висоту 0,5…0,6м. від рівня робочого місця, на початку кладки та із зростанням її висоти продуктивність праці знижується. Тому стіну по висоті поділяють на яруси кладки має дорівнювати 1,2м. Якщо товщина стіни до 2 цеглин та 0,9 та у 3 цеглини.

Організація праці бригади мулярів полягає у визначенні рівня спеціалізації окремих ланок їхнього кваліфікаційного і чисельного складу.

В сучасних умовах розповсюджена схема поточної організації виконання кам’яних робіт.

Практичне заняття №3 Контроль якості кам’яних робіт

Відповідно до вимог СНіП Ш-17-78 і СН 290-74 контроль якості надходжу вальних на будівництво матеріалів здійснюється за даними супровідної документації (паспортів) і зовнішнім оглядом. Всі матеріали повинні мати паспорт на кожну партію, а розчин, крім того, виписку з паспорта на кожну транспортну одиницю. Лабораторний контроль (шляхом проведення випробувань) повинна передбачати будівельна організація в таких випадках:

за відсутності паспорта за всіма вимогами стандарту або ТУ на перевіряється матеріал;

при появі сумнівів у якості матеріалу за показниками, що викликають сумніви;

за наявності в проекті вимог про систематичний контроль цегли (каменю) і розчину за показниками міцності;

для вступників на будівництво розчинів згідно з СН 290-74 * рухливість розчинової суміші.

У процесі виконання кладки через кожні 0,5 ... 0,6 м обов'язково перевіряють вертикальність граней і кутів кладки, горизонтальність рядів. Виявлені відхилення повинні усуватися в межах зведення ярусу. У процесі проміжного приймання перевіряють якість виконання деформаційних швів, гідроізоляцію кладки і її армування, а також місця обпиранні різних конструктивних елементів. При прийманні закінчених робіт перевіряють документацію про проміжне прийняття, всі документи на поставлені матеріали та вироби і проведені випробування. Крім елементів, що перевіряються проміжне прийняття, перевірці підлягає правильність перев'язки швів кладки, їх розміри, напрямок, якість поверхонь, правильність установлення закладних частин і геометричні розміри кладки. На будівельному майданчику повинні знаходитися і використовуватися інструмент і пристосування, необхідні для перевірки контрольованих параметрів кладки. Незалежно від проміжних перевірок, обов'язково нівеліром перевіряють горизонтальність і позначки верху кладки кожного поверху. Значення допустимих відхилень кладки наведено в табл. 64.

Таблиця 64. Граничні відхилення розмірів (СНіП Ш-17-78)

Відхилення

Значення допустимих відхилень мм, для конструкцій

із буту та бутобетону

з цегли і каменів правильної форми в стінах (стовпах)

в фундаментах

в стінах (стовпах)

За товщиною в плані

30

20(20)

15(10)

За позначок опорних поверхонь

-25

-15(-15)

-10(-10)

По ширині простінків

-

-20

-15

За ширині прорізів

-

+20

+15

За зсуву вертикальних осей віконних прорізів

20

20(20)

За зміщення осей конструкцій

20

15(10)

10(10)

Від вертикалі поверхонь і кутів кладки на поверх

-

20(15)

10(10)

Те ж, на всю будівлю висотою більше двох поверхів

30

30(30)

30(30)

Від горизонталі рядів кладки на 10 м довжини стіни

30

20

15

На вертикальній поверхні кладки під рейкою завдовжки 2 м (нерівності)

15(15)

10(5)

У зимовий час проводять додатковий контроль міцності розчину на будівельному майданчику. Не рідше ніж раз на три доби виготовляють чотири серії зразків з ребром 7 см по три зразки в серії. Всі серії зберігають на морозі з конструкцією і відчувають дві серії (після 3 ... 4-годинного відтавання) у строки, необхідні для визначення можливості зведення вище розміщеного кладки, третю серію - через 28 діб і четверту - після закінчення зими і місячного витримування при t> 0 ° С. Зразки слід захистити від попадання снігу та води. При необхідності за методикою СН 290-74 можна визначити міцність розчину в зразках, взятих з горизонтальних швів кладки. Потрібно особливо ретельний контроль за геометричними параметрами кладки (не допускати, зокрема, потовщення швів) та виконанням заходів в період відтавання.

У номенклатурний перелік засобів вимірювань при виконанні кам'яних робіт входять нівелір Н-ЗК (Н-3 або Н-10) *, рейка нівелірної РН-10 (РН-3), рівень будівельний УС-2, теодоліт ТЗО (Т15), кутник повір очний типу УШ, оптичний центрирі ЦО-1 (ЦО-30), схили, рейки з рівнем, рулетки металеві РЖ-1 і РЖ-2 (РС-1) і РС-2), метр складний, скоба вимірювальна ЗВТ-1, еталонний конус (СтройЦНІЛ) для визначення рухливості розчину, прилад для визначення розшаровується ™ розчину, термометри.

Всі результати контролю слід заносити в журнал виконання робіт.

Найменування процесів, які підлягають контролю

Предмет контролю

Інструмент і спосіб контролю

Періодичність контролю

Відповідальний за контроль

Технічні критерії оцінки якості

Цегляна кладка

Якість цегли, розчину, арматури, закладних деталей

Зовнішній огляд, перевірка паспортів і сертифікатів

До початку кладки стін поверху

У разі сумніву - лабораторія

Повинні відповідати вимогам стандартів і технічних умов, не допускається застосування зневоднених розчинів

Правильність розбивки осей

Стальна рулетка

До початку кладки

Геодезист

Зміщення осей 10 мм

Горизонтальність позначки обрізів кладки під перекриття

Нівелір, рейка, рівень

До встановлення панелей перекриття

Геодезист

Відхилення відміток обрізів 10 мм

Цегляна кладка

Геометричні розміри кладки(товщина прорізів)

Стальна рулетка

Після виконання кожних

Майстер

Відхилення по товщині конструкцій 15 мм, по ширині прорізів 15 мм

Вертикальність, горизонтальність і поверхня кладки стін

Рівень, рейка, підвіс

В процесі та після закінчення кладки стін поверху

Майстер, прораб

Відхилення поверхонь і кутів кладки від вертикалі на I поверх , на всю будівлю висотою більше 2-х поверхів 30 мм. Відхилення рядів кладки від горизонталі на 10 мм,довжини стіни 15 мм. Нерівності на вертикальній поверхні кладки 10 мм.

Цегляна кладка

Якість швів кладки (розміри і заповнення)

Сталева лінійка, 2-х метрова рейка

Після виконання, кожні кладки

Майстер

Середня товщина горизонтальних швів, в межах висоти поверху прийметься 12 мм (10…15)

Середня товщина вертикальних швів – 10мм (8…15)

Установка перемичок

Положення перемичок, спирання , розміщення, закладення

Сталева лінійка, візуально

Після встановлення перемичок

Майстер
