11.5. Мультимедийное вещание
Мультимедийное вещание является новой услугой, реализуемой в UTRAN и GERAN. В отличие от существующего сотового вещания CBS (Cell Broadcast Service), ориентированного на низкоскоростную передачу информации, MBMS (Multimedia Broadcast Multicast Service) предусматривает передачу данных с высокой скоростью как в потоковом режиме, так и в режиме прерывистых последовательных сеансов связи [49]. Различают 2 вида MBMS: мультимедийное вещание, программы которого могут принимать непосредственно все активные абоненты в соте, и вещание для выделенной группы абонентов, когда мультимедийную информацию принимают только абоненты зарегистрированной группы. Различия между двумя видами MBMS состоят в следующем. В случае простого вещания программу передают без специальной регистрации абонентов, желающих ее прослушать. Последовательность ее доставки показана на рис. 11.13 [50].
В случае вещания выделенной группе абонентов (Multicast Service) процедура организации передачи меняется (рис.11.14). Прежде всего, пользователь, который хочет принимать данную программу, должен на нее подписаться, т.е. войти в группу абонентов – потенциальных получателей данной программы. Получив объявление об услуге, абонент выполняет процедуру подсоединения (joining). Оператор организует MBMS в соте при наличии в ней как минимум одного подсоединившегося абонента. В любой момент абонент может прервать получение программы с помощью процедуры отключения (leaving). Естественно, что стоимость услуг в двух вариантах MBMS будет различной.
Объявление
об
услуге
Начало
передачи
Уведомление
абонентов о начале (MBMS
notification)
Передача
данных
Конец
передачи
Рис. 11.13. Алгоритм передачи мультимедийного вещания.
Подписка
Объявление
об услуге
Подсоединение
абонента (joining)
Начало
передачи
Уведомление
абонентов о начале (MBMS
notification)
Передача
данных
Отключение
(leaving)
Рис. 11.12. Алгоритм MBMS.
Рис. 11.14. Алгоритм MBMS.
Оператор может одновременно передавать несколько MBMS каналов. Структура сети с поддержкой MBMS приведена на рис.11.15 [50]. Источниками сообщений могут быть как серверы специализированных услуг оператора, так и обычные серверы пользовательского контента, находящиеся в Интернет сети. В ядре сети оператора для доставки мультимедийной вещающей информации устанавливают промежуточный сервер BM-SC (Broadcast-Multicast Service Center). BM-SC ведет учет числа абонентов выделенных групп отдельных MBMS программ, организует запуск программ и оповещение о них. Для сигнализации между BM-SC и GGSN разработан новый для пакетных сетей Gmb интерфейс.

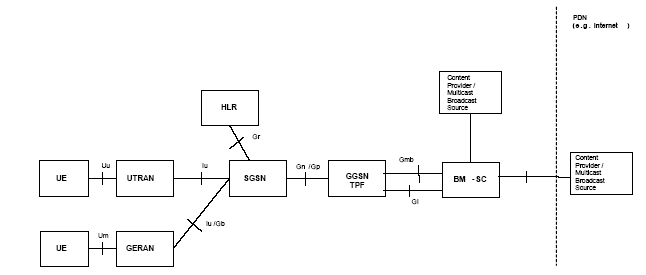

Рис. 11.15. Структура сети с поддержкой MBMS.
Для доставки мультимедийной вещающей информации в шлюзе GGSN устанавливают специальный MBMS контекст и организуют логическое соединение между GGSN и BM-SC. При подключении абонентов к MBMS услугам (либо их отключении) GGSN уведомляет об этом BM-SC, устанавливая или блокируя у себя MBMS UE контексты параллельно с их установкой или блокировкой в соответствующих SGSN. Что касается абонентов, то услугу MBMS он производит, как правило, через пользовательское меню.
Каждая программа MBMS имеет свой идентификатор услуги ID. По каналу MSCH передают расписание отдельных мультимедийных вещательных программ, а именно, когда пойдет передача конкретной программы и в каком S-CCPCH канале. По каналу MCCH идет информация о данной программе в соседних сотах (что важно при хэндовере) о параметрах радионесущей и о доступе абонентов к данной услуге. Эту информацию передают через определенные интервалы по специальному расписанию. Для уведомления абонентов о транслируемых MBMS программах по каналу MICH передают индикаторы ID поддерживаемых в данный момент в соте MBMS услуг. Обнаружив запрашиваемую абонентом услугу, прочтя информацию канала MCCH, UE получает необходимые параметры для доступа к услуге и активизирует требуемый MBMS контекст. При запуске услуги для выделенной группы пользователей сеть выполняет операцию подсчета (counting) абонентов, желающих эту услугу получить, и на основе полученной статистики запускает ее или оповещает абонентов о временном перерыве в ее реализации.
