3)Метод місцевих пластичних деформацій:

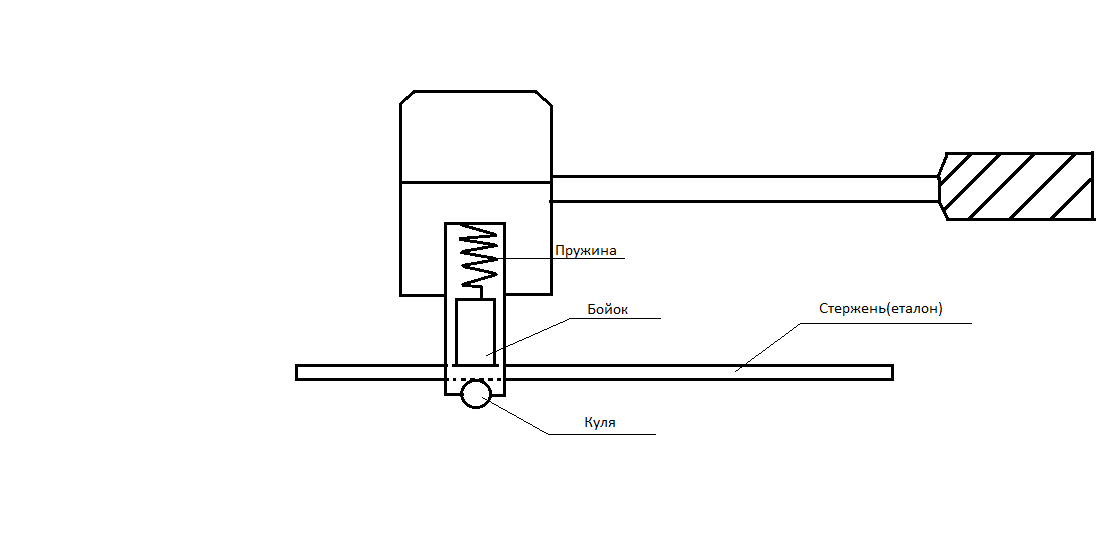

Визначають за допомогою Молотока Кашкарова

Рис.1.6 Молоток Кашкарова

- діаметр відбитку на бетоні

- діаметр відбитку еталону

(2.4)

Фізичні методи

1)Ультразвуковий метод:

Рис.2.8

ДСТУ Б В, 2.7 – 226: 2009

1

2 2

µ_c 3

5

4 l 6

7

1. Електронний блок;

2. Шкала котра показує час проходження звукових коливань в межах зразка;

3. Кабель;

4. П’єзо перетворювач(перетворює механічні коливання в електричні);

5. Зразок;

6. Перетворювач(електричних коливань в механічні);

7. Мастило.

Рис.2.9

Дані заносять в таблицю

Таблиця 2.3

№ зразка	l (м)	Ʈ µ(с)	Ʋ	Rc(МПа)
1	0,1	22,5	4,444	27
2
3

(2.5)

R_c

27

4,444 Ʋ_м/с

Рис. 2.10

Будівельні розчини

Будівельний розчин-це штучний кам’яний матеріал, отриманий в результаті твердіння раціонально підібраної суміші із мінеральних в’яжучих, заповнювачів, добавок і води.

Розчинна суміш

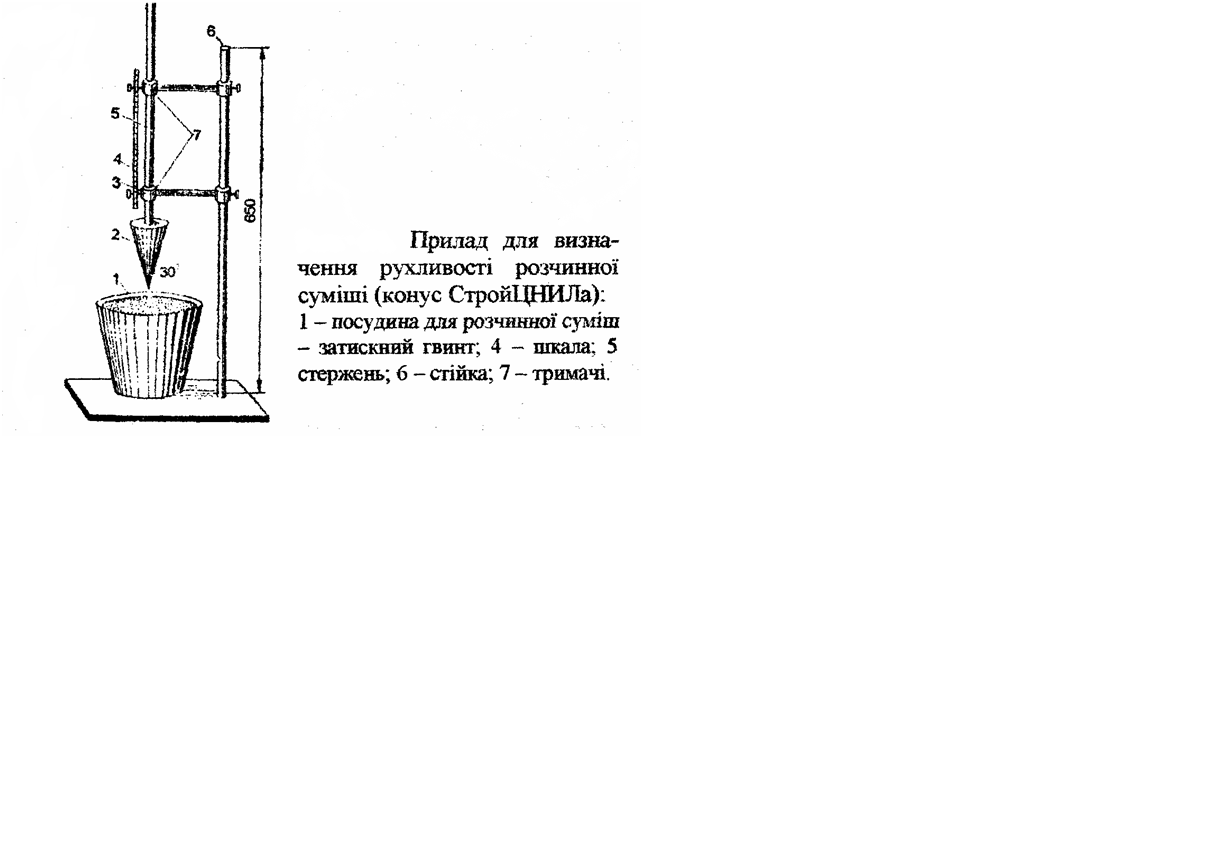

1. Важливою характеристикою є рухомість, яку визначають за допомогою конуса

Строй ЦНИИЛА:

Рис.2.11 Строй ЦНИИЛ

2. Розтічність – кільце приладу Віка

40

Рис. 2.12 Кільце приладу Віка

Польові методи випробувань будівельної суміші

1)Оцінка рухомості суміші(пластичності): на суху цеглину наносять тонкий шар(до 10 мм) розчину лопаткою, пластичний розчин повинен наноситись рівномірно, без розривів і чистих місць.

2)Оцінка водоутримуючої здатності :на суху цеглину наносять тонкий шар розчину. Якісний розчин повинен утримувати воду на цеглині не менше 20 хв. Наявність води оцінюється пластичністю.

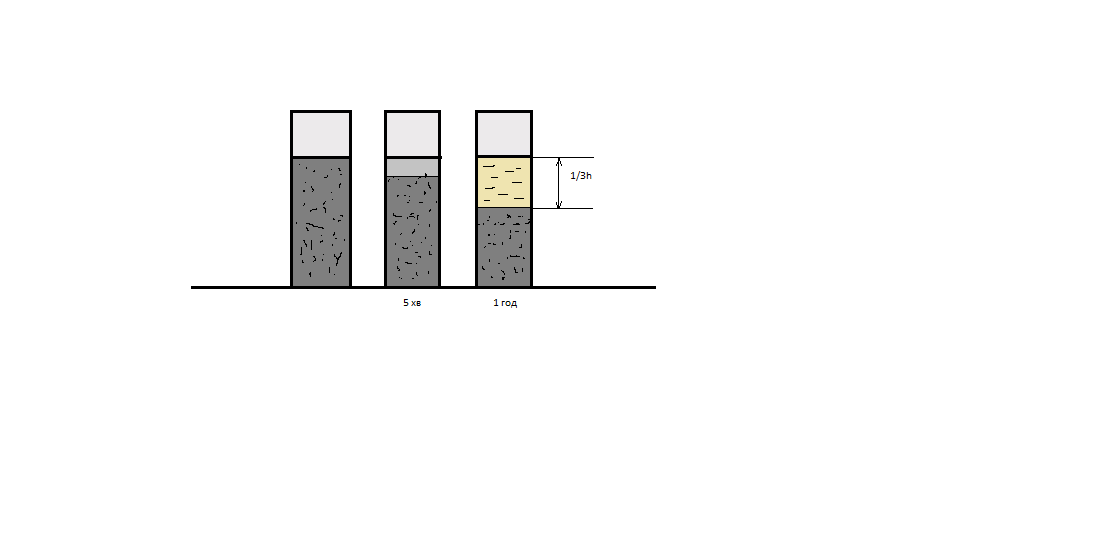

3)Оцінка схильності розчину до розшарування: використовують прозорий циліндр, циліндр заповнюють розчином.

Рис.2.14 Визначення розшарування

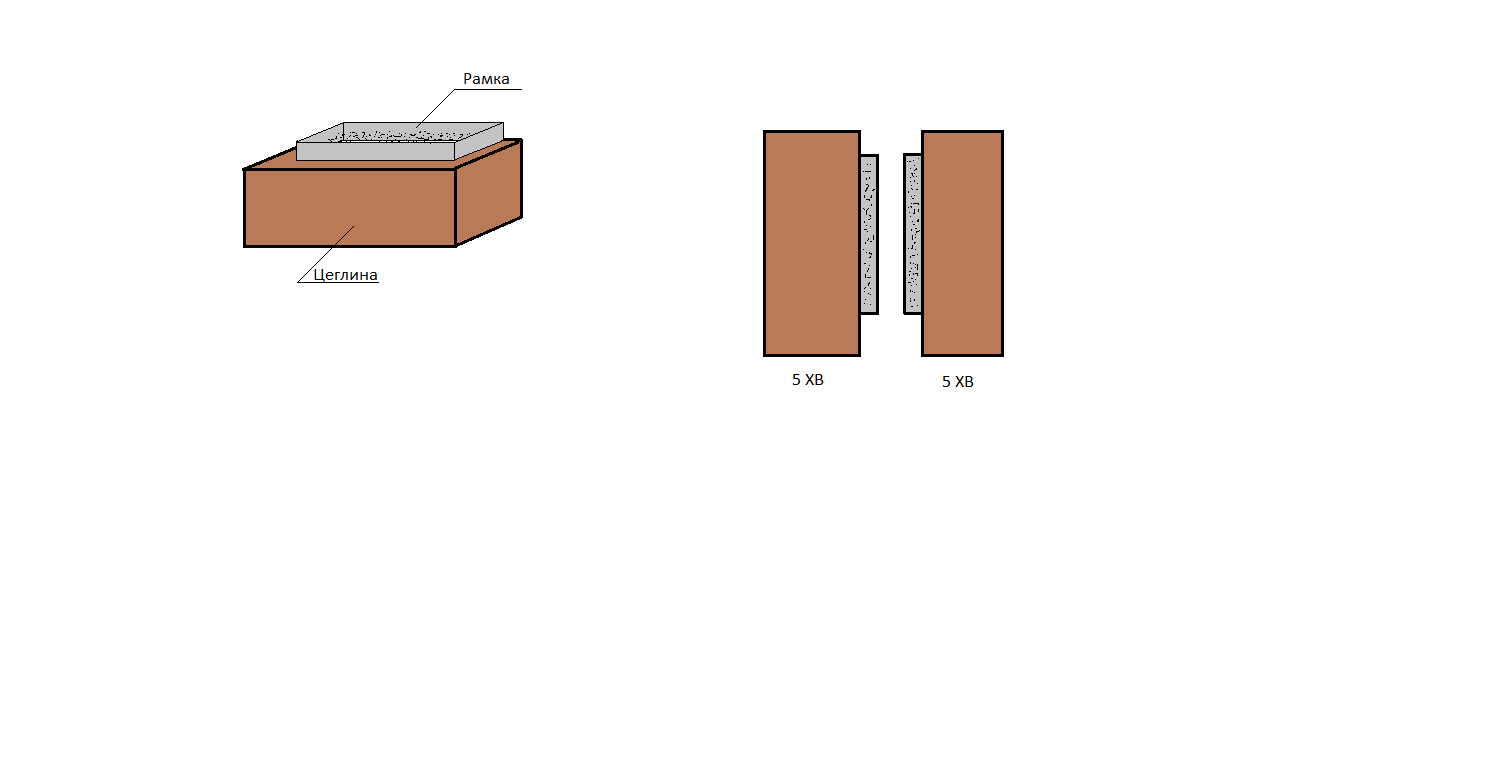

2)Оцінка схильності розчину до сповзання:на цеглину ставимо дерев’яну чи металеву рамку

Рис.2.15 Оцінка розчину до сповзання

Визначення міцності затверділого розчину

Марки розчинів 4,5…200

40

40

70,7 160

Рис 2.16 Стандартні бетонні зразки

Польві методи випробування розчинів

1)Оцінка міцності розчину за видом використаного в’яжучого

Таблиця 2.4

В’яжуче	Марка
Вапно	4;5
Вапно + гіпс	10…25
Гіпс	25…35
Вапно + цемент	50…75
Цемент	100…200

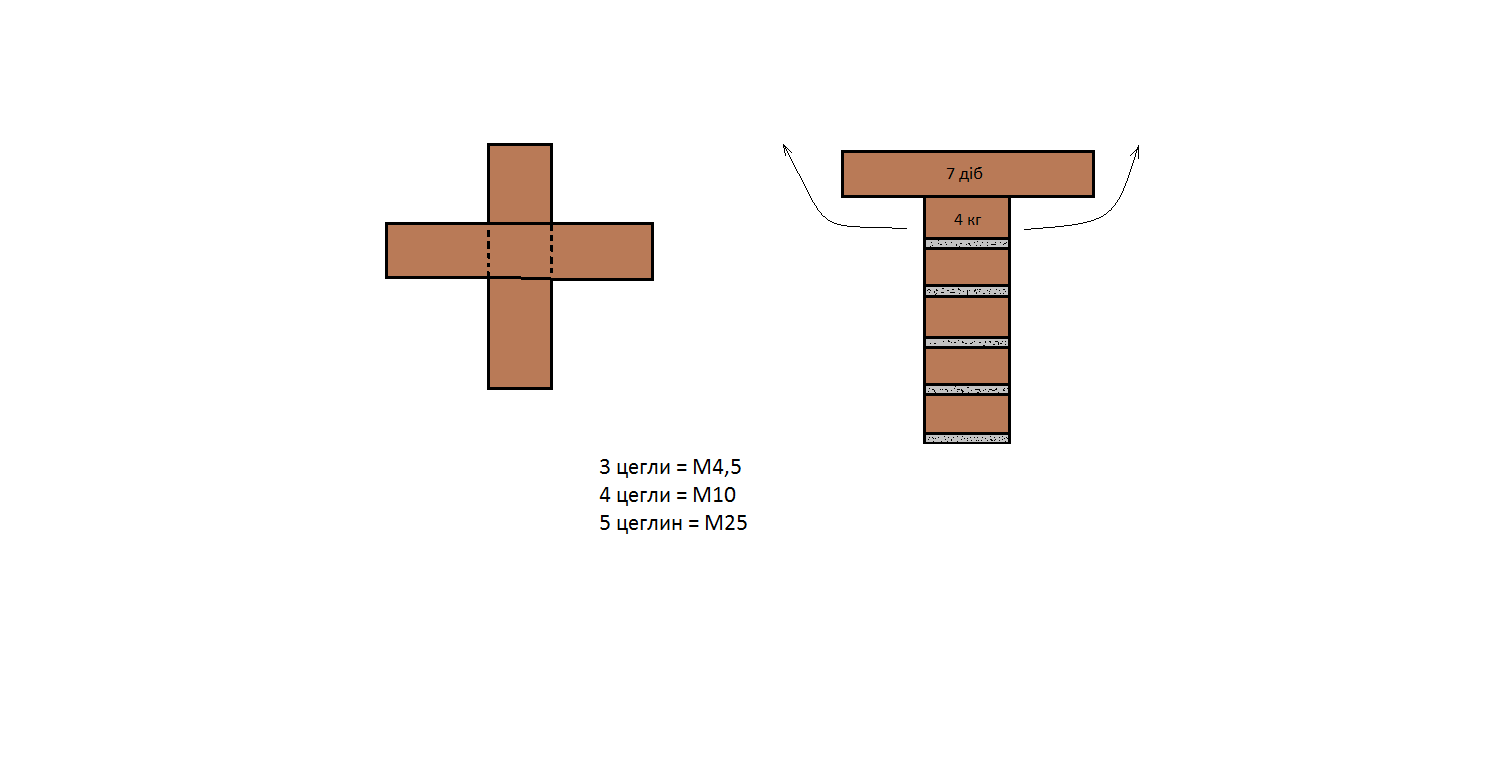

Рис.2.17 Оцінка міцності розчину за його зчепленням з целою

2)Оцінка міцності затверділого розчину у кам’яній кладці:

Зверху будівлі за допомогою молотка і лопатки знімаємо декілька цеглин. З цих цеглин за допомогою молотка і лопатки знімаємо пластини розчину. Ножівкою вирізуємо квадратики склеюємо гіпсовим тістом для отримання кубиків. Кубик видержуємо около доби і випробовуємо на гідравлічному пресі.

50 мм

Рис.2.18 Оцінка міцності затверділого розчину у кам’яній кладці

4)Визначення міцності розчину з використанням штампу:

- Знімаємо декілька цеглин і за допомогою лопатки відбиваємо затверділий розчин. Спилюємо напильником і розрізаємо ножівкою. І склеюємо за допомогою гіпса кубік. Аналогічно штукатурні розчини.

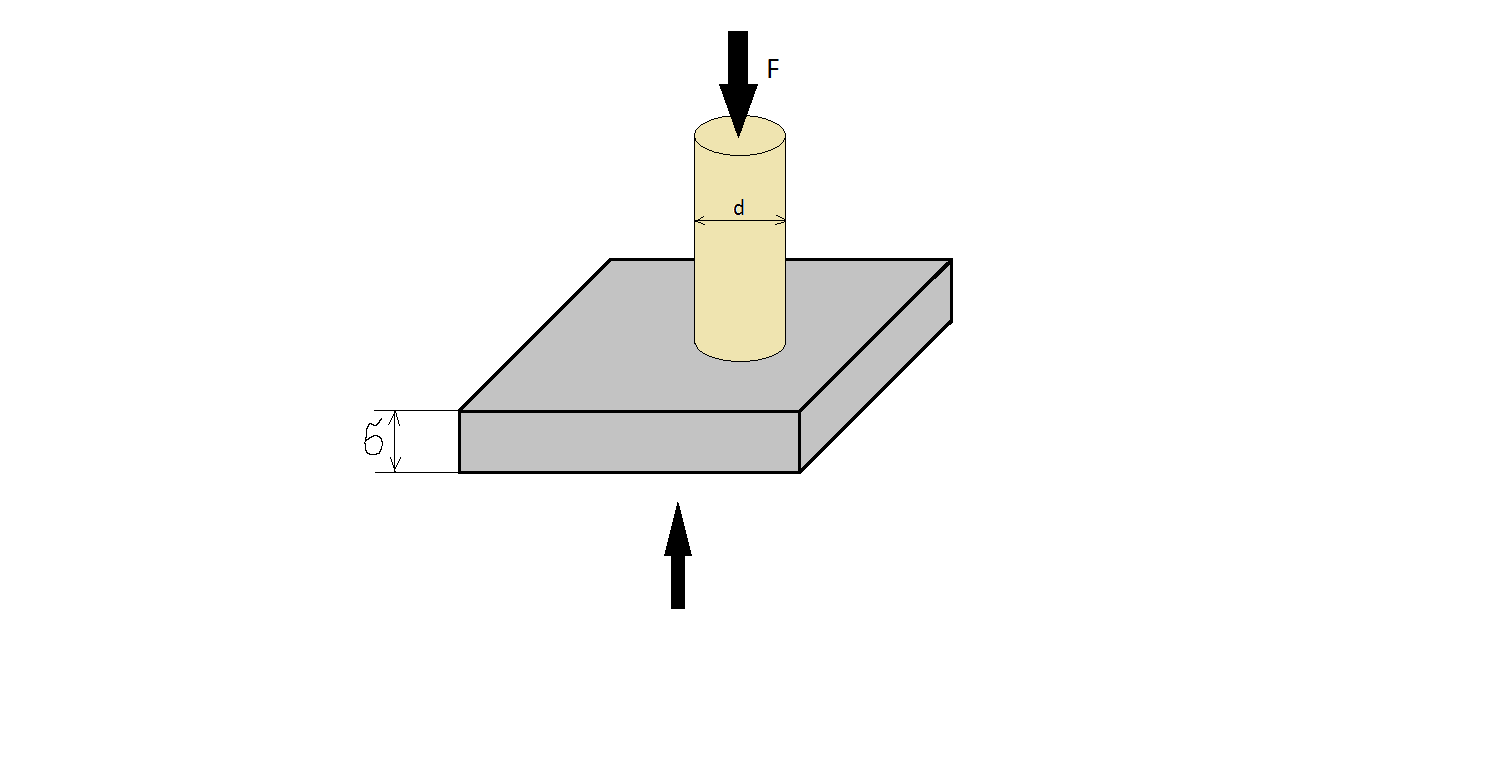

- Спрощений метод з використанням штампу. Штамп сталевий циліндр або призма.

Рис.1.10 Штамп

(2.6)

14
