Снятие. Приём
На втором этапе, в многополярных приёмниках или местах реализации, совершается СНЯТИЕ локи заданного числа полярностей, сформированной электрическим в сетях или волновым в пространстве переходом первого этапа.
Рис.7 Настроечный контур с переменными параметрами.
Антенна S (рис.7), регулируемая на полярность приёма (1) и переменного числа подключений индуктивности 2 с катушками LA, LB,…., LХ, и переменной ёмкости и числа подключений конденсатора 3 с пластинами СA, CB,…., CХ передают принятую многополярную волну на усиление в блок U. Если волна модулированная, то она детектируется в блоке D. Усилитель и детектор соответствуют многополярной волне настроечного контура (современные усилители и детекторы не подходят).
Заметим, что даже модулированные и демодулированные волны имеют многополярную или псевдомногополярную форму.
При обнаружении псевдомногополярных волн вместо элементов 2 и 3, составляющих колебательный приёмочный контур, применяется колебательный контур (см. рис.6), который изготавливается из существующих элементов электроники, радиотехники и телевидения.
----
Средства связи и телевидения Принцип
Многополярные и псевдомногополярные волновые процессы позволяют формировать, передавать и воспроизводить объёмные фантомы для зрительного и слухового восприятий. Для этого микрофоны многополярного или современного традиционного вида, а так же видеокамеры располагаются в пространстве (рис.1 (1), (2) в примере для трёхполярных передач).
Рис. 1 Схема формирования, передачи и приёма многополярных, или псевдомногополярных сигналов и волн для получения зрительных и слуховых объёмных фантомов. Пример приведён для трёхполярных волн.
Звуковые волны и зрительные образы преобразуются на этом этапе в электрические многополярные или псевдомногополярные сигналы преобразователем (3). В преобразователе 3 сигналы усиливаются и модулируются, но уже в многополярном или псевдомногополярном виде.
Затем они передаются в виде сигналов по кабелю к антенне 4, либо на декодирующее устройство 11. Принимающая антенна 5 должна соответствовать виду волны, точно так же как и детекторы 6 и декодеры. Соответствовать вновь образуемым сигналам должны динамики 7 и воспроизводящее зрительный образ устройство 8.
На рис 1 показано отличающиеся признаки (например, двухполярных волн Максвелла 9 и трёхполярные волны Ленского 10) от современного телевидения и вещания.
Формирование сигналов и волн и их передачу смотри в Передача сигналов и волн.
Приём сигналов и волн их демодуляцию смотри в Приём сигналов и волн.
---
Передача сигналов и волн Передача сигналов и волн Ленского
Если применяются существующие двухполярные микрофоны, видеокамеры, усилители низких частот, то они ставятся в специализированную систему как это показано на рис.1.

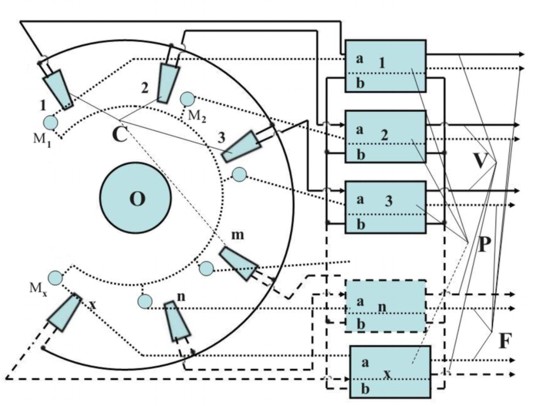

Рис.1. Схема формирования псевдообъёмных и винтовых электрических сигналов Х – полярности для объёмного видения и звуковых фантомов.
Видеокамеры С (1, 2, …., х) ставится в систему. Точно так же компонуется система микрофонов (М1, М2, …, МX) вокруг сцены О.
Вторые концы электрической цепи каждого источника (произведённого телевизионными трубками С (1,2,3,…., х), или съёмочными камерами) и электрического образа звукового сигнала (произведённого микрофонами М1, М2,…., МХ или другими источниками звука) выходят на систему усиления (Р на рис. 1). Усилители видео (а в блоках Р) и аудио (b в блоках Р) передают видеосигналы V и электрические сигналы аудио F в систему, формирующую многополярный сигнал. Например, для записи видео и звука это многодорожечный магнитофон, а для передачи на расстояние – модулирующий блок.
Пример преобразования звука в трёхполярные электрические сигналы и последующее формирование трёхполярных волн приведен на рис 2.
Рис.2. Схема формирования и передачи трёхполярных радиоволн. От микрофонов (1)электрический сигнал подаётся в систему усилителей низких частот (2). Генераторы несущих частот (3) так же ставятся в систему, Модуляция осуществляется в системе 4, а формирование трёхполярных волн в колебательном контуре Ленского 5, где частота задаётся переменными L и C посредством коллектора К. Усилитель 6 высокочастотных модулированных волн и антенна 7 выводят волны в эфир. Формирование волн большего числа полярностей осуществляется по этому же принципу.
-------
