Пересчет односкоростного электродвигатель в двухскоростной.

1.Данный способ расчета применяется если скорость односкоростного двигателя совпадает с высшей скоростью двухскоростного.

Для примера возьмем двигатель 4A90L2 мощность 3,0 кВт. 3000 оборотов в минуту. Электродвигатель имеет следующие обмоточные данные: диаметр провода d=1,08, витков в пазу n=44, количество параллельных ветвей a=1, шаг обмотки по пазам у=11;9, количество пазов статора Z1=24.

Односкоростную обмотку на 3000 оборотов возможно пересчитать в двухскоростную переключаемую 1500/3000 об. мин., для расчета возьмем типовую схему укладки двухскоростного двигателя с шагом у=7, количество пазов статора Z1=24 рисунок №22. [ лит.4]

Если по условиям расчета требуется сохранить мощность электродвигателя 3,0 кВт. при 3000 оборотах, воспользуемся схемой соединения фаз Y/YY, рисунок №2. По схеме на рисунке №23 видно, что при подаче напряжения на вывода 4С1;4С2;4С3 схема соединена в звезду и имеет одну параллельную ветвь a=1 с частотой магнитного поля 1500 об. мин., при переключении на 3000 об. мин. напряжение подается на вывода 2С1;2С2;2С3 и устанавливается перемычка на вывода 4С1;4С2;4С3 схема соединена в звезду и имеет две параллельные ветви a=2. Так как по схеме соединений обмотка на 3000 об. мин. соединена в звезду и две параллельные ветви, обмоточные данные односкоростного электродвигателя пересчитываем на две параллельные ветви a=2.

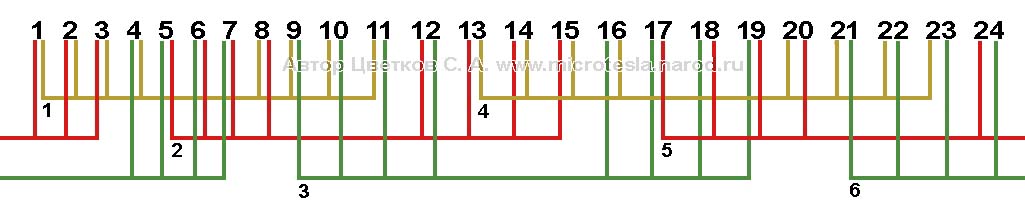

Рис. 22 Типовая схема укладки двухскоростного двигателя

При увеличении количества параллельных ветвей, количество проводников в пазу увеличивается в два или более раз, а сечение провода уменьшается в два или более раза. Сечение провода диаметром d=1,08 равно S=0,916, уменьшаем сечение в два раза 0,916/2=0,458 возможно использовать провод диаметром d=0,75. Увеличиваем количество витков в пазу n=44 в два раза 44×2=88. После пересчета получилось: диаметр провода d=0,75, количество витков в пазу n=88, так как переходим на двухслойную обмотку количество витков в секции n=44. Используя этот способ пересчета односкоростного электродвигателя в двухскоростной сохраняется мощность электродвигателя при 3000 об. мин., а мощность обмотки на 1500 об. мин. примерно в 2,5 раза меньше. [ лит.4]

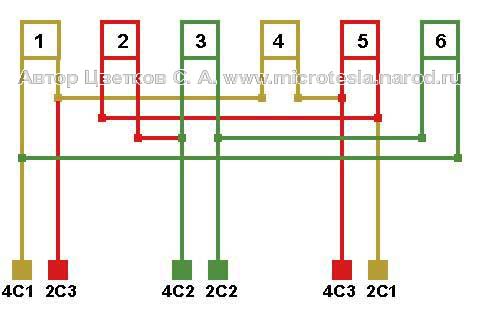

Рис. 23 Схема соединения фаз Y/YY

Если по условиям расчета требуется максимально увеличить мощность низшей скорости обмотки 1500 об. мин. воспользуемся схемой соединения фаз Δ/YY рисунок №24. По схеме на рисунке №24 при включении скорости 1500 об. мин. обмотка переключается в треугольник и одну параллельную ветвь. Расчет количества витков в пазу и диаметра провода выполняем как в предыдущем примере для рисунка №23, но полученное количество витков в пазу увеличиваем на 15%, а полученное по расчету сечение провода уменьшаем на 15%. Соответственно уменьшится мощность двигателя при 3000 об. мин., мощность двигателя при 1500 об. мин. составит примерно 50% от мощности переделываемого односкоростного электродвигателя. [ лит.4]

Рис. 24 Схема соединения фаз Δ /YY
