3.3 Вимірювання параметрів котушок індуктивності

Всередині котушки магнітне поле, створене нижніми ділянками провідника, й верхніми, має однаковий напрям. За межами котушки напрям створеного поля від верхніх та нижніх ділянок провідника різний. Силові лінії, густина яких велика всередині котушки, замикаються через зовнішній простір. Якщо довжина котушки набагато більша за її товщину, то напруженість магнітного поля за межами котушки дуже мала, майже нульова. На рисунку це відповідає меншій густоті силових ліній за межами котушки

В довгій котушці напруженість магнітного поля всередині рівномірна вздовж її осі за винятком країв. Величина напруженості магнітного поля й магнітної індукції в котушці залежить від сили струму, що протікає через провідник і від геомертричних факторів: розмірів, числа витків та способу намотки, форми внутрішньої області. Магнітний потік через внутрішній переріз котушки прямо пропорційний силі струму:

де - магнітний потік, - сила струму. Коефіцієнт пропорційності називається індуктивністю котушки й є її основною характеристикою.

Магнітна індукція всередині довгого соленоїда в СГС дорівнює

де B - магнітна індукція, c - швидкість світла, N - кількість витків, l - довжина котушки. Тому магнітний потік

Енергія магнітного поля в котушці дорівнює

Електорорушійна сила індукції

При зміні сили струму в провіднику виникає електрорушійна сила індукції, пропорційна індуктивності котушки та швидкості зміни сили струму:

Електрорушійна сила індукції завжди направлена так, щоб протидіяти зміні сили струму. При зростанні сили струму, е.р.с. індукції намагається сповільнити його, при зменшенні, навпаки, підтримує струм в провіднику. Цим пояснюються інерційні властивості котушки інтенсивності та її використання у фільтрах низьких частот.

Реактивний опір

Котушка, як будь-який провідник, має також активний опір, що визначається довжиною і товщиною дроту, з якого вона намотана. Зазвичай, активний опір котушки бажано зробити якомога меншим, оскільки він впливає на характеристики котушки, й саме на ньому при проходженні струму виділяється тепло за законом Джоуля-Ленца, що призводить до втрат енергії.

Час перехідного процесу

де R - активний опір кола, зокрема у випадку кола, що складається тільки з котушки індуктивності - активний опір котушки. Час перехідного процесу тим більший чим більша індуктивність котушки і менший активний опір.

Рівняння для ланки кола з котушкою індуктивності

де - прикладена напруга, R - активний опір котушки.

Індуктивність

Індуктивність котушки залежить від числа витків, довжини та діаметра котушки, наявності та типу осердя і наявності екрану. Осердя із феромагнітних матеріалів підвищує величину індуктивності і дають можливість в певних межах регулювати її величину введенням та виведенням осердя. Іноді для осердя застосовують латунь. Введення металевого осердя в залежності від матеріалу змінює величину індуктивності.

Розділ 4

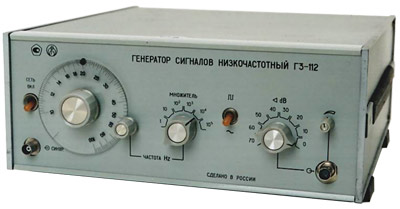

4.1 Генератор звукових сигналів

Пристрій потужність споживання не більше ніж 60 VA відносної вологості 80% атмосферний тиск є-60-106 кПа (450-800 mmHg) розміри 312 x 133 х 328 мм

Масса 8 кг
