Технические характеристики
Габариты, мм: |
2000x2020x2185 |
Начало серийного производства: |
1978 |
Мощность двигателя главного движения, кВт: |
8 |
Масса станка с выносным оборудованием, кг: |
4050 |
Класс точности: |
Н |
Модель ЧПУ: |
Н33-1М |
Минимальная частота вращения шпинделя, об/мин: |
31.5 |
Максимальная частота вращения шпинделя, об/мин: |
1600 |

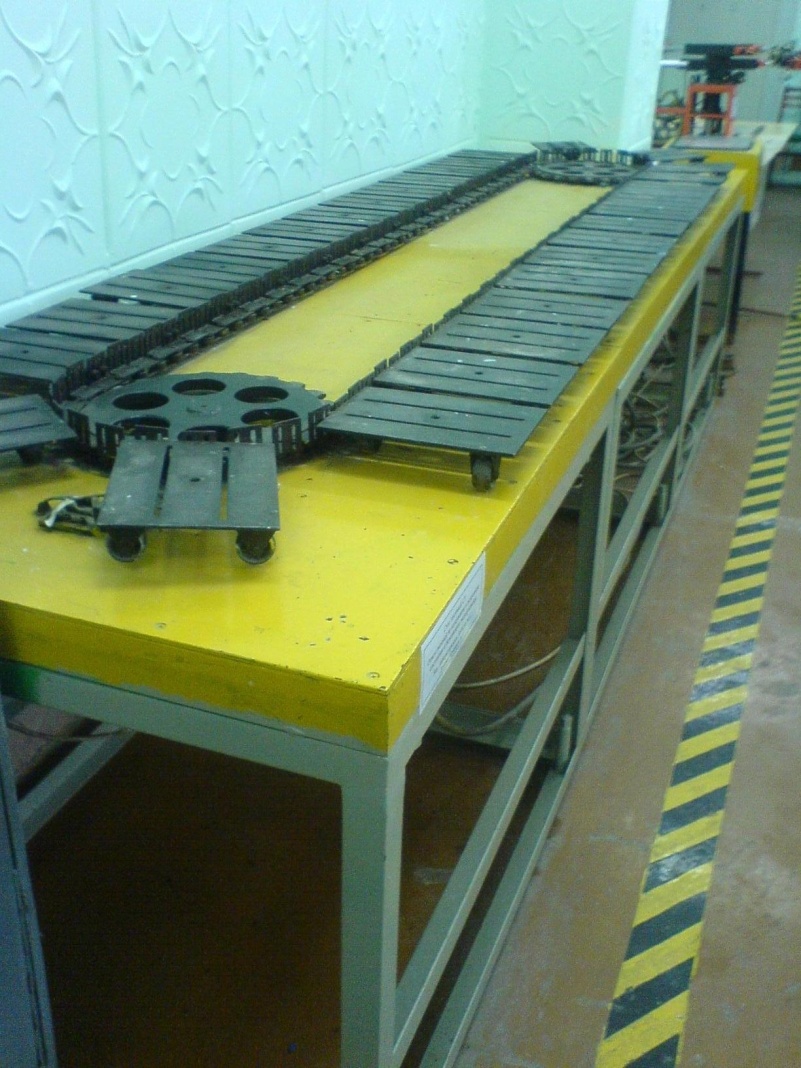

Стол тактовый СТ.
Предназначен для транспортирования штучных грузов в горизонтальном направлении.
Технические характеристики
Габаритные размеры, мм:
длина: 3000
ширина: 650
Скорость перемещения: 0.25 м/с.

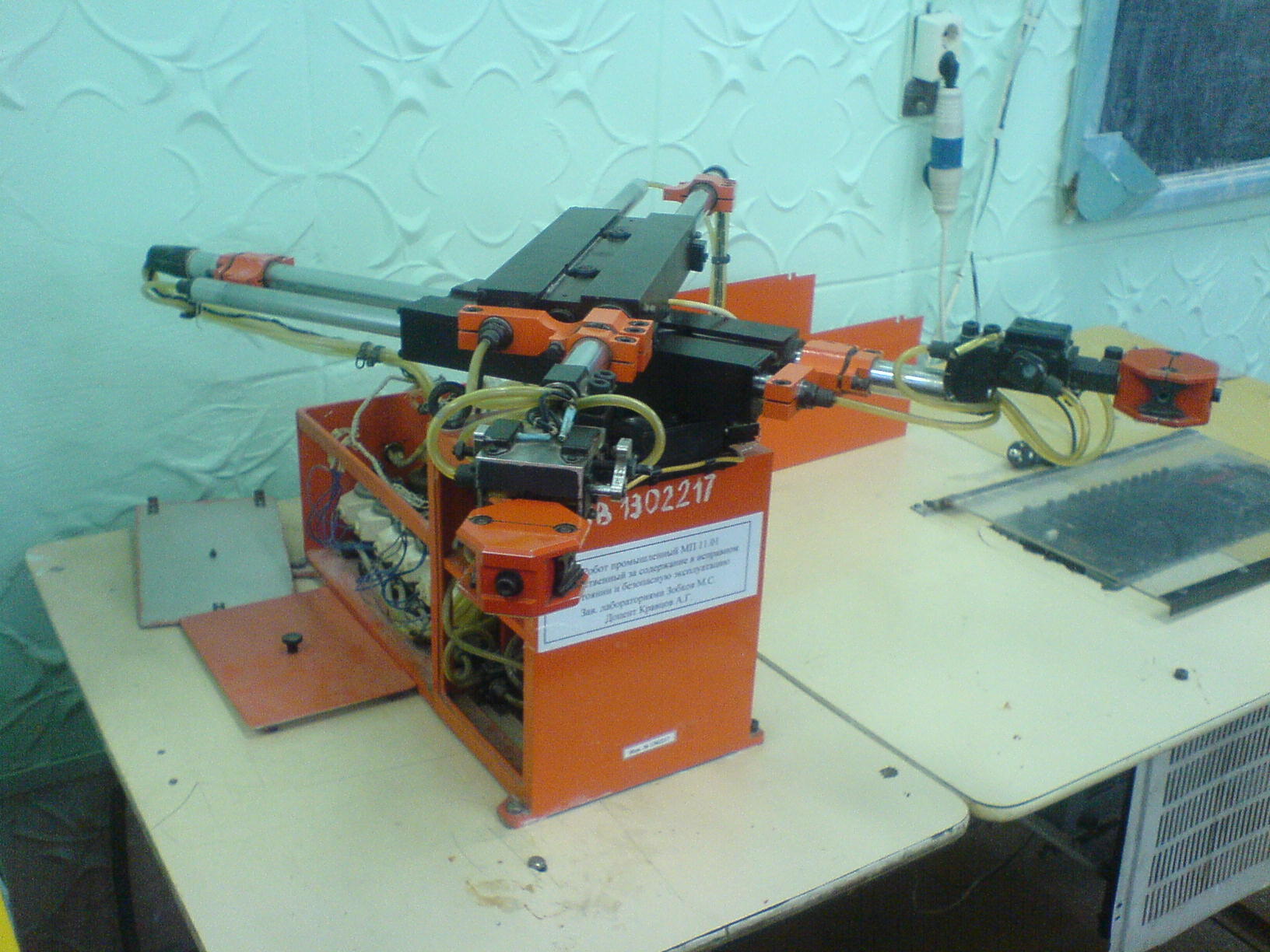

Промышленный робот МП 11.01.
Манипулятор МП 11.01 предназначен для выполнения операций транспортирования и ориентирования деталей при автоматизации технологических процессов сборки, штамповки и др.

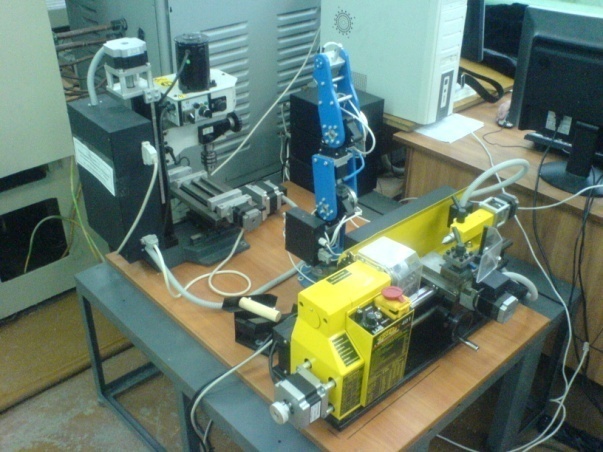

Учебная мини ГПС.

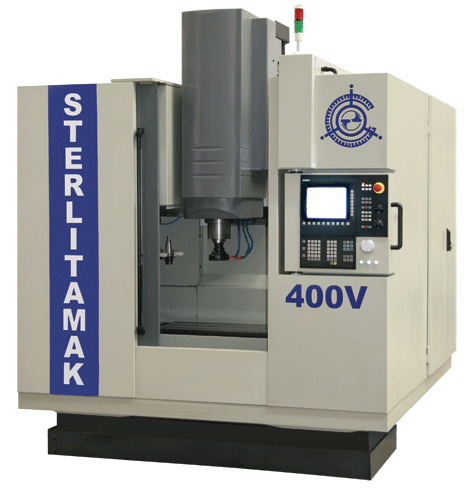

Станок 400v
Станок фрезерно-расточный с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) модели 400V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Общий вид

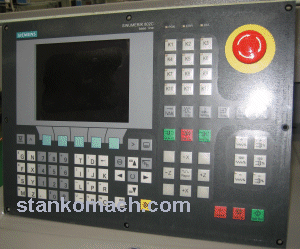

Система ЧПУ.
SINUMERIK 802D sl – это система управления, которая объединяет все компоненты ЧПУ (NC, PLC, HMI) в одном устройстве. Через интерфейс DRIVE-CLiQ возможно подключить до 5 цифровых приводов. Из них 2 оси могут быть заявлены как шпиндели. Простое управление входами/выходами осуществляется через шину PROFIBUS. Такая конструкция обеспечивает очень простое и надежное подключение с минимумом соединительных проводов. Вместе с модульной структурой системы приводов Sinamics S120, система управления спроектирована для обеспечения максимальной гибкости. Объем функций системы управления делает ее идеальной для использования на стандартных токарных, фрезерных, токарно-фрезерных и шлифовальных станках, начиная с единичного производства и заканчивая 3-осевыми задачами производства пресс-форм. Наличие дополнительной неинтерполируемой оси в группе приводов, управляемой от PLC, расширяет область применения системы.
Оснастка.

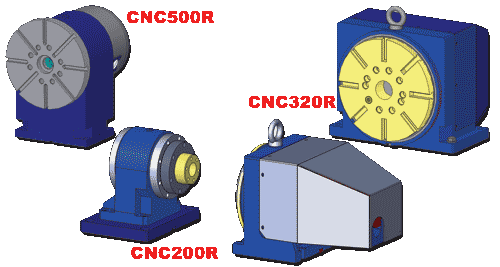

Столы поворотные моделей CNC 200R, CNC 320R и CNC 500R предназначены для расширения технологических возможностей станков с числовым программным управлением в качестве дополнительных (одной или двух) координат.
CNC 200R - стол поворотный с горизонтальной осью вращения, диаметр планшайбы 200 мм.
CNC 320R - стол поворотный с горизонтальной осью вращения, диаметр планшайбы 320 мм.
CNC 500R - стол поворотный с горизонтальной осью вращения, диаметр планшайбы 500 мм.
Столы поворотные моделей CNC 200R, CNC 320R, CNC 500R могут применяться как отдельно либо попарно, так и в комплекте с задней бабкой TS70 различных модификаций (с ручным зажимом, с пневмозажимом, с планшайбой, установленной на шпинделе).
Наименование параметров CNC 200R CNC 320R CNC500R
Грузоподъёмность стола, кг |
300 |
500 |
1000 |
Диаметр планшайбы, мм |
200 |
320 |
500 |
Диаметр центрального отверстия, мм |
60Н6 |
60Н7 |
100Н7 |
Ширина направляющего паза, мм |
12Н11(12Н7) |
14Н11(14Н7) |
8Н11(18Н7) |
Количество Т-образных пазов |
8 |
8 |
8 |
Дискретность отсчета, град. |
0,001 |
0,001 |
0,001 |
Точность позиционирования |
0,006 |
0,006 |
0,006 |
Крутящий момент, Нм |
640 |
1020 |
3050 |
Наибольшая частота вращения стола, об/мин (при двиг. с n =3450 об/мин) |
28 |
17 |
15 |
Число ступеней подач |
Регулирование бесступенчатое |
||
Допустимая радиальная сила, кН |
38,8 |
42,1 |
90,7 |
Допустимая осевая сила, кН |
27,9 |
31,7 |
68,1 |
Передаточное отношение |
105 |
169 |
191 |
Электродвигатель привода вращения стола |
|
|
|
- номинальный крутящий момент, Нм |
6* |
6* |
16* |
- номинальная частота вращения, Нм |
2000 |
2000 |
2000 |
- максимальная частота вращения, Нм |
3000 |
3000 |
3000* |
Масса стола, кг, не более |
170 |
250 |
400 |
* в зависимости от комплектации электрооборудования

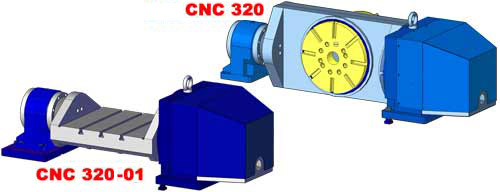

Столы поворотные моделей CNC 320 и CNC 320 -01 предназначены для расширения технологических возможностей станков с числовым программным управлением в качестве дополнительных (одной или двух) координат.
CNC 320 - стол поворотный двухосевой, диаметр планшайбы 320 или 500, по заказу.
CNC 320 -01 - стол поворотный с установочной плитой.
Столы поворотные моделей CNC 320 и CNC 320 -01 могут поставляться с задней бабкой, на корпусе которой имеется горизонтальная поверхность с тремя пазами (стол) для установки приспособления и т.п. (опция).
Наименование параметров CNC 320 CNC 320-01
Грузоподъёмность стола, кг |
500 |
500 |
Диаметр планшайбы, мм |
320 (500)* |
- |
Диаметр центрального отверстия, мм |
60H7 |
- |
Размеры Т-образных пазов |
14H11 (14H7) |
14H7 |
Количество Т-образных пазов |
8 |
3 |
Дискретность отсчета, град. |
0,001 |
0,001 |
Точность позиционирования |
0,006 |
0,006 |
Крутящий момент на планшайбе, Нм |
1020 |
1020 |
Наибольшая частота вращения стола, об/мин (при двиг. с n =3450 об/мин) |
17 |
17 |
Число ступеней подач |
Регулирование бесступенчатое |
|
Допустимая радиальная сила, кН |
42,1 |
42,1 |
Допустимая осевая сила, кН |
31,7 |
31,7 |
Передаточное отношение |
169 |
169 |
Электродвигатель привода вращения стола |
|
|
- номинальный крутящий момент, Нм |
6* |
6* |
- номинальная частота вращения, Нм |
2000 |
2000 |
- максимальная частота вращения, Нм |
3000 |
3000 |
Масса стола, кг, не более |
400 |
320 |
* опция

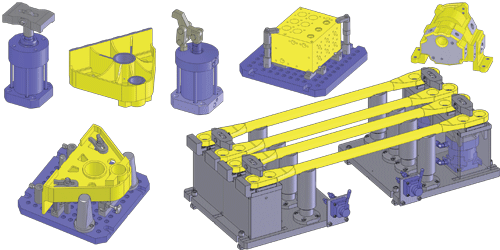

Инженерная технология выражается в стремлении к упрощению каждой фигурации станка и его эксплуатации, а особенно - установке детали на станке и удобном и быстром закреплении с точки зрения оператора. Унификация зажимных элементов, создание готовых узлов (пневмозажимов центрирующих элементов и т.д.) позволяет сократить сроки изготовления технологической оснастки. Оснасткой обеспечивается выполнение основных требований: сокращение продолжительности подготовительного цикла за счет сроков изготовления и отладки средств.

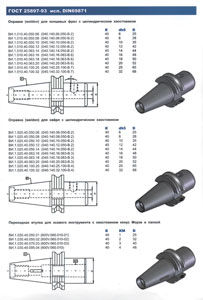

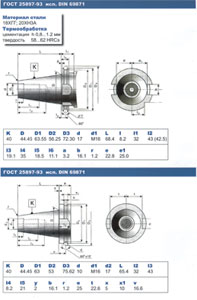

ОАО "Стерлитамакский станкостроительный завод" предлагает своим заказчикам вспомогательный инструмент различного назначения. В настоящее время Стерлитамакским станкостроительным заводом начат выпуск высокоточного вспомогательного инструмента для станков со шпинделем SK 40 ГОСТ 25827-93 в двух исполнениях базирующего хвостовика, DIN69871 и MAS 403BT. Вспомогательный инструмент изготавливается из легированной стали марки 18ХГТ ГОСТ 4543-71. Точность исполнения конуса, угол конуса, предельные отклонения формы по ГОСТ 19860-93. Шероховатость поверхности базирующего конуса Ra 0,2...0,4 мкм
|
|
