Компьютерный Редактор
Редактор предлагает прямой доступ ко всем параметрам АКСОН. Компьютер должен иметь MIDI-интерфейс с вводом и выводом.
Установка в Windows
■ Вставляют приложенный CD АКСОН в дисковод и ждут автозапуска. Если приложение с CD не запускается автоматически, запустите приложение вручную, дважды щелкая по "Autorun.exe" в корневой папке CD.
■ Выбрать язык в Мастере установки программного обеспечения.
■ Указать место установки по умолчанию. Если Вы предпочитаете иное расположение, пожалуйста, щелкните по "Change".
■ Нажмите " Finish", чтобы завершить установку.
■ Запуск приложения: Пуск \Программы \TerraTec \AX АКСОНА 100 \ Редактор AX 100.
Установка в mac os X
На CD файлы изображений расположены в Editor\MAC:
■ AXON_AX_100_MKII_Editor_PPC_Vx.x.x.dmg (G4/G5 ОС 10.3)
■ AXON_AX_100_MKII_Editor_Universal_Vx.x.x.dmg. (G4/G5/Intel ОС 10.4 или выше)
Смонтируйте корректное изображение для своей системы, дважды щелкая и скопируйте программу, содержавшую там к Вашей папке программ.
Редактор может быть запущен в System\Programs, когда установка полна.
Подключение
Чтобы работать с Редактором, у Вас должно быть двунаправленное соединение между АКСОН и MIDI-интерфейсом
Как только Вы установили соединение, выберите MIDI-порт своего компьютера, с которым соединен АКСОН.
Закладка GLOBAL поле PC MIDI I/O devices
щелкните по кнопке "Connect".
Появится раскрывающееся поле под «АXON Connection» где появится сообщение "Connectс AX 100 Версий MKII x.xx".
Теперь Редактор готов к использованию, позволяя удаленно управлять всеми параметрами АКСОН в режиме реального времени и контролировать достигнутые результаты.
Общие сведения о работе с Редактором
В большинстве случаев функции идентичны работе с устройством. Однако, использование компьютера предоставляет доступ к дополнительным опциям.
Страница Global
Кнопки Load all settings / Save all settings Загрузить / Сохранить все настройки
Используя эти кнопки, Вы можете сохранить настройки всего устройства на жестком диске как файл SysEx, и восстановить их позже.
Это полезно перед обновлением встроенного микропрограммного обеспечения или может использоваться в общих резервных целях.
Страница Preset
Presets - Get Preset / Store to
" Get Preset ", активирует предварительную установку, выбранную в выпадающем меню.
"Store to" сохраняет предварительную установку в одной из первых 128 позиций памяти АКСОНА. Выберите число, под которым можно сохранить предустановку в выпадающем меню справа от кнопки "Store to".
Load from Disk / Save to Disk Загрузка с Диска/Сохранение
Чтобы сохранить отдельные предустановки на жестком диске, используйте кнопку "Save to Disk". Это генерирует файл с окончанием.axp, который Вы можете перезагрузить в устройство, используя кнопку "Load from Disk". Это дает Вам удобный способ обмениваться предустановками с другими пользователями АКСОН.
Miscellaneous Разное
■ Функции, которые не доступны из-за текущей установки, отображены серым.
■ Метки могут измениться согласно установке, например. Pickcontrol / DynControl.
Firmware update Обновление прошивки
Для обновления прошивки AX 100 MKII, выполните следующие действия:
1. Установите последнюю версию программы Редактора и сохраните все настройки на свой компьютер.
2. Нажмите кнопки PRESET+ UTILITY+ EDIT при включении AX 100 MKII.
на дисплее появится:
3. AXON войдет в режиме обновления, и вы можете отпустить кнопки.
Подождите, пока не появится следующее сообщение.
4. Запустите программу Редактор AXON на вашем компьютере.
5. Убедитесь, что MIDI-Out порт компьютера подключен к AXON.
Выберите соответствующий «PC MIDI out device" в редакторе на закладке «Global»
6. Нажмите "Firmware Update". Откроется диалоговое окно для выбора файла. Выберите нужный файл обновления (файл с расширением .axu ) и нажмите кнопку " Open".
7. Появится запрос Вы хотите обновить прошивку в «медленном режиме»? Как правило, в этом нет необходимости, и можно нажать кнопку "Нет". Однако, если у вас возникли проблемы с обновлением, можно попробовать использовать медленный режим. В этом режиме передача, данных идет более медленными темпами. Это относится только для обновления на ПК.
8. На Индикаторе AXON появляется индикатор прогресса загрузки.

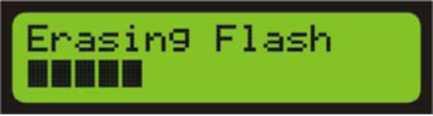

9. Подождите окончания процесса загрузки. Затем на дисплее AXON появится:
10. Подождите завершения процесса. После этого на дисплее AXON появляется:
11. В конце AXON автоматически перезагрузится с новой прошивкой.
12. ВНИМАНИЕ: Если этого не произойдет, вы должны перезагрузить AXON вручную. Однако, для полной уверенности следует подождать 30 секунд после завершения работы прогресс-индикатора, поскольку в противном случае модуль памяти возможно, не будет записан правильно, что приведет к полному отказу устройства.
