1.9. Расчет шума, проникающего по вентиляционным каналам и отверстиям в помещения корпуса судна и надстройки

Требуется определить уровень шума, проникающего по вентиляционному воздуховоду из шумного помещения в изолированное помещение (рисунок 7). Звукопроводящая площадь воздуховода — _, звукоизоляция его или звукопоглощение установленного внутри воздуховода глушителя — ЗИ_К.

Ллл

ЗИ S

Рисунок 1.7. – Схема движения звуковой волны из шумного в изолированное помещение

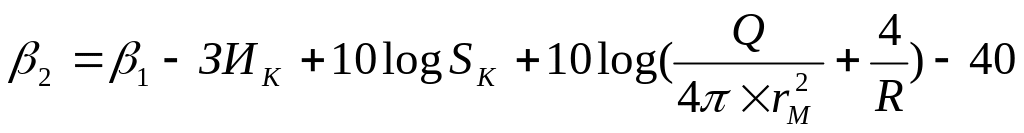

Уровень шума в изолированном помещении определится по формуле, дб

(1.16)

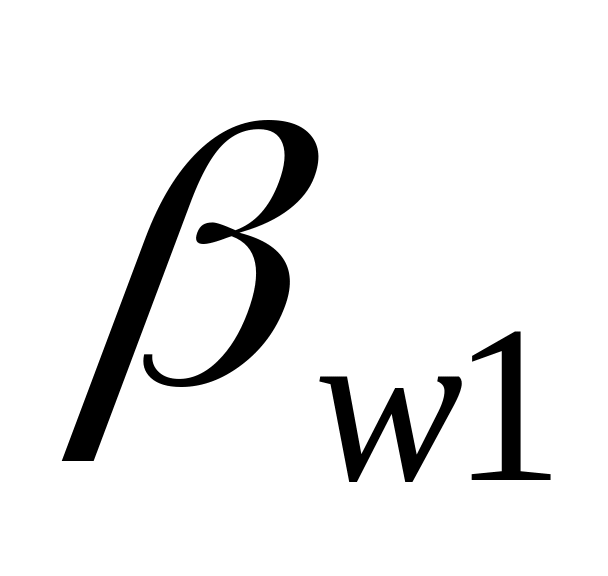

– уровень звука в начале канала, дб;

ЗИ – звукопоглощение установленного в канале глушителя. Определяется по формулам представленным выше, дб;

– звукопроводящая площадь воздуховода, см ;

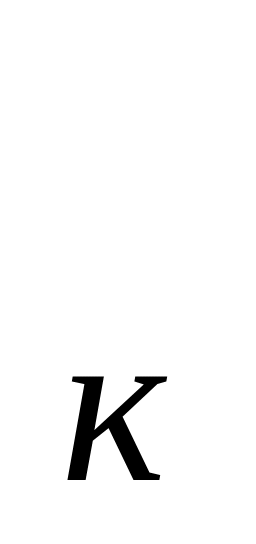

– коэффициент направленности излучения , определяемый в зависимости от местоположения устья канала в стене изолированного помещения (Таблица 1.5.);

– расстояние от от выходного отверсттия канала в изолированном помещении до точки расчета уровня шума в нем, м;

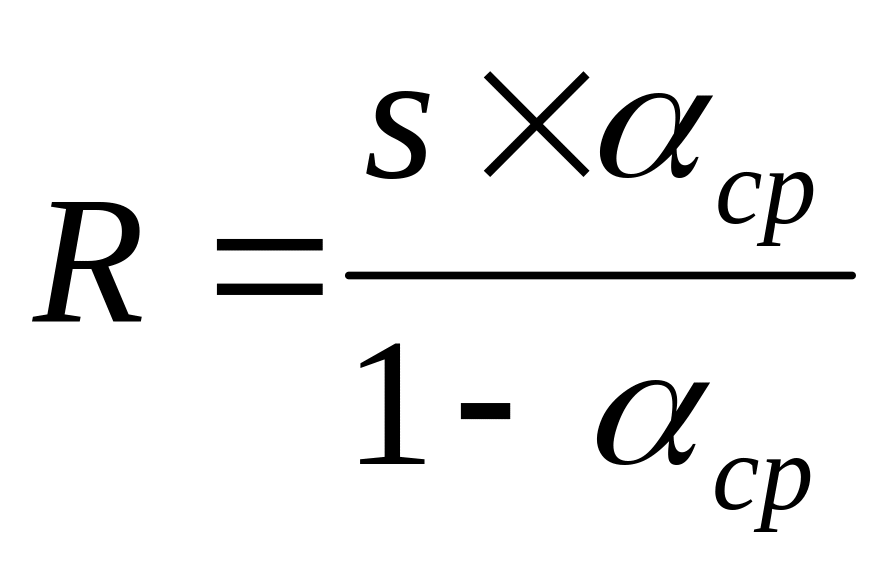

– постоянная изолированного помещения;

– общая площадь ограждения помещения звукоизолирующим покрытием, м ;

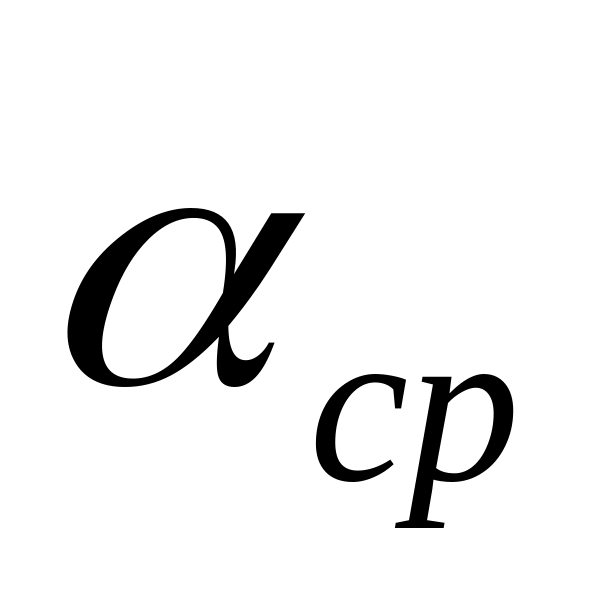

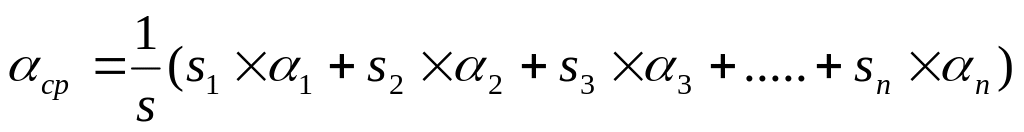

– площади отдельных участков покрытия помещения , обладающих соответственно коэффициентами звукопоглощения

Пример расположения вентилятора и глушителя в надстройке

Рассмотрим конструкцию судового глушителя — пластинчатого глушителя для вентиляторов машинных отделений. Эти весьма мощные вентиляторы излучают на судне шум, уровень которого превышает на отдельных частотах 120 дб. Шум имеет место на судовом мостике, где располагается входная решетка вентиляционной шахты, а также в машинном отделении, препятствующий восприятию команд и травмирующий слуховые органы людей.

С целью ослабления шума внутренняя поверхность вентиляционной шахты облицована звукопоглотителем — слоем хлоп чатобумажной ваты, пропитанной огнезащитным составом. Кроме того, в шахту введены дополнительные звукопоглощающие щиты-пластины. Такой глушитель получил название шахтного. На рисунке 1.8. показано, как должны быть расположены звукопоглощающие щиты и облицовка (а также вентиляторы), чтобы уменьшить шум как на палубе, так и в машинном отделении.

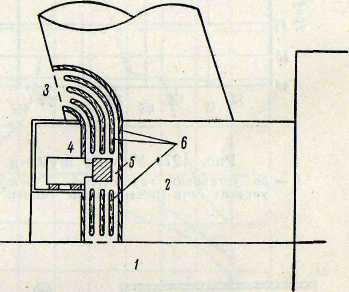

Рисунок 1. 8. – Расположение вентилятора и глушителя в надстройке

1 – вентилируемое машинное отделение; 2 – надстройка; 3 – входная вентиляционная решетка; 4 – вентилятор; 5 – вентиляционная шахта; 6 – звукопоглощающие щиты и облицовка

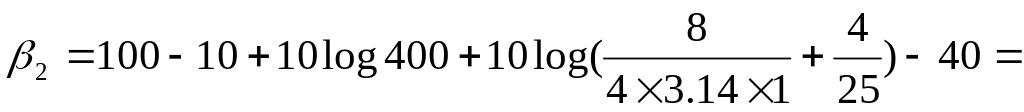

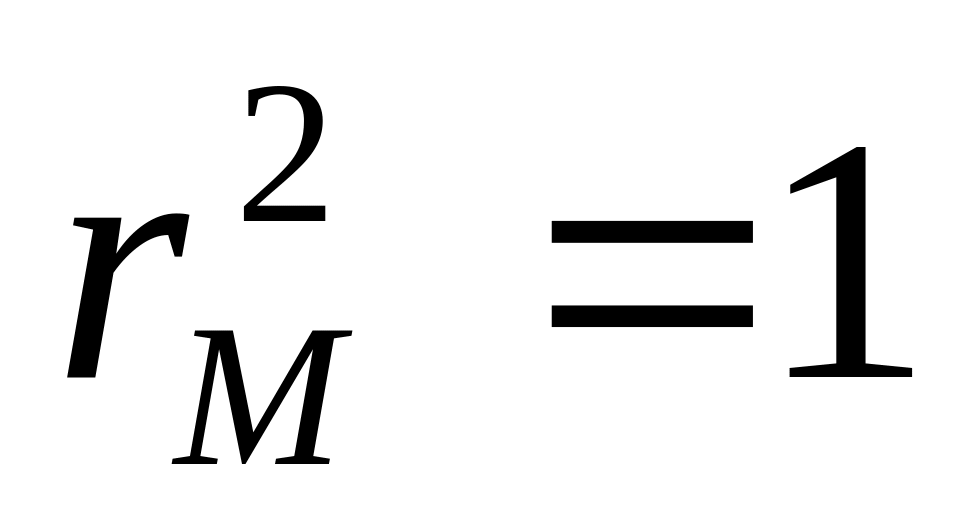

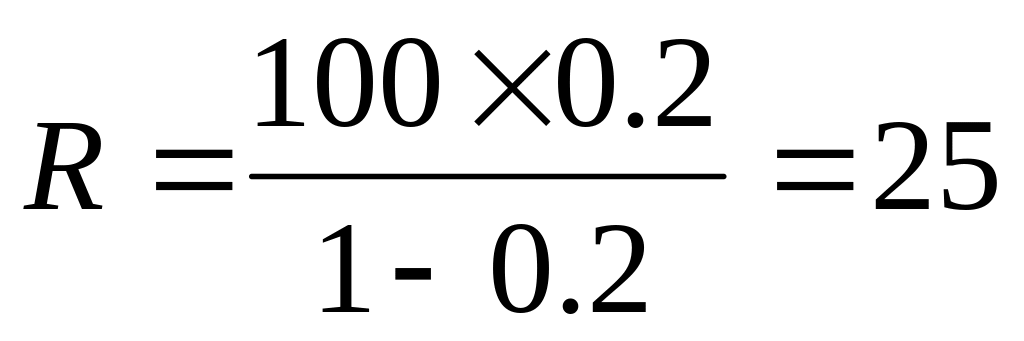

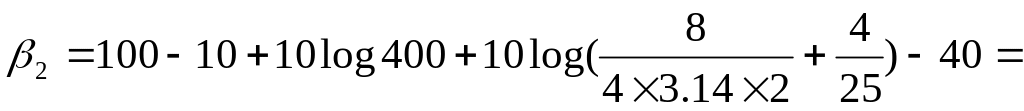

Пример 1.5. Площадь вентиляционного канала, соединяющего шумное помещение с изолированным, =0,04 м = 400 см ; звукоизоляция канала (с учетом отражения звука на решетках) =10 дб. Вентиляционный канал расположен в углу помещения. Определить уровень шума в изолированном помещении, имеющем площадь стен =100 м², средний коэффициент поглощения =0,2 и геометрические параметры помещения: длина (вдоль диаметральной плоскости судна) =10 м, ширина (в плоскости шпангоута) =4 м, высота = 2 м на расстоянии 1 и 2 метра от звукового канала.Уровень шума в шумном (соседнем перед входом в канал) помещении =100 дб. Вентиляционный канал находится в верхнем углу изолированного помещения
