31. Однофазный переменный ток. Основные характеристики.

Переменным электрическим током называется ток, периодически меняющийся по величине и направлению.

Основное достоинство переменного тока заключается в возможности трансформировать напряжение. Кроме того, электрические машины переменного тока надежней в работе, проще по устройству и эксплуатации.

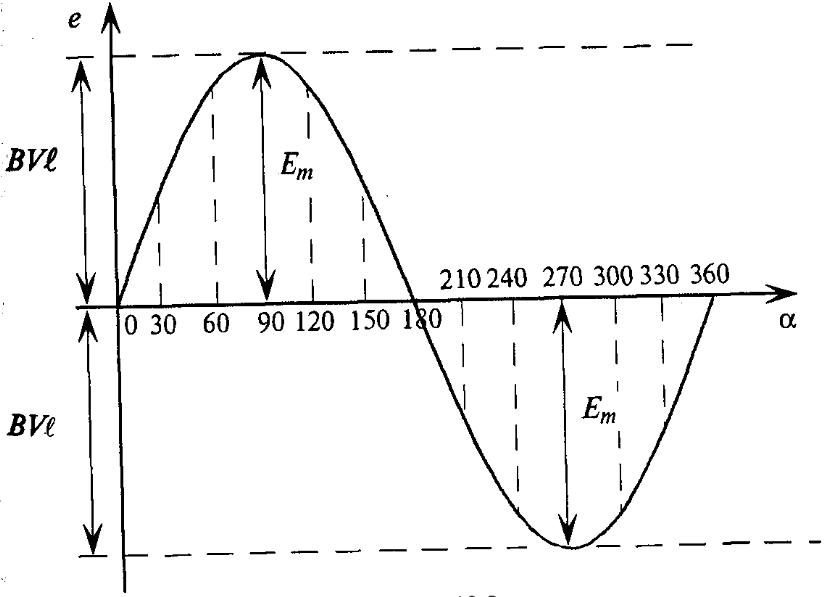

Говоря о переменном токе, обычно имеют в виду синусоидальный переменный ток, т. е. ток, изменяющийся по синусоидальному закону. При синусоидальном токе ЭДС электромагнитной индукции, самоиндукции и взаимоиндукции изменяются по синусоидальному закону. Синусоидальный переменный ток проходит в замкнутой линейной электрической цепи под действием синусоидальной ЭДС.

Амплитуда – это максимальное значение периодически изменяющейся величины.

Период – это время, в течение которого переменная величина делает полный цикл своих изменений, после чего изменения повторяются в то же последовательности.

Обозначается период буквой Ти измеряется в секундах

Частота – это число периодов за единицу времени.

Обозначается частота буквойf, f= 1/T, и измеряется в герцах.

Угловая скорость – характеризуется углом поворотом рамки в единицу времени.

Обозначается ω (омега), .

Мгновенное значение – значение в данный момент времени.

Действующее значение переменного тока – значение переменного тока эквивалентное постоянному току по тепловому действию.

Действующее значение переменного тока в раза меньше его амплитудного значения.

32. Электрические цепи синусоидального тока с активным сопротивлением.

В общем случае цепь переменного тока характеризуется тремя параметрами: активным сопротивлением R, индуктивностью L и емкостью С. В технике часто применяются цепи переменного тока, в которых преобладает один или два из этих параметров.

При анализе работы и расчетах цепей исходят из того, что для мгновенных значений переменного тока можно использовать все правила и законы постоянного тока.

Активным сопротивлением R обладают элементы, которые нагреваются при прохождении через них тока (проводники, лампы накаливания, нагревательные приборы и т.д.).

Е сли к активному сопротивлению R приложено синусоидальное напряжение , то и ток в этой цепи изменяется по синусоидальному закону:

Ток в цепи с активным сопротивлением совпадает по фазе с напряжением, так как начальные их фазы равны.

33. Электрические цепи синусоидального тока с индуктивностью.

Идеальной называют индуктивность L такой катушки, активным сопротивлением R и емкостью С которой можно пренебречь, т.е. R = 0 и С=0.

Если в цепи идеальной катушки индуктивностью Lпроходит синусоидальный ток ,то этот ток создает в катушке синусоидальный магнитный поток , который индуктирует в катушке ЭДС самоиндукции.

Тогда

Т аким образом, ЭДС самоиндукции в цепи с идеальной индуктивностью L, как и ток, вызвавший эту ЭДС, изменяется по синусоидальному закону, но отстает от тока по фазе на угол .

Следовательно

Для существования тока в цепи с идеальной индуктивностью необходимо приложить к цепи напряжение, которое в любой момент времени равно по величине, но находится в противофазе с ЭДС, вызванной этим током. I=U/ωL.

Закон Ома для этой цепи можно записать так:

Индуктивное сопротивление Х_L– это противодействие, которое ЭДС самоиндукции е_Lоказывает изменению тока.
