7. Индивидуальное задание руководителя практики. Конструкция анодных заземлителей.
Ниже приведен ряд вариантов устройства анодных заземлителей, выбор которых определяется технико-экономическими соображениями при проектировании системы катодной защиты.
Наиболее простая и дешевая конструкция анодного заземлителя показана на рис.1. Стержни (электроды) анодного заземлителя 1 укладываются в траншею на глубину, превышающую глубину промерзания грунта. При этом стержень должен иметь постель и присыпку из коксовой мелочи 4, о назначении которой - несколько позже. Все электроды посредством тщательно изолированных от земли контактных зажимов 3 электрически подсоединяются к общему кабелю 2, выходящему к контактному устройству (КУ) анодного заземлителя.
Рис.1. Горизонтальный анодный заземлитель из графитопластовых электродов типа ЭГТ-2500 (1500): 1- электрод; 2- кабель одножильный в виниловой оболочке АВВГ 1х25; 3 - разветвительная коробка; 4- коксовая засыпка в приямке 3000 х 400.

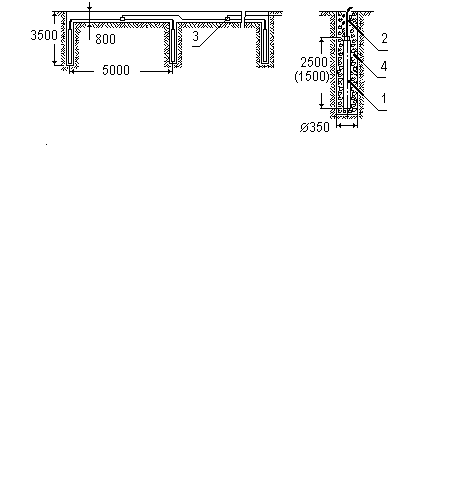

Рис.2. Вертикальный анодный заземлитель из графитопластовых электродов ЭГТ-2500(1500).
Если нет возможности провести открытые земляные работы по устройству траншеи, например, из-за стесненных городских условий, имея ввиду, что расстояние между электродами может превышать 7 м, то изготавливают вертикальный анодный заземлитель, показанный на рис.2, где не требуются траншейные, но необходимы уже более дорогие работы - бурение скважин.
Более сложный анодный заземлитель - глубинный, выполненный из тех же электродов типа ЭГТ, представлен на рис.3. Глубинные анодные заземлители - их длина обычно не превышает 100 м - применяют в стесненных условиях городов, когда приповерхностные заземлители разместить нет возможности. Это диктуется в основном тем, что анодный заземлитель должен быть удален от всех подземных коммуникаций на достаточно большое расстояние.
Рис.3. Варианты а и б глубинного анодного заземлителя из электродов типа ЭГТ-2500. 1- направляющий оголовок; 2- ворот для опуска колонны; 3- кабель к “+” преобразователя; 4- стальной провод ПСО-4; 5- электрод ЭГТ-2500; 6- межэлектродная перемычка кабелем АВВГ 1х25; 7- болтовое соединение на стыке двух электродов; 8- соединительный ниппель на резьбе из графитопласта.
Трубчатые графитопластовые электроды 5 свинчивают посредством графитопластовых ниппелей 8 в колонну, которую по мере наращивания длины опускают в скважину с помощью троса 4 и лебедки 2. Электроды при этом электрически соединяют между собой отрезками кабелей 6, а контактные узлы 7 тщательно изолируют. Ниппель 8 имеет плоскую проушину с отверстием для болтового контактного соединения электрода с наконечниками кабелей.
После опуска колонны до проектной отметки L скважину заполняют коксовой мелочью. Иногда в скважину перед этим опускают перфорированную пластмассовую трубку с выходом на дневную поверхность, предназначенную для отвода газообразных продуктов коррозии, которые образуются при растворении графита. С той же целью верхнюю часть скважины часто заполняют гравием.
Если скважина глубокая (более 50 м), то для бурения устанавливают направляющий оголовок 1 по варианту рис.3 б.

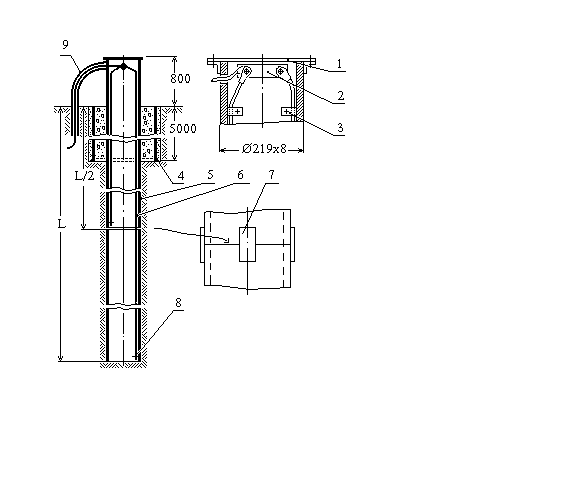

Рис.4. Глубинный анодный заземлитель из стальной трубы. 1-крышка; 2- клеммник; 3-хомут; 4-на- правляющая труба; 5-сталь- стальная труба; 6- кабель; 7-накладки приварные; 8-контактный узел; 9- кабель питания.
Возможно применение приповерхностных и глубинных заземлителей из стальных электродов. Вариант такого анодного заземлителя приведен на рис.4. Одновременно с бурением в скважину опускают обсадную колонну 5, которая предназначена служить электродом заземлителя. Трубы колонны соединяют между собой привариваемыми накладками 7. В двух-трех местах на внутренней поверхности труб колонны устраивают контактные узлы 8, от которых на общий клеммник 2 выводят питающие кабели 6. Узлы 8 тщательно изолируют от воды, которая в конце концов попадет внутрь трубы.
Возможен еще ряд вариантов анодных заземлителей. Так, в силу некоторых хозяйственных причин часто в качестве электродов используют различный металлолом, в частности, рельсы, трубы (стальные и чугунные), уголковую сталь и т.д.
