7.3. Вспомогательный инструмент и оборудование.

БЕТОНОЛОМЫ.

Используют для разрушения бетонных и железобетонных конструк­ций, кирпичной кладки и асфальтового покрытия, твердых и мерзлых грунтов (рис. 30).

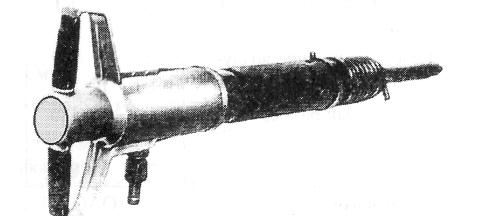

Рис. 30. Бетонолом ИП-4609.

Таблица 7.25.

Бетоноломы пневматические
Технические характеристики	ИП-4604	ИП-4609	ИП-4613
Энергия удара, Дж	90	95	65
Частота ударов, Гц	13	7,5	15
Расход сжатого воздуха, м^/мин	1,8	1,7	1,6
Рабочее давление воздуха, МПа	0,49	0,63	0,63
Габаритный размер (длина), мм	700	750	660
Масса, кг	18,0	17,8	11,0
Изготовитель	ОАО «Пневмостроймашина»

ОТБОЙНЫЕ МОЛОТКИ.

Используют для пробивки проемов и отверстий в кирпичной кладке, разрушения бетона и каменистых пород, разрыхления твердого и промерзшего грунта (рис. 31).

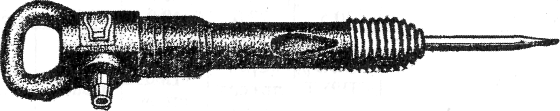

Рис. 31. Отбойный молоток МО-6П.

Таблица 7.26.

Отбойные молотки пневматические
Технические характеристики	МО-5П	МО-6П	МО-7П	МО-9У	МО-10У
Энергия удара, Дж	29,5	36	42	35	44
Частота ударов, Гц	15	13,2	11,1	18	13,6
Расход сжатого воздуха, м /мин	1,1	1,1	1,1	1,4	1,3
Рабочее давление возду­ха, Мпа	0,5	0,5	0,5	0,49	0,49
Габаритный размер (длина), мм	540	580	630	650	680
Масса, кг	7,8	8,5	9,0	10,0	11,0
Изготовитель	ОАО «Пневмостроймашина»

ПЕРФОРАТОРЫ.

Используют для получения отверстий в кирпичной кладке, бетоне, известняке и грунтах средней твердости, а также для дробления железобетонных эле­ментов завала (рис. 32).

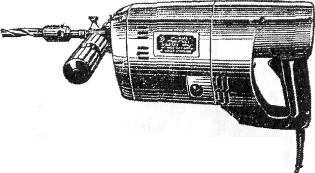

Рис. 32. Перфоратор ИЭ-4709

Таблица 7.27.

Перфораторы электрические
Технические характеристики	ИЭ-4709	ИЭ-4710	ИЭ-4712	ИЭ-4713	ИЭ-4714
Энергия удара, Дж	2,5	4	2	1	2
Частота ударов, Гц	50	25	25	24	18
Напряжение, В	220	220	220	220	220
Частота тока, Гц	50	50	50	50	50
Диаметр бурения, мм	16	16	16	12	16
Глубина бурения, мм	200	200	150	100	200
Габаритный размер (без рабочего инструмента), мм	350	655	485	420	500
Масса, кг	7,0	7,5	4,5	3,2	4,5
Изготовитель	ОАО «Томский электромеханический завод»

Таблица 7.28.

Перфораторы пневматические
Технические характеристики	РП-17А	ПР-18Л	ПР-24Л
Расход сжатого воздуха, м /мин	1,8	2,5	3,5
Число ударов в минуту	1 780	2400	2600
Глубина бурения, м	4	4	4
Скорость бурения, мм/мин	90	150	214
Наибольший диаметр коронки, мм	38	46	56
Габаритный размер (длина), мм	58	57	61
Масса (без наконечника), кг	16,5	18,0	24,0
Изготовитель	ОАО «Пневмостроймашина»

МОТОРЕЗАКИ.

Применяют при разрезании крупных металлических конструкций, когда усилия гидроинструмента недостаточно (рис. 33).

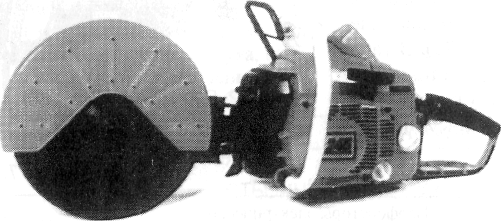

Рис. 33. Моторезак «Тайга».

Таблица 7.29.

Технические характеристики	«Тайга»	ИЭ-21ЩУ-230
Диаметр абразивного круга, мм	300	230
Глубина резания, мм	-	60
Скорость резания, мм/с	8	-
Частота вращения шпинделя, об/мин	5500	7000
Тип привода (двигателя)	ДВС «Тайга» (карбюраторный)	Электропривод (коллекторный 230 В, 50 Гц)
Габаритные размеры, мм: длина, ширина, высота	470, 100, 230	550, 130, 220
Масса, кг	13,5	8,0
Изготовитель	АО «Инкар»

МОТОПИЛЫ.

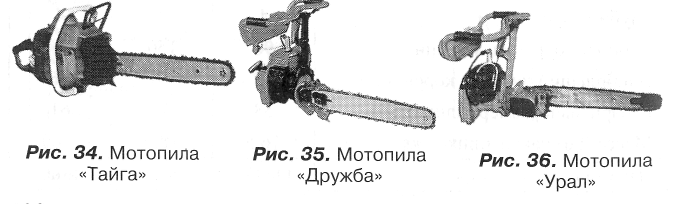

Используют для перепиливания деревянных конструкций при раз­борке завалов, а также выполнения комплекса лесозаготовительных и строительных работ при ликвидации последствий ЧС (рис. 34-36).

Таблица 7.30.

Технические характеристики	«Тайга»	«Дружба»	«Урал»
Мощность двигателя, л. с.	3,5	4,0	5,5
Производительность при распиловании бревна (Ø 35-45 см), см2/с	70	75	80
Расход топлива, л/ч	0,6	2,4	2,5
Объем топливного бака, л	0,8	1,5	1,6
Масса, кг	8,9	10,2	11,6
Изготовитель	АО «Пермский завод им. Дзержинского»

ЛЕБЕДКИ РУЧНЫЕ.

Применяют при деблокировании пост­радавших из-под обломков элементов зава­ла и для обрушения конструкций, угрожа­ющих обвалом (рис. 37).

Рис. 37. Лебедка ручная ЛР-0,5-У1.

Таблица 7.31.

Технические характеристики	«Лика-1»	ЛР-0,5-У1	РЛ-500М	ЛР-650	ЛР-1М
Тяговое усилие, тс	0,5	0,5	0,5	0,65	1,0
Канатоемкость бараба­на, м	3,5	7,0	15,0	15,0	12,0
Диаметр каната, мм	4,1	5,6	5,0	6,9	8,5
Усилие на рукоятке, кгс	-	-	18	17	17,5
Габаритные размеры, мм: длина, ширина, высота	210, 110, 110	300, 270, 270	335, 230, 220	480, 200, 430	385, 205, 410
Масса, кг	3,5	8,0	14,0	25,0	20,0
Изготовитель	ОАО «Строймашсервис-М»	ОАО «Красногвардей­ский крано­вый завод»	ОАО ВМП «АВИТЕК»	ОАО «Сроймаш»	ЗАО «Энерпред-Гндравлик»
