Казанский национальный исследовательский технический университет имени а.Н. Туполева Кафедра трэс
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К УЧЕБНО-ВЫЧИСЛИТЕЛЬНОЙ ПРАКТИКЕ
Система компас – график в инженерной деятельности
Часть 2. Создание рабочих чертежей в системе 2d проектирования.
Направление 210200 Проектирование и технология электронных средств
Специальность 210201 Проектирование и технология радиоэлектронных средств
Разработали:
доц. Каф. ТРЭС Чепахин Г.А.
асс. Каф. ТРЭС Едельсков Д.С.
Рецензент:
доц. Михеев И.Д.
Казань 2010
СИСТЕМА КОМПАС – ГРАФИК В ИНЖЕНЕРНОЙ ДЕЯТЕЛЬНОСТИ 1
1. Введение 3
2. Разработка рабочих чертежей деталей 4
2.1. Создание чертежа 4
3. Первые шаги при создании двумерного чертежа 5
3.1. Оформление 6
3.2. Привязка 9
3.3. Принципы построения 10
3.4. Редактирование объектов чертежа 16
4. Практический раздел 20
Задание №1 20
5. Простановка размеров 24
6. Обозначение шероховатости и допуска формы поверхности 28
7. Вставка объектов в чертеж 35
1.Введение
Чертежный редактор компас-график предоставляет широкие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Компас-график может использоваться как полностью интегрированный в компас - 3D, для работы с чертежами и эскизами, так в качестве самостоятельного продукта, полностью закрывающего задачи 2D проектирования и выпуска документации.
2.Разработка рабочих чертежей деталей
Для создания (разработки) рабочего чертежа детали необходимо познакомится с операциями построения примитивов.
2.1. Создание чертежа

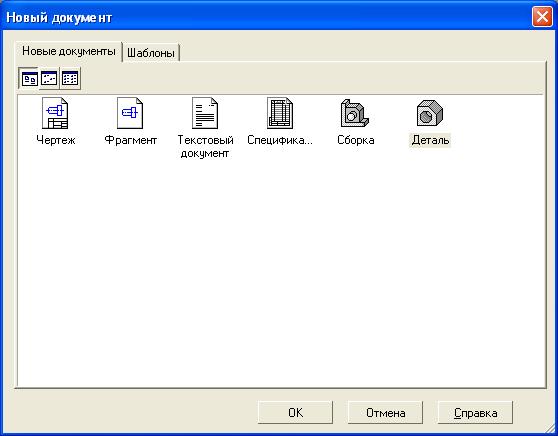

Рис. 1 Создание нового документа
Для создания нового документа следует:
нажать кнопку Создать на «стандартной панели» или вызвать команду Файл – Создать.
Выбрать документ типа «Чертеж» и нажать кнопку ОК для создания документа.
При создании новых документов используются установленные параметры по умолчанию (например, для чертежа это формат листа, стиль оформления).
Если у вас есть ранее созданный и сохраненный на постоянном накопителе чертеж, можете выполнить команду открытия, чтобы загрузить тот чертеж. Для открытия ранее сохраненного документа (чертежа или фрагмента) Следует нажать кнопку Открыть на Стандартной панели.
Рис. 2 Стандартная панель
или вызвать команду Файл – Открыть.
Найти и выделить нужный файл и нажать кнопку открыть.
Список, из которого можно выбрать текущий стиль объекта (линии, точки или штриховки).
Назначение вспомогательных линий
В Системе КОМПАС ГРАФИК имеется инструмент вспомогательных линий, которые могут использоваться при построениях для указания привязок, при построении разрезов, и проекций. Вспомогательные линии могут строиться бесконечной длины командами «вспомогательная прямая» из меню «геометрия». Или ими могут быть построены отдельные геометрические фигуры и примитивы. Особенность вспомогательных линий заключается в том, что объекты, построенные с их помощью, не выводятся на печать.
3.Первые шаги при создании двумерного чертежа
Чтобы лист чертежа занимал максимально возможное пространство, нажмите кнопку Показать все на панели Вид. Кнопками на панели Вид можно увеличивать/уменьшать текущий масштаб вывода изображения. При построение мелких объектов имеет смысл ставить масштаб изображения побольше. А при компоновке общего вида чертежа, можно брать масштаб поменьше, такой чтобы вся рамка листа чертежа выводилась на экран. Следует различать масштаб отображения объектов и масштаб построения. Удобно масштаб отображения чертежа, менять колесом мыши, для увеличения масштаба колесо крутится вверх. Для уменьшения соответственно вниз.

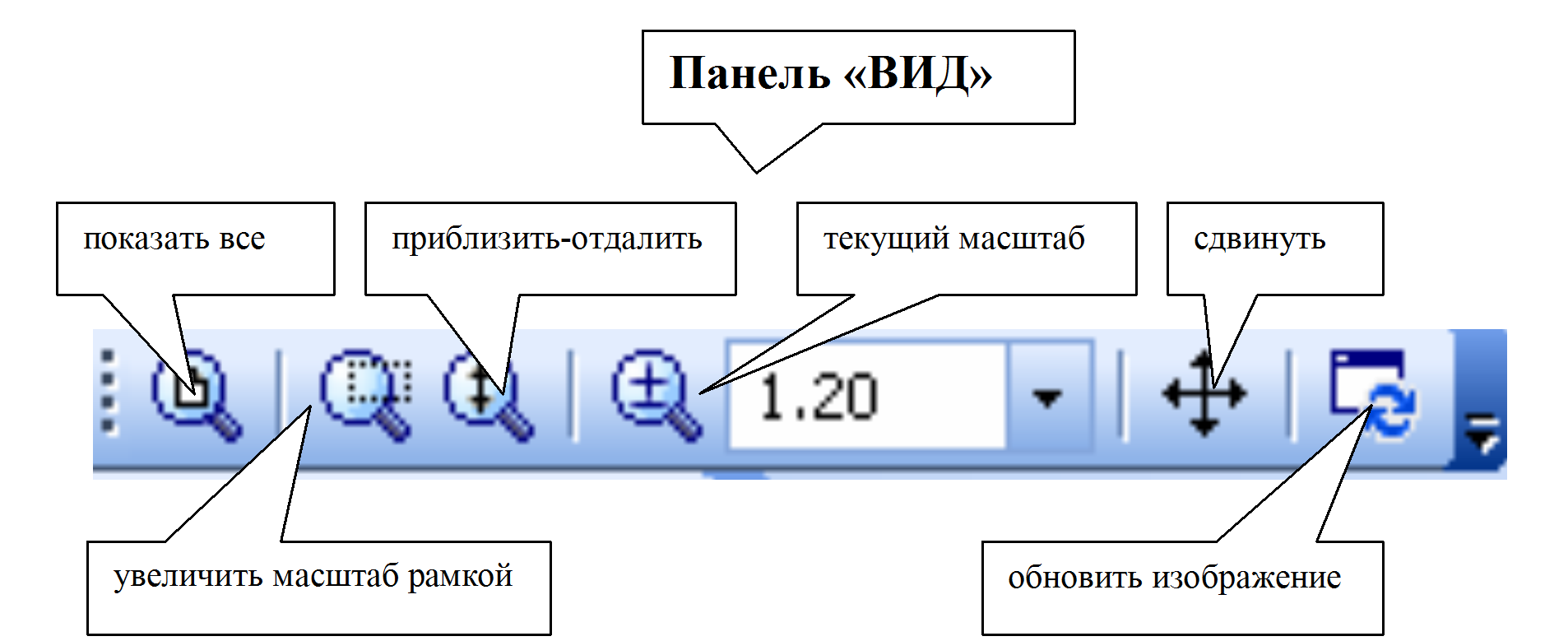

Рис. 3 Панель Вид
Рис. 4 Создание двумерного чертежа
Откат на одно и более действие назад и обратно производится кнопками на Стандартной панели.
