29. Схема шир с изменением направления протекания тока в нагрузке.
Дроссель L подключен параллельно источнику и нагрузке. Когда электронный ключ VT замкнут, ток от источника течёт через дроссель и быстро растёт. Когда ключ размыкается, ток продолжает течь через нагрузку R и диод VD. ЭДС самоиндукции дросселя приложена в обратную сторону, по сравнению с напряжением источника. Поэтому напряжение к нагрузке также приложено в обратном направлении. Когда ключ VT замкнут — диод VD закрывается, а нагрузка питается зарядом конденсатора C.
Данная схема может осуществлять повышение и понижение входного напряжения
30. Системы импульсно-фазового управления вентильными преобразователями.
В основу положено регулирование фазы управляемых импульсов. Поэтому это система импульсно-фазового управления (СИФУ).
Общие требования к СИФУ:
1. Надёжное отпирание тиристоров или синисторов силовой системы во всех режимах работы.
2. Плавное в необходимом диапазоне регулировки угла α (угол отпирания устройств подачи управляемых импульсов на тиристорах).
3. Высокая помехоустойчивость и надёжность.
Структурная схема:
ФСУ – фазосмещающее устройство – обеспечивает задачу фазосмещающего сигнала в угловой интервал α.
ВФ – выходной формирователь – обеспечит формирование импульса управления по форме, длительности и амплитуде.
Наиболее часто ИУ имеют прямоугольную форму.
ИУ передаются на управляющие электроды тиристоров силовой части (СЧ). Обычно для исключения связи между СЧ и СИФУ используют оптопару или импульсный тр-р.
СИФУ может включать контур ООС на вход которого поступает какой-либо выходной параметр преобразователя либо объекта полученного преобразователя питания.
На выходе блока ОС формируется напряжение UОС, которое поступает на вход СИФУ, что позволяет стабилизировать входные параметры и уменьшить погрешность.
- регулировочная характеристика силовой части; Uнср – силовое напряжение нагрузки.
В них сложно обеспечить формирование точных сигналов UН. Поэтому используют асинхронные ФСУ, но с коэф. ОС.

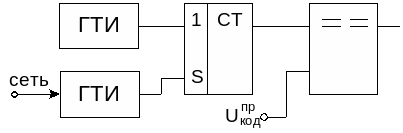

Цифровые СИФУ
(система импульсно-фазового управления)
В цифровых СУ образуются сигналы заданные в виде двоичных кодов.
Зависит от точности и стабильности ГТИ. α – дискретные значения.
