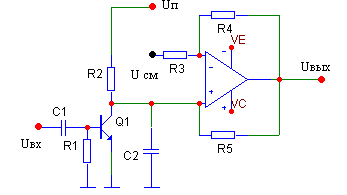

23. Генераторы линейно изменяющегося напряжения на оу.
Обычно R2= R3, R4= R5
24. Генераторы линейно изменяющегося напряжения на интегральном таймере 1006ви1.
Таймер работает в режиме генератора колебаний
С1 разряжается через R3, а разряжается через R1, R2.
Изменение напряжения в точке а равно изменению напряжения С1:
-Вн. напряжение для эмитерного повторителя коф. передачи =1.Отсюда следует, что изменение в точке а равно изменению входного напряжения:
В результате падения напряжения на R2 во время заряда С1=соnst ток так же постоянен
С1 заряжается постоянным током. R4 служит для подавления паразитных импульсов.
, R2 выбираем (R5 ) , R4 .
В ремя заряда
В ремя разряда:
25.Амплитудно-импульсная модуляция и демодуляция.
Амплитудно-импульсная модуляция (АИМ):амплитуда выходного импульса сигнала пропорциональна амплитуде выходного сигнала. Период и скважность постоянны.
Демодуляция :
-пиковый детектор.
“+” -простота реализации.
“-” -Влияние дрейфа нуля, влияние напряжения смещения и различных помех.
26. Широтно-импульсная модуляция и демодуляция.
В этом типе модуляции частота и амплитуда постоянны. Ширина пропорциональна входному напряжению. Точность зависит от точности фиксации временного положения.
Демодуляция:
Формирователь обеспечивает большую крутизну фронта и высокую точность и стабильность выходных параметров.
Сопротивление выходного формирователя стремится к нулю.
27. Схема широтно-импульсного регулятора (шир) с понижением напряжения.
Кроме электронного ключа VT и дросселя L содержит диод VD и конденсатор C. Когда ключ VT замыкается, ток от источника течёт через дроссель L и нагрузку. ЭДС самоиндукции дросселя приложена обратно напряжению источника тока. В результате напряжение на нагрузке равно разности напряжения источника питания и ЭДС самоиндукции дросселя, ток через дроссель растёт, как и напряжение на конденсаторе C и нагрузке. При разомкнутом ключе VT ток продолжает протекать через дроссель в том же направлении через диод VD и нагрузку, а также конденсатор C. ЭДС самоиндукции приложена к нагрузке R через диод VD, ток через дроссель постепенно уменьшается, как и напряжение на конденсаторе C и на нагрузке.
28. Схема шир с повышением напряжения.
В этом преобразователе электронный ключ на биполярном транзисторе установлен после дросселя. Когда ключ замкнут, ток от источника протекает через дроссель L, ток через него увеличивается, в нём накапливается энергия. При размыкании ключа ток от источника течёт через дроссель L, диод VD и нагрузку. Напряжение источника и ЭДС самоиндукции дросселя приложены в одном направлении и складываются на нагрузке. Ток постепенно уменьшается, дроссель отдаёт энергию в нагрузку. Пока ключ замкнут, нагрузка питается напряжением конденсатора C. Диод VD не даёт ему разрядиться через ключ VT.
Возможно также совмещение этой схемы с ШИР с понижением напряжения, что позволяет произвольно изменять величину выходного напряжения: как повышать, так и понижать. Для этого перед дросселем устанавливаются диод и ключ.
