1.Современное технологическое оборудование (на примере токарно-винторезного универсального станка cs6150b)

1.1Описание станка:

Токарно-винторезный универсальный станок CS6150B является современным иностранным аналогом станков советского производства 1К620 и 16К25, выпускается тайваньской фирмой SIMDICATO DE TRABAJADORES MUNICIPALES DE SAN ISIDRO (STMSI) и поставляется в Россию компанией ООО "СТАНКОМАШСТРОЙ". Станок может применяться в различных отраслях промышленности в единичном и серийном производстве для обработки деталей и материалов по всему спектру операций:

• обтачивания и растачивания цилиндрических и конических поверхностей, торцовой обточки;

• нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб;

• сверления, зенкерования, развертывания.

Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают профессиональную обработку и надежную стабильную работу. В качестве шпиндельных опор применены подшипники особо высокой точности. Поэтому станок имеет повышенную жесткость шпиндельного узла и общую жесткость конструкции. Это позволяет вести обработку с большими силами резания, полностью используя мощность привода. Станок высокотехнологичен, прост в эксплуатации, длительно сохраняет точность. Каленые и шлифованные косозубые шестерни основного шпинделя улучшают работоспособность, обеспечивают бесшумность работы, долговечность станка и плавность переключения. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя (24: 9-1600 об/мин.) и подач (93 продольные и 93 поперечные) позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

На сегодняшний день станок CS6150 является одной из самых востребованных моделей на российском рынке токарного оборудования, что объясняется оптимальными параметрами, универсальностью и низкой стоимостью.

1.2 Отличительные особенности станка:

• высокоточные закалённые, отшлифованные и упрочненные направляющие станины;

• закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;

• закалённые и шлифованные косозубые зубчатые колеса и шестерни;

• регулируемая муфта перегрузки ходового винта;

• установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;

• минимальная скорость вращения шпинделя - 9 Об/мин;

• поперечное смещение задней бабки на ±15мм для точения длинных конусов;

• подача СОЖ в зону резания;

• галогеновый станочный светильник;

• тормоз шпинделя;

• цельнолитая тумба-подставка под станок;

• высокое качество.

1.3 Компоновка станка:

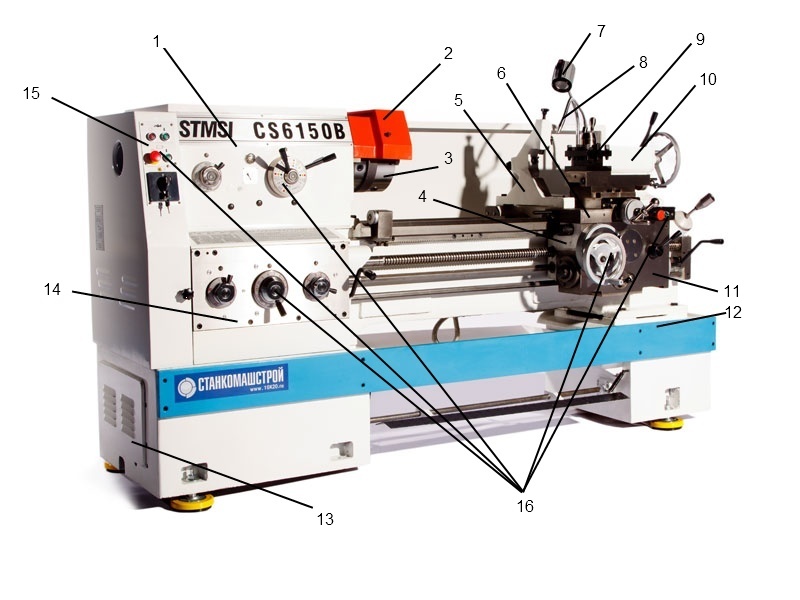

Перечень составных частей станка CS6150B (см. рисунок выше):

Позиция на рисунке	Наименование
1	Бабка передняя
2	Ограждение патрона
3	Патрон
4	Каретка
5	Люнет
6	Суппорт
7	Галогеновый светильник
8	Охлаждение
9	Резцедержатель
10	Бабка задняя
11	Фартук
12	Станина
13	Моторная установка
14	Коробка подач
15	Электрооборудование
16	Органы управления

1.4 Технические характеристики:

Параметры	Ед. изм.	CS6150B
Мах диаметр обработки над станиной	мм	Ø500
Мах диаметр обработки над суппортом	мм	Ø300
Мах диаметр обработки над выемкой в станине	мм	Ø710
Эффективная длина выемки	мм	240
Мах длина обрабатываемой заготовки	мм	1000/1500/2000/3000
Мах длина обточки	мм	950/1450/1950/2450/2950
Шпиндель со сквозным осевым отверстием	мм	Ø82
Диаметр и конус отверстия в шпинделе		Ø90 1:20
Передний конец шпинделя		ISO 702/II №8 короткого кулачково-зажимного типа
Скорость вращения шпинделя	Об/мин	24 ступени, 9-1600
Мах крутящий момент шпинделя	Нм	1400
Количество и диапазон продольных подач
Стандартные	мм/об	0.063-2.52, 65
Уменьшенные	мм/об	0.028-0.056, 13
Увеличенные	мм/об	2.86-6.43, 15
Количество и диапазон поперечных подач
Стандартные	мм/об	0.027-1.07, 65
Уменьшенные	мм/об	0.012-0.026, 13
Увеличенные	мм/об	1.21-2.73, 15
Количество и диапазон нарезания резьбы
Метрическая резьба		0.5-224 48
Дюймовая резьба		72-1/8 tpi 46
Модульная резьба		0.5-112 42
Питчевая резьба		56-1/4 DP 45
Продольное ускоренное перемещение	Об/мин	4.5
Поперечное ускоренное перемещение	м/мин	1.9
Шаг резьбы ходового винта	мм	12
Высота шпинделя к опорной плоскости резца	мм	28
Сечение резца	мм	25х25
Угол поворота плиты	°	±90
Мах ход резцовой салазки	мм	145
Мах ход поперечной каретки	мм	320
Наибольшее допустимое усилие резания	Н	14000
Наибольшая допустимая сила подачи	Н	3500
Диаметр пиноли задней бабки	мм	Ø75
Конус пиноли задней бабки		МТ№5
Мах ход пиноли задней бабки	мм	150
Поперечное перемещение задней бабки	мм	±15

Тип главного двигателя, мощность и скорость		Y132M, 7.5 кВт 1450 Об/мин (50 Гц)
Тип двигателя быстрого хода, мощность и скорость		2AOS, 5632, 250 Вт, 1360 Об/мин (50 Гц)
Тип насоса для охлаждающей жидкости, мощность и поток	л/мин	50
Клиновые ремни		В2184 4 шт
Мощность главного двигателя	кВт	7.5
Мощность двигателя ускоренных перемещений по осям	Вт	250
Мощность насоса охлаждения	Вт	60
Масса нетто станка
1000	кг	2100
1500	кг	2300
2000	кг	2500
3000	кг	2900
Габариты станка (ДхШхВ)
1000	мм	2632х975х1270
1500	мм	3132х975х1270
2000	мм	3632х975х1270
3000	мм	4632х975х1270
