Государственная служба специальной связи и защиты информации украины одесская национальная академия связи им. А. С. Попова колледж связи и информатизации
Консультант ______________________
_______________________________________
„_______” ________________ 20___ р.
Проектирование ЦСК SI-2000 на ГТС
(название)
Курсовий проект
Системы коммутации электросвязи
(предмет)
Объяснительная записка
Студент 3 курса ___________________ Гетманцев Н.
(подпись) (фамилия)
Шифр _______________ Вариант № 9 3 „ ” 2012 г.
(дата)
2012 г.
С
ОДЕРЖАНИЕ
Структура ГТС…………………………………………………………………. 3
Расчет интенсивности абонентской нагрузки…………………………………6
Расчет числа соединительных линий и групповых трактов………………...16
Функциональная схема ЦСК SI-2000…………………………………………18
1 Структура гтс
На существующей аналогово-цифровой ГТС областного центра с пятизначной нумерацией работают РАТС типа АТСКУ: РАТС-2 емкостью NРАТС-2=5000 индивидуальных номеров и РАТС-3 емкостью NРАТС-3=10000 индивидуальных номеров, а также ЦСК типа Квант - Е ОПС – 5/6 емкостью NОПС=10000 индивидуальных номеров с двумя выносными абонентскими модулями емкостью NВАМ= 128 индивидуальных номеров (ВАМ).
Проектируемая ЦСК ОПТС – 7/8 емкостью NРАТС-3= 12000 индивидуальных номеров типа SI-2000 будет располагаться в новом районе города и включать в два узла коммутации и доступа SAN-1 и SAN-2 емкостью NРАТС-3= 2800 индивидуальных номеров. Оборудование узлов коммутации и доступа будет установлено в зданиях РАТС-2 и РАТС-3 соответственно. Оставшаяся емкость SAN предусмотрена для развития сети.
Также на сети действует зоновая АМТС типа EWSD. Узел спецслужб функционирует на РАТС-3.
Абонентам проектируемой ЦСК будут предоставляться услуги с доступом к сети Интернет по абонентской линии. Для этого на ОПТС – 7/8 создается пункт присутствия Интернет IPOP.
Типы соединительных линий выбираются в зависимости от типа встречной станции (аналоговая или цифровая) и расстояния между станциями. Абоненты РАТС-2, РАТС-3, SAN-1, SAN-2 имеют выход на ГТС через станцию ОПТС – 7/8. ЦСК SAN-1, SAN-2 и ОПТС – 7/8 связаны между собой пучками ЦСЛ двухстороннего действия типа Е1. Связь между SAN и его РАТС происходит через системы передач (СП) посредством преобразования цифрового потока от SAN в аналоговую трехпроводную связь к РАТС, и наоборот.
Также пучки ЦСЛ типа Е1 соединяют между собой ОПС – 5/6 и ВАМ-1, ВАМ-2, и ОПТС – 7/8. От АМТС к ОПС – 5/6 И ОПТС – 7/8 проходят пучки ЦСЛ двухстороннего действия. Это заказно-соединительные линии и соединительные линии междугородние. К узлу спецслужб от всех станций идут входящие пучки СЛ одностороннего действия, ЦСК ОПС – 5/6 и ОПТС – 7/8 подключаются к УСС через СП. Число набираемых цифр к узлу спецслужб составляет 3.

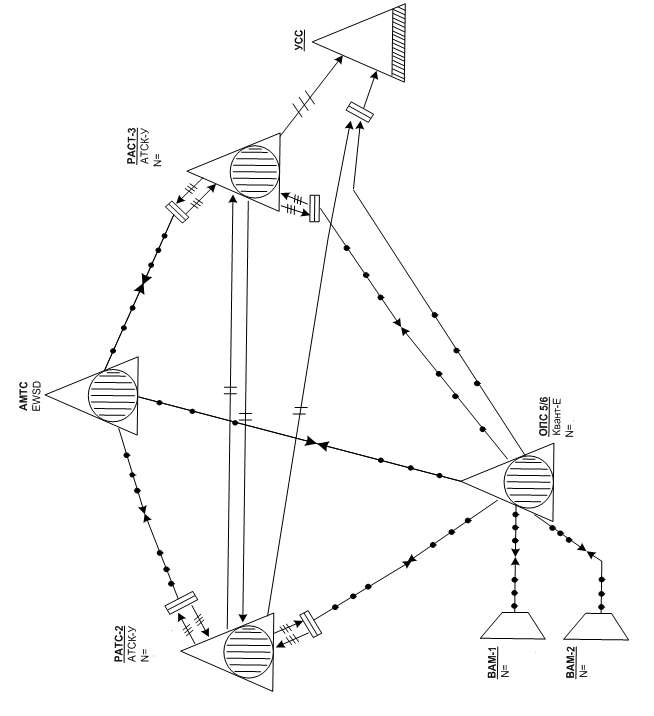

Рисунок 1.1 – Схема существующей городской телефонной сети

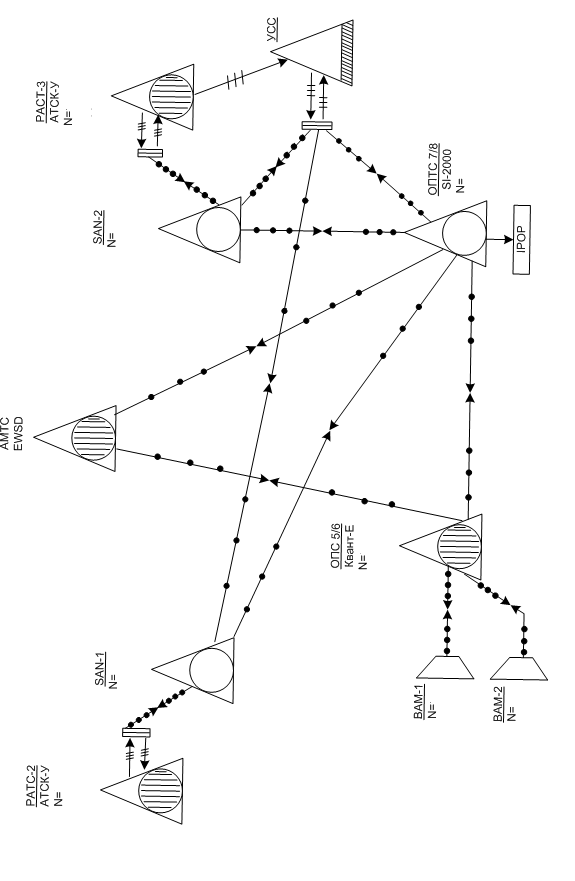

Рисунок 1.1 – Схема связи проектируемой ГТС с АМТС и УСС
