Содержание

Содержание 1

ВВЕДЕНИЕ 2

Паспорт проекта 12-квартирного жилого дома в г. Гродно. 3

1 Исходные данные для проектирова­ния 4

1.1 Климатические данные пункта строительства 4

1.2 Санитарно-гигиенические требования 4

1.3. Характеристика класса здания 5

1.4. Требования функционального процесса 6

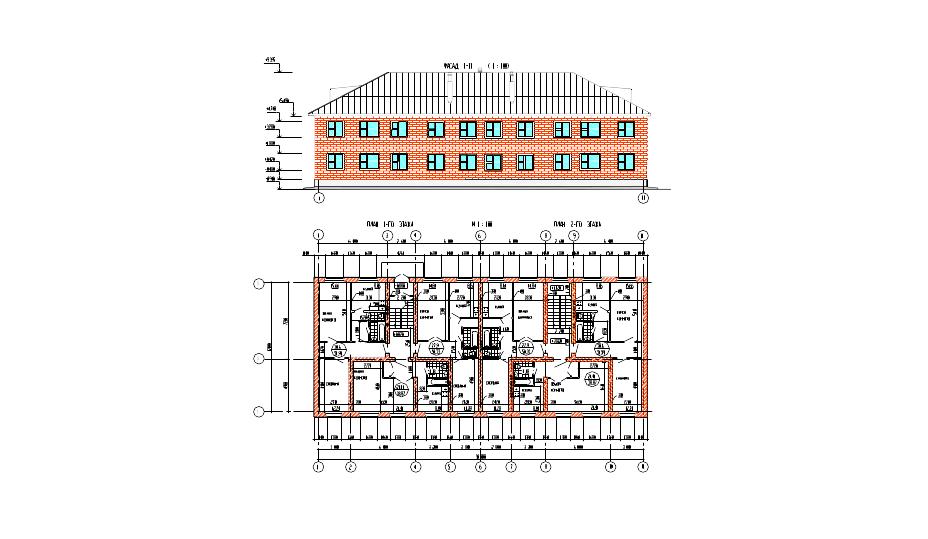

2. Объёмно планировочное решение здания 7

3. Инженерное оборудование здания 7

4. Внутренняя отделка здания 8

5. Фасад 8

6. Конструктивное решение зданий 9

6.1. Конструктивный остов здания 9

6.2. Фундаменты 9

6.3. Стены 9

6.4. Теплотехнический расчёт наружных стен 10

6.5. Перекрытия и полы 11

6.6.Теплотехнический расчёт чердачного пере­крытия 12

6.7. Перегородки 13

6.8. Лестницы 13

6.9. Крыша 14

6.10.Окна и двери 14

7. Технико-экономическая часть 14

Заключение 15

Литература 16

Введение

Жилище – квартиру, дом, окружающую его территорию – рассматривают как части системы "Человек – среда обитания". К критериям оценки жилья относятся восприятие среды людьми, обеспечение ресурсами, удаление продуктов жизнедеятельности и удобство управления этими процессами.

Основной целью проектирования здания является создание наиболее благоприятных условий для жизни человека, а также создание условий, способствующих долговечности строительных конструкций. При разработке проекта любого здания особое внимание уделяется созданию удобной и экономической планировке, а также архитектурно-композиционному решению проекта, которое должно отвечать назначению здания.

На основе этого в данной курсовой работе по заданной планировочной схеме разработано объемно-планировочное решение и подобрано конструкция жилого здания массового строительства. В данной работе также подобраны строительные материалы и изделия, данные о санитарно-техническом оборудовании и отделке проектируемого здания, учитывая технико-экономические показатели.

Важное место в решении задач по экономии топливно-энергетических ресурсов занимает сокращение расхода тепла на отопление зданий. Теплопотери зданий существенно зависят от сопротивления теплопередаче наружных ограждающих конструкций и до настоящего времени неоправданно велики. Для Республики Беларусь, которая вынуждена расходовать значительную часть национального дохода на приобретение топливно-энергетических ресурсов, эта проблема весьма актуальна.

Проект разработан в соответствии с заданием на проектирование. Заданием на курсовую работу предусматривается проектирование жилого двухэтажного дома находящегося в городе Гродно.

Класс здания второй.

Стены здания – из обыкновенного глиняного кирпича с плотностью 1700 кг/м³ (наружные стены трехслойные). Окна и двери – по альбому серии ИИ-03-014. Перекрытия и лестницы из сборных железобетонных изделий, перегородки из легкобетонных изделий. Кровля –из асбестоцементных листов, стропила – деревянные из брёвен.

Отопление в здании предусматривается от внешнего источника – центральной системы отопления, имеются газовые плиты для приготовления пищи. Система вентиляции – вытяжная с естественным побуждением из санитарных узлов, кухонь и жилых комнат. Также имеется водопровод и канализация.

Все расчётные данные по материалам и строительным нормам взяты из СНиП 2.08.01-85 «Жилые здания» и ГОСТ.

Паспорт проекта 12-квартирного жилого дома в г. Гродно.

Технико-экономические показатели

Жилая площадь…………………………………………………F_ж=319,64 м²

Общая площадь…………………………………………………F_о=564,8м²

Площадь застройки……………………………………………..F_з=360,58м²

Строительный объём………………………………………… V=1586,6 м²

1 Исходные данные для проектирова­ния

1. Климатические данные пункта строительства

Гродно расположен во 2-м климатическом поясе. Этот район характеризуется умеренными температурами зимой и летом. Ос­новные климатологические данные по городу Гродно (СНБ 2.04.01-2000 «Строитель­ная климатология) приведены в таблице 1.

Таблица 1 - Климатические данные

Климатоло­гический район строитель­ства	Расчетные температуры наружного воздуха, °С				Влажностно-климатологиче­ская характери­стика района строительства
	Абсолютно минимальная температура	Средне – макси­мальное значение холодной пятидневки	Средне – ми­нимальное значение нльное значение нх суток	Средняя темпера­тура за июль
 В	-34	-	-	18,5	Зона нормаль­ная
