86.Уравнивание (увязка) приращений координат теодолитного хода

Необходимость такого  уравнивания возникает в связи с погрешностями, возникающими, как правило, при выполнении линейных измерений. При уравнивании необходимо выполнить следующие действия:

- определить невязки по осям абсцисс и ординат,  абсолютную и  относительную линейные невязки, т.е.

fAX=П-Т,

fAY=П-Т,

fабс =

fотн= fабс /?d

- оценить полученную невязку сравнением с допустимым значением;

fотн < 1/2000;

- ввести  поправки в уравниваемые величины с обратным знаком знаку невязки и прямо пропорционально горизонтальным проложениям с округлением до 0, 01м;

- выполнить контроль уравнивания:

а) сумма поправок должна быть равна величине невязки  с  обратным  знаком,

б) сумма исправленных значений должна равняться теоретическому значению.

87.Передача отметок на дно котлована и монтажный горизонт.

Для передачи отметок на дно котлована с крутыми откосами или на монтажный горизонт используют методы геометрического или тригонометри­ческого нивелирования. При этом должны быть известны отметки ближайших реперов Нрп и проектные отметки на дне котлована Нк или монтажном го­ризонте Нм (рис. 67). Непосредственно из рисунка видно, что "проектные рейки" на монтаж­ном горизонте bм и на дне котлована bк будут:

bм = Нрп + а + сd - Hм,        bк = Нрп + а' + c'd' - Hк,

где а и а' - отсчеты по черным сторонам реек, установленных на ре­пере,

сd и c'd' - длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах соответственно на монтажном горизонте и на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.

Погрешность передачи отметки методом геометрического нивелиро­вания с использованием рулетки и реек составляет около 4 мм, если при­нять погрешность одного отсчета по рейке и рулетке равной 2 мм (2 . √4).

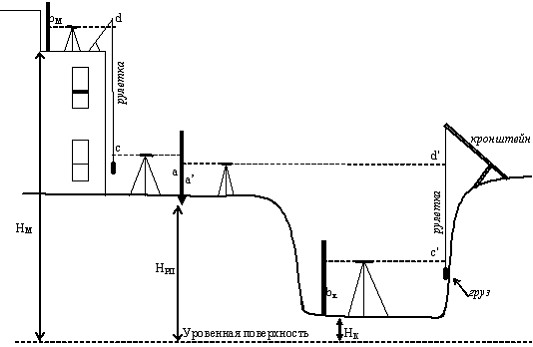

Рис. 67 Схема передачи отметок методом геометрического нивелирования

Метод тригометрического нивелирования, выполняемый с помощью технического теодолита, на порядок менее точен по сравнению с геометрическим и сводится к вычислению и построению вертикального угла n и закреплению соответствующей этому углу точки С с заданной проектной отметкой Нпр (рис. 68)

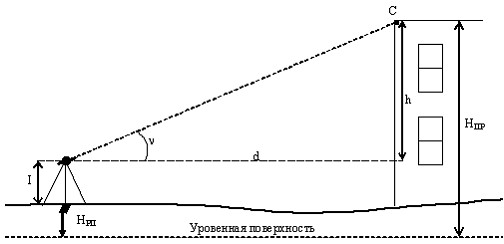

Рис. 68. Схема передачи проектной отметки на монтажный горизонт

методом тригонометрического нивелирования

Угол наклона визирной оси теодолита определяется в этом случае по известной формуле:

ν = arctg(h/d),

где h = Нпр - Нрп - I,

d - горизонтальное проложение между прибором и точкой С,

I - высота прибора.

При невозможности непосредственного измерения величины d, это расстояние может быть определено как неприступное по теореме синусов.

89.Вынос проекта в натуру

Перенесение проектов зданий и соору­жений любого вида (жилые и гражданские зда­ния, промышленные сооружения различного назначения, соору­жения теплоэнергетического комплекса, подземные (трубопро­воды и кабельные сети) и наземные (дороги) коммуникации и ряд других сооружений) в натуру заключается в определении на местности положения их проектных (разбивочных) осей. Про­цесс перенесения разбивочных осей в натуру называют геоде­зической разбивкой. Разбивку здания или сооружения осуще­ствляют в два этапа:

первый — основные разбивочные работы,

второй — детальные разбивочные работы.

На первом этапе выносят на местность главные и основные (габаритные) оси,

На втором этапе — все остальные оси.

  При основных разбивочных работах на местности выносят и закрепляют точки пересечения главных и основных осей, оп­ределяя таким образом положение сооружения относительно пунктов плановой геодезической (разбивочной) основы либо относительно существующих капитальных строений. В зави­симости от вида разбивочной основы эти точки могут быть вынесены в натуру тем или иным способом, Если разбивочной основой служат теодолитные ходы, то точки выносят полярным способом.

Перенесению проекта сооружения предшествует геодезиче­ская подготовка разбивочных данных, при которой определяют угловые и линейные разбивочные элементы.

Исходными данными для подготовки разбивочных элемен­тов являются генеральный план строительного объекта и план осей сооружения.симости от вида разбивочной основы эти точки могут быть вынесены в натуру тем или иным способом

Перед выносом в натуру проекта инженерного сооружения необходимо выполнить специальную геодезическую подготовку, которая предусматривает его аналитический расчет, геодезическую привязку проекта, составление разбивочных чертежей, разработку проекта производства геодезических работ (ППГР).

Для выноса сооружения в натуру необходимо иметь на местности геодезические пункты с известными координатами. В этой же системе должны быть получены координаты основных точек сооружения, определяющих его геометрию. Координаты пунктов геодезической разбивочной основы определяют по результатам измерений, проводимых при ее создании. Координаты же точек, принадлежащих сооружению, определяют графически или вычисляют аналитически. При этом используют основные чертежи проекта: генеральный план, определяющий состав и местоположение сооружения; рабочие чертежи, на которых в крупных масштабах показаны планы, разрезы, профили всех частей сооружения с размерами и высотами деталей; план организации рельефа; планы и профили дорог, подземных коммуникаций.

Весь комплекс геодезической подготовки проекта состоит из аналитического расчета элементов проекта. По значениям проектных размеров и углов находят в принятой системе проектные координаты основных точек сооружений, элементов планирования и благоустройства (осей проездов, коммуникаций, дорог и т. п.). Одновременно контролирует правильность нанесения размеров на чертежах.

Различают три способа геодезической подготовки проекта: аналитический, графо-аналитический и графический.

90. Дирекционный угол — горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360°, между северным направлением параллели к осевому меридиану зоны прямоугольных координат и направлением на ориентир. Дирекционные углы направлений с точностью 1-60 угловых секунд могут определяться геодезическим, астрономическим и гироскопическим способами, а также методами космической геодезии.

Приближенные значения дирекционных углов направлений с точностью порядка 10-25 угловых минут могут быть вычислены из значения магнитного азимута направления, который определен с помощью ориентир-буссоли, которая входит в комплект дополнительного оборудования теодолитов и тахеометров. Ориентир-буссоль предназначена для определения магнитных азимутов направлений. Для перехода от магнитного азимута к дирекционному углу необходимо знать поправку буссоли (ПБ), которая определяется, как правило, на исходном геодезическом пункте в районе выполнения работ.

Дирекционный угол направления на ориентир может быть вычислен путем решения обратной геодезической задачи если известны плоские прямоугольные координаты исходной точки и ориентира.

Дирекционные углы направлений могут быть измерены с точностью порядка 30-60 угловых минут по топографической карте с помощью транспортира. При измерениях дирекционных углов по топографической карте можно использовать следующее определение дирекционного угла: дирекционным углом ɑ называется горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360°, между северным направлением вертикальной линии километровой сетки плоских прямоугольных координат и направлением на ориентир.

Дирекционный угол направления может быть приблизительно с точностью порядка 0.5-3 угловых градуса определен на местности по значению магнитного азимута направления измеренного с помощью компаса путем ввода в измеренное значение магнитного азимута поправки направления (ПН), взятой с топографической карты на дату наблюдений.

91. 1. Рабочие отметки - разность между проектными и фактическими отметками. Положительные рабочие отметки записывают над проектной линией. Они соответствуют высоте насыпи. Отрицательные отметки - глубине выемки. Их записывают под проектной линией.

Точки пересечения проектной линии с линией земли называют точкой нулевых работ. Для точек нулевых работ определяют расстояние до ближайших пикетов, а ее положение на профиле отмечается пунктирной ординатой Х = h_н ^. d /(I h_н I + I h_в I), Y = h_в ^. d /(I h_н I + I h_в I).Контроль: X + Y = d . Пример:

Х = 0.60 ^. 60/(0.60+0.40) = 36.0 м, Y = 0.40 ^. 60/(0.60+0.40) = 24.0 м.

В местах изменения уклона продольного профиля наклонные прямые сопрягаются вертикальными кривыми (ВК) большого радиуса. Расчет основных элементов ВК выполняют по следующим приближенным формулам:

Т = R^. Di/2 = K/2, K = R^. Di, Б = Т²/2R,

где Di = i₁ + i₂ - сумма встречных уклонов, взятых по модулю.

Вычисление значений записывают над продольным профилем.

Линии тангенсов ВК принимают за оси абсцисс, а вертикальные ординаты точек ВК вычисляют по формуле

y = x²/2R.

2.Определение рабочих отметок

Рабочие отметки вычисляют для всех связующих и промежуточных точек по формуле

(20)

Если рабочие отметки имеют знак «минус», то они подписываются под проектной линией, если «плюс», то над проектной линией.

Вычислив рабочие отметки на каждом пикете и плюсовых точках, определяют расстояния от точки нулевых работ (точка пересечения профиля с проектной линией) до ближайших пикетов или плюсовых точек, между которыми расположена точка нулевых работ

, (21)

, (22)

где и – рабочие отметки на задней и передней точках профиля,

между которыми расположена точка нулевых работ;

– расстояние между этими точками.

На профиле указывают расстояния от этой точки до ближайших пикетов.

Профиль оформляется в два цвета. Все данные, относящиеся к полевым работам: графы сетки, линию профиля поверхности земли показывают черным цветом. Данные, относящиеся к проектированию: проектные линии, уклоны, проектные и рабочие отметки – красным цветом.
