13. Геометрическая оптика

1. Определение тонкой линзы. Общая формула линзы. Характеристики линзы. Предметное пространство и пространство изображений. Оптическая сила (диоптрийность) линзы. Оптическая сила комбинации линз.

Тонкая линза — линза (в оптике), когда толщина самой линзы d (расстояние между наружныим точками сфер) мала по сравнению с радиусами кривизны сферических поверхностей d <<R₁ и R₂. В противном случае такие линзы называются толстыми.

Линзы входят в состав практически всех оптических устройств. Линзы (Рис.3) делятся на собирающие и рассеивающие.

Рис.1, Тонкая линза Рис.3,Собирающие и рассеивающие линзы

Основные определения тонкой линзы

Рис.2,Схема тонкой линзы

Главной оптической осью линзы (См. Рис.2) считается ось, проходящая через центры кривизны её поверхностей. В тонкой линзе точки пересечения главной оптической оси с обеими поверхностями линзы сливаются в одну точку О.(Т.к. очень большие радиусы кривизны приближаются к плоскостям, то сферические поверхности теоретически сливаються в одну плоскость ). Эта точка называется оптическим центром линзы. Тонкая линза имеет одну главную плоскость, которая общая для двух сферических поверхностей и проходит через центр призмы и перпендикулярна к главной оптической оси. Все прямые, проходящие через оптический центр линзы, называются побочными оптическими осями линзы. Важным является то, что все лучи, идущие через оптический центр линзы, не преломляются.

Поток монохроматических параллельных лучей или пучков лучей с осями их узких конусов , нормалльных к сферической границе раздела (к главной плоскости, см.Рис.2), называют парксиальными (приосевыми) пучками. При этом, пройдя через неё сходятся в главном фокусе линзы F. Главные фокусы линзы лежат на главной оптической оси линзы. Точки, расположенные на главной оптической оси линзы с двух сторон оптического центра на равных расстояниях F₂. (См. Рис.4), называются главными фокусами линзы . Плоскости, проходящие через главные фокусы F₂ линзы и перпендикулярные к её главной оптической оси, называются фокальными плоскостями линзы .

Непараксиальные пучки не дают стигматических оптических изображений и после преломления становятся не гомоцентрическими.

Общая формула линзы.

1/f = (N - 1)(1/R₁ + 1/R₂), где N – относительный пок-ль преломления.

N = n/n₁, где n – показатель преломления в среде, n₁ – показатель преломления среды.

С помощью общ. формулы линзы можно рассчитывать св-ва любой линзы – вогнутой, выпуклой…

Характеристики простых линз

В зависимости от форм различают собирающие (положительные) и рассеивающие (отрицательные) линзы. К группе собирательных линз обычно относят линзы, у которых середина толще их краёв, а к группе рассеивающих — линзы, края которых толще середины. Следует отметить, что это верно только если показатель преломления у материала линзы больше, чем у окружающей среды. Если показатель преломления линзы меньше, ситуация будет обратной. Например пузырёк воздуха в воде — двояковыпуклая рассеивающая линза.

Линзы характеризуются, как правило, своей оптической силой (измеряется в диоптриях), или фокусным расстоянием.

Для построения оптических приборов с исправленной оптической аберрацией (прежде всего — хроматической, обусловленной дисперсией света, — ахроматы и апохроматы) важны и иные свойства линз и их материалов, например, коэффициент преломления, коэффициент дисперсии, коэффициент пропускания материала в выбранном оптическом диапазоне.

Иногда линзы/линзовые оптические системы (рефракторы) специально рассчитываются на использование в средах с относительно высоким коэффициентом преломления (см. иммерсионный микроскоп, иммерсионные жидкости).

Виды линз: Собирающие:  1 — двояковыпуклая  2 — плоско-выпуклая  3 — вогнуто-выпуклая (положительный(выпуклый) мениск) Рассеивающие:  4 — двояковогнутая  5 — плоско-вогнутая  6 — выпукло-вогнутая (отрицательный(вогнутый) мениск)

Выпукло-вогнутая линза называется мениском и может быть собирательной (утолщается к середине), рассеивающей (утолщается к краям) или телескопической (фокусное расстояние равно бесконечности). Так, например линзы очков для близоруких — как правило, отрицательные мениски.

Вопреки распространённому заблуждению, оптическая сила мениска с одинаковыми радиусами не равно нулю, а положительна, и зависит от показателя преломления стекла и от толщины линзы. Мениск, центры кривизны поверхностей которого находятся в одной точке называется концентрической линзой (оптическая сила всегда отрицательна).

Отличительным свойством собирательной линзы является способность собирать падающие на её поверхность лучи в одной точке, расположенной по другую сторону линзы.

Основные элементы линзы: NN — оптическая ось — прямая линия, проходящая через центры сферических поверхностей, ограничивающих линзу; O — оптический центр — точка, которая у двояковыпуклых или двояковогнутых (с одинаковыми радиусами поверхностей) линз находится на оптической оси внутри линзы (в её центре). Примечание. Ход лучей показан, как в идеализированной (тонкой) линзе, без указания на преломление на реальной границе раздела сред. Дополнительно показан несколько утрированный образ двояковыпуклой линзы

Если на некотором расстоянии перед собирательной линзой поместить светящуюся точку S, то луч света, направленный по оси, пройдёт через линзу не преломившись, а лучи, проходящие не через центр, будут преломляться в сторону оптической оси и пересекутся на ней в некоторой точке F, которая и будет изображением точки S. Эта точка носит название сопряжённого фокуса, или просто фокуса.

Если на линзу будет падать свет от очень удалённого источника, лучи которого можно представить идущими параллельным пучком, то по выходе из неё лучи преломятся под бо́льшим углом и точка F переместится на оптической оси ближе к линзе. При данных условиях точка пересечения лучей, вышедших из линзы, называется фокусом F’, а расстояние от центра линзы до фокуса — фокусным расстоянием.

Лучи, падающие на рассеивающую линзу, по выходе из неё будут преломляться в сторону краёв линзы, то есть рассеиваться. Если эти лучи продолжить в обратном направлении так, как показано на рисунке пунктирной линией, то они сойдутся в одной точке F, которая и будет фокусом этой линзы. Этот фокус будет мнимым.

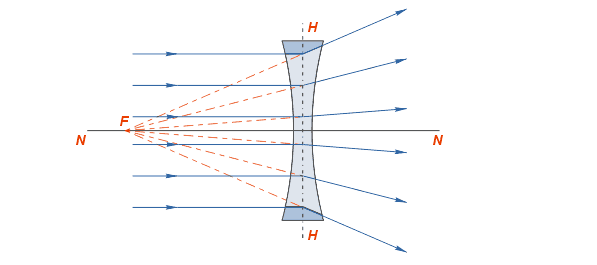

Мнимый фокус рассеивающей линзы

Сказанное о фокусе на оптической оси в равной степени относится и к тем случаям, когда изображение точки находится на наклонной линии, проходящей через центр линзы под углом к оптической оси. Плоскость, перпендикулярная оптической оси, расположенная в фокусе линзы, называется фокальной плоскостью.

Собирательные линзы могут быть направлены к предмету любой стороной, вследствие чего лучи по прохождении через линзу могут собираться как с одной, так и с другой её стороны. Таким образом, линза имеет два фокуса — передний и задний. Расположены они на оптической оси по обе стороны линзы на фокусном расстоянии от главных точек линзы.

Линза характеризуется радиусом кривизны и показателем преломления.

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ , или КОЭФФИЦИЕНТ ПРЕЛОМЛЕНИЯ , - отвлеченное число, характеризующее преломляющую силу прозрачной среды. Показатель преломления обозначается латинской буквой π и определяется как отношение синуса угла падения к синусу угла преломления луча, входящего из пустоты в данную прозрачную среду:

n = sin α/sin β = const или как отношение скорости света в пустоте к скорости света в данной прозрачной среде: n = c/νλ из пустоты в данную прозрачную среду. Показатель преломления считается мерой оптической плотности среды

Определенный таким образом показатель преломления называется абсолютным показателем преломления, в отличие от относительного т. е. показывает, во сколько раз замедляется скорость распространения света при переходе его показателя преломления, который определяется отношением синуса угла падения к синусу угла преломления при переходе луча из среды одной плотности в среду другой плотности. Относительный показатель преломления равен отношению абсолютных показателей преломления: n = n2/n1, где n1 и n2 - абсолютные показатели преломления первой и второй среды.

Абсолютный показатель преломления всех тел - твердых, жидких и газообразных - больше единицы и колеблется от 1 до 2, превосходя значение 2 только в редких случаях.

Показатель преломления зависит как от свойств среды, так и от длины волны света и увеличивается с уменьшением длины волны. Поэтому к букве п приписывают индекс, указывающий, к какой длине волны относится показатель. Например, для стеклаТФ-1 показатель преломления в красной части спектра составляет nC=1,64210, а в фиолетовой nG' =1,67298.

Оптическая сила линзы.

Величину, характеризующую преломляющую способность линзы, называют оптической силой линзы. Ее обознчают буквой D:

Чем ближе к линзе лежат ее фокусы, тем сильнее линза преломляет лучи, собирая или рассеивая их, и тем больше по абсолютному значению оптическая сила линзы. Оптическую силу D линз выражают в диоптриях (дптр). Оптической силой в 1 дптр обладает линза с фокусным расстоянием 1 м.

 Опт. сила бывает «+» у собирающих линз и «- « у рассеивающих.
