40. Облегченная каменная кладка стен. Инструменты каменщика

Облегченные кладки появились в результате стремления сделать стены более тонкими, без изменения их теплотехнических свойств. Этот вид кладки дает экономию кирпича для наружных стен — 40%, для внутренних стен — 20% . Сухие засыпки и вкладыши уменьшают количество вносимой влаги, вводимой в стену, что позволяет быстрее приступить к отделочным работам Для облегченной кладки применяются пустотелый, пористо-пустотелый кирпич, керамические, легкобетонные пустотелые, пеносиликатные камни. Самыми распространенными системами являются система Н.С. Попова и система С.А. Власова. По системе Н.С. Попова возводят стены облегченные с горизонтальными кирпичными диафрагмами. По системе С.А. Власова — колодцевая кладка стен. Облегченную кладку выполняют с расшивкой швов по фасаду. Предохранить от увлажнения подоконные участки стен можно выложив участки, у обреза цоколя из двух сплошных рядов кирпичной кладки. Облегченная кладка по системе Н.С. Попова выполняется из кирпича и бетона, две кирпичных стенки толщиной в полкирпича и легкого бетона, уложенного между ними. Связь стенок обеспечивается тычковыми рядами, эти ряды заходят в бетон на полкирпича и располагаются через каждые 3—5 рядов. Тычковые ряды — диафрагмы, размещают в одной плоскости или в шахматном порядке. Выбор одного из двух видов кладки принимается в зависимости от толщины стены, которая может быть 380:680 мм. Взамен тычковых рядов продольные стенки можно связывать кирпичами, укладываемыми в продольных стенках тычками через два ряда по высоте, но не реже, чем через два кирпича, уложенных ложками по длине продольных стенок. Разновидность облегченной кладки по системе Н.С. Попова применяется для строительства зданий от одного до четырех этажей, причем состав бетона зависит от этажности здания, марки цемента, качества заполнителя. При облегченной кладке стен для подачи и расстилания раствора используют лоток с короткими ручками. Кладку стен возводят поясами, и их высота определяется поперечной перевязкой кладки тычковыми рядами, расположенными в одной плоскости Начинается кладка с тычкового ряда. После укладки первого ряда выкладывают наружную версту стены на высоту двух ложковых рядов, потом внутреннюю версту стены на ту же высоту. Промежуток между стенками заполняют легким бетоном и снова возводят кладку стенки до тычкового ряда. Всю последующую кладку ведут в той же последовательности. При расположении тычковых рядов вразбежку выкладывают вначале наружную тычковую версту и внутреннюю ложковую версту, два наружных и два внутренних ложковых ряда, и заполняют пространство между рядами бетоном. После укладки бетона возводят по три ряда кладки, первый ее ряд — тычковый, два — ложковых, причем сначала наружную версту, потом внутреннюю. После этого весь процесс повторяется.

Облегченная колодцевая кладка по системе А.С. Власова представляет собой две продольных стенки толщиной 1/2 кирпича каждая, расстояние между ними от 140 до 340 мм. Стенки соединяются между собой через 650—1200 мм по длине поперечными стенками толщиной 1/2 кирпича, которые перевязывают с продольными стенками через один ряд по высоте. Колодцы, образовавшиеся между продольными и поперечными стенками, заполняют легким бетоном, минеральными теплоизолирующими сыпучими материалами, например, щебнем, песком легких горных пород, керамзитом, шлаком. В качестве заполнителей используют легкобетонные вкладыши в виде камней и плит. Если стены по толщине не кратны половине кирпича, поперечные стенки выполняются с уширенными вертикальными швами.

Предупредить оседание засыпки можно, укладывая термоизолирующие засыпки послойно, толщиной 100—150 мм, уплотняют тромбованием, заливая раствором через каждые 100—500 мм по высоте. Чтобы предупредить осадку засыпки, используют арматурную проволоку или скобы из проволоки. Так как жесткость контура кладки обеспечена, термоизолирующую засыпку можно выполнять уже после возведения пяти рядов, на их уровне устраивают противоосадочные растворные диафрагмы. Облегченная кладка является видоизменением сплошной многорядной кладки, у которой первый и второй слои остаются без изменения, а в остальных забутках заменена засыпкой или шлакобетоном, в третьем слое ложковые ряды заменены тычковыми из половняка. Через 12 слоев по высоте укладываются связи из круглого металла диаметром 6 мм или полосового металла (железа) на расстоянии 1,5 м друг от друга. Кладка с уширенными швами — площадь швов составляет 20% площади поперечного сечения кладки. Толщину стены можно уменьшить, если кладку вести не на холодном, а на теплом растворе. Теплопроводность стены можно снизить путем устройства штукатурки из теплого раствора. Облегченные стены из каменных материалов с изоляцией состоят из несущей части и термоизоляционного слоя. Толщина кладки определяется расчетом на прочность, а теплоизоляционного слоя — теплотехническим расчетом. Кладка с уширенными швами применяется при возведении кирпичных и легкобетонных стен. Шов располагается ближе к наружной поверхности стены. Заполняют шов неорганическими теплоизоляционными материалами или раствором.

При выполнении рабочих операций в процессе кладки используют различные ручные инструменты (рис. 15). Основные из них — кельма, молоток-кирочка, расшивка, растворная лопата.

Комбинированную кельму применяют для разравнивания раствора, заполнения вертикальных швов и подрезки излишнего раствора.

Молоток-кирочку каменщик использует для рубки и тески кирпичей.

Кувалды прямоугольная и остроугольная предназначены для разбивки и уплотнения кладки.

Растворная лопата служит для перемешивания, подачи и разравнивания раствора.

Расшивками обрабатывают и уплотняют швы.

Кроме ручного немеханизированного инструмента для ускорения выполнения некоторых операций каменщиков снабжают ручным электрифицированным и пневматическим инструментом: электромолотками, трамбовками, пневмомолотками со сменными насадками (шлямбуром, трамбовкой) и т. д.

Качество кладки проверяют контрольно-измерительными инструментами и приспособлениями (рис. 16).

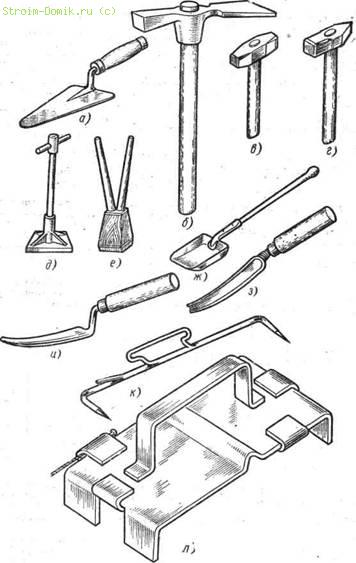

Отвесы (массой 200 — 600 г) служат для проверки вертикальности стен, столбов, простенков и углов кладки. ис. 15. Ручной инструмент каменщика:

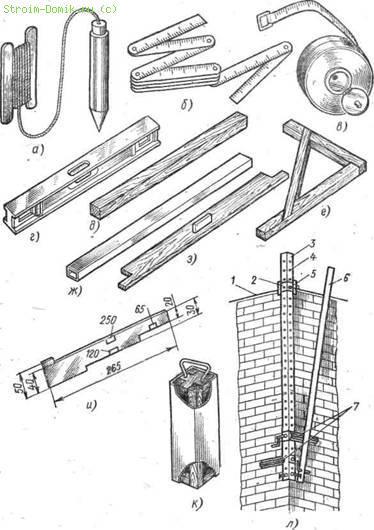

а — комбинированная кельма, б — молоток-кирочка, в, г — кувалды прямоугольная и остроугольная, д. е — металлическая и деревянная трамбовки, ж 1 — растворная лопата, з, и — расшивки для выпуклых и вогнутых "швов, к, л — причальные скобы с защелкой и из оцинкованного листа со шнуром Рис. 16. Контрольно-измерительный инструмент каменщика:

а — отвес, б — складной метр, в — рулетка, г — уровень, д — правило деревянное, е — угольник, ж — правило из алюминиевого листа, з, и, к — шаблоны для разметки проемов, сортировки кирпича и для кладки каналов, л — угловая порядовка; / — шнур, 2 — передвижной хомутик, 3 — дюралюминиевая порядовка, 4 — отверстие для крепления хомутика, 5 — прижимной болтик, 6 — правило для снятия порядовки. 7 — скобы с ручкой прижимного болтика.

Складной метр и рулетка предназначены для измерения, проверки и разметки кладки и элементов кладки. Строительный уровень применяют для проверки горизонтальности и вертикальности кладки. Правило — отфугованная деревянная или дюралюминиевая рейка для проверки лицевой поверхности кладки. Причальный шнур натягивают вдоль выкладываемой стены: , служит для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. Закрепляют причальный шнур скобой. С помощью угольника (рис. 16) контролируют прямоугольность закладываемых углов кладки. Шаблоны используют для сортировки кирпича, разметки дверных и оконных проемов и др.; порядовки — для обеспечения горизонтальности рядов кладки и одинаковой толщины швов.

В процессе производства каменной кладки используют также следующий инвентарь: бункера с двухчелюстным затвором для подачи раствора; Металлические растворные ящики вместимостью 0,12 — 0,25 м3; поддоны — для укладки на них кирпича и камней; телескопические светильники — для освещения площадки в ночную смену; контейнеры с отделениями — для хранения личного и общебригадного инструмента.
