2. Расчет теплопотерь через ограждающие конструкции.
Для определения теплопотери отдельными помещениями и зданием в целом необходимо иметь следующие исходные данные: планы этажей и характерные разрезы по зданию со всеми строительными размерами; выкопировку из генерального плана с обозначением стран света и розы ветров; назначение каждого помещения; место постройки здания (название населенного пункта); конструкции всех наружных ограждений, обоснованные теплотехническим расчетом.
Все отапливаемые помещения здания на планах следует обозначать порядковым номерами (начиная с № 01 и далее – помещения подвала; с № 101 и далее – помещения первого этажа; с № 201 и далее – второго этажа и т. д.). Помещения нумеруются слева на право, причем лестничные клетки обозначают отдельно буквами или римскими цифрами и независимо от этажности здания рассматривают как одно помещение.
Потери теплоты помещения через ограждающие конструкции, учитываемые при проектировании систем отопления, разделяются условно на основные и добавочные. Их следует определять, суммируя потери теплоты через отдельные ограждающие конструкции с округлением до 10 Вт, по формуле:
Qогр. = k * F * (tB tH) * n * (1 + ∑) (2.1)
где k– коэффициент теплопередачи ограждающей конструкции (табл. 1);
F – расчетная площадь ограждающей конструкции;tB– расчетная температура воздуха внутри помещения
для жилых комнат (гостиная, общая комната) – tB= 20С; спальня, детская – tB= 22С; кухня – tB= 28С;
tH– расчетная температура наружного воздуха в наиболее холодной пятидневки, определяется по СНиП [1]
n – поправочный коэффициент, учитывающий положение наружной поверхности ограждающих конструкций по отношению к наружному воздуху
для наружных стен– n = 1, для перекрытий и покрытий – n = 0,9
∑ – добавочные теплопотери в долях от основных потерь.
Теплообмен через ограждения между смежными отапливаемыми помещениями при расчете теплопотерь учитывается, если разность температур воздуха этих помещений более 3оС. Площади F, м2, отдельных ограждений – наружных стен (НС), окон (ОО – одинарное остекление, ДО – двойное остекление, ТО – тройное остекление), дверей (ДД – двойные двери, ОД – одинарные двери), потолка (Пт), пола (Пл) – измеряются по планам и разрезам здания следующим образом.
1. Высота первого этажа, если пол находится непосредственно на грунте, - между уровнями полов первого и второго этажей (h1), если пол на лагах – от наружного уровня подготовки пола на лагах до уровня пола второго этажа (h’1), при неотапливаемом подвале или подполье – от уровня нижней поверхности конструкции пола первого этажа до уровня чистого пола второго этажа (h’’1).
2. Высота стен промежуточного этажа – между уровнями чистых полов данного и вышележащего этажей (h2), а верхнего этажа – от уровня его чистого пола до верхнего утепляющего слоя перекрытия.
3. Длина наружных стен угловых помещениях – от кромки наружного угла до осей внутренних стен (l1и l2), а в неугловых – между осями внутренних стен (l3).
4. Длина внутренних стен – по размерам от внутренних поверхностей наружных стен до осей внутренних стен (m1) или между осями внутренних стен (m).
5. Площади окон, дверей и фонарей – по наименьшим размерам строительных проемов в свету (a и b).
6. Площади потолков и полов над подвалами и подпольями в угловых помещениях – по размерам от внутренней поверхности наружных стен до осей противоположных стен (m1и n), а в неугловых – межу осями внутренних стен (m)и от внутренней поверхности наружной стены до оси противоположной стены (n).
Добавочные теплопотери через ограждения ∑ учитывает ряд теплопотерь, к которым относится: ориентация помещений по отношению к странам света, обдувание ветром и др. Перечисленные факторы, кроме инфильтрации, учитываются добавками, принимаемыми в долях от основных теплопотерь, в следующих размерах.
1. На ориентацию по отношению к странам света. Величина этой добавки принимается для помещений в зданиях любого назначения для наружных вертикальных и наклонных (вертикальная проекция) стен, окон и дверей.
2. На продуваемость помещений с двумя наружными стенами и более. Этот фактор, увеличивающий теплопотери через вертикальные ограждения (наружные стены двери и окна), для общественных, административно-бытовых и производственных зданий при наличии двух наружных стен и более учитывается добавкой соответственно 0,15 и 0,1. В типовых проектах для ограждений, указанных выше, на все страны света принимается добавка в размере 0,08 при одной наружной стене и 0,13 (кроме жилых зданий)
3. На расчетную температуру наружного воздуха. Для необогреваемых полов первого этажа над холодными подпольями зданий и местностей с tн = 40 оС и ниже (параметры Б) принимается добавка β = 0,05.
4. На подогрев врывающегося холодного воздуха. Добавка на подогрев врывающегося через наружные двери, не оборудованные воздушными или воздушно-тепловыми завесами, холодного воздуха при высоте здания H, м, принимается в размере: β=0,2H–для тройных дверей с двумя тамбурами между ними; β=0,27H– для двойных дверей с тамбуром между ними; β= 0,34H– для двойных дверей без тамбура и β=0,22H– для одинарных дверей.
Схема обмера ограждающих конструкций:

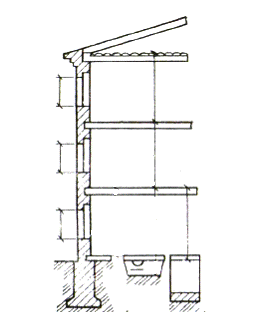

Разрез здания
План типового этажа (Приложение 1)
Расчеты сводим в Приложение 1 таб.1 (Приложение 2)
Список используемой литературы:
1. СНиП 23-01-99*. Строительная климатология (с изменением №1). -М.: ФГУП ЦПП, 2004.
2. СНиП 23-02-2003. Тепловая защита зданий. - М.:ФГУП ЦПП, 2004.
3. СП 23-01-2004 Проектирование тепловой защиты здания, 2004
4.СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование воздуха”.–М.:ФГУП ЦПП, 2004.
5. Отопление, вентиляция и кондиционирование воздуха. Ч.1. Теоретические основы создания микроклимата здания: Уч. пос./Полушкин В.И., Русак О. Н., Бурцев С. И. и др. – СПб: Профессия. 2002. – 176 с., цв. вкл.
6.Под редакцией к.т.н. И.Г. Староверов «Справочник проектировщика: Внутренние санитарно-технические устройства». В 2-х ч. Изд. 3-е перераб. и доп. Ч.1 Отопление, водопровод, канализация М.: Стройиздат, 1975 г.-429с.
7.Сканави А. Н., Махов Л. М. Отопление: Учебник для вузов.-М.: Издательство АСВ, 2002. – 576 с.: ил.
8.В. Н. Богословский, А.Н. Сканави. «Отопление» Учеб. для вузов - М.: Стройиздат, 1991 г.-735с: ил.
9. Еремкин А. И., Королева Т.И. Тепловой режим зданий: Учебное пособие. – М.: Издательство АСВ, 2000- 368 с.
10. Губа О.Е.. Учебно-методическое пособие к курсовому проекту «ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ ЗДАНИЙ И СООРУЖЕНИЙ». Астрахань.: АИСИ, 2006 г.
