Лекция 14. Стандартизация точности резьбовых соединений.

1. Функциональные предпосылки нормирования точности резьбовых соединений

Резьбовые соединения широко распространены в машиностроении. По функциональному назначению различают резьбы общего назначения и специальные, предназначенные для применения на изделиях определенных видов.

К резьбам общего назначения относятся: крепежные, предназначенные для неподвижного разъемного соединения составных частей изделия, и ходовые (кинематические) – для передачи движения, а также трубные и арматурные – для обеспечения герметичности соединений.

Общими для всех резьб являются требования работоспособности и свинчиваемости без подгонки независимо изготовленных резьбовых деталей.

2. Профиль и параметры метрической резьбы.

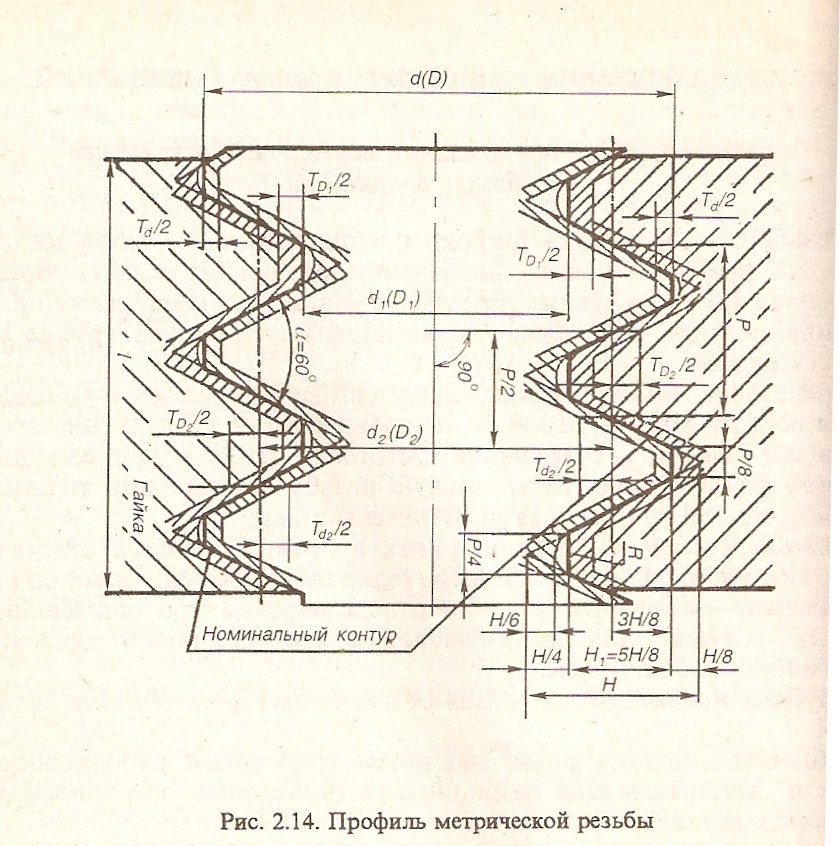

Профиль резьбы – это сечение витка в плоскости, проходящей через ось резьбы. Различают исходный теоретический профиль и номинальный профиль метрической резьбы (рис.1).

Теоретический профиль определяется тремя параметрами: средним диаметром D₂, шагом Р и углом профиля =60^о. Номинальный профиль, общий для болта и гайки, определяется углом профиля 60^о и плоскими срезами вершин и впадин резьбы на расстоянии Н/8 для болта и Н/4 для гайки от вершин исходного треугольника. На рис.1 номинальный профиль показан утолщенной линией. Взаимозаменяемость метрических резьб определяется пятью основными и тремя производными параметрами.

Средний диаметр d₂(D₂) – это диаметр воображаемого цилиндра соосного с резьбой, образующие которого в любой осевой плоскости делятся боковыми сторонами витков на равные части. Средний диаметр является основным из всех параметров резьбы, так как он определяет положение винтовой поверхности относительно оси резьбы. По винтовой поверхности происходит контакт болта и гайки при их свинчивании. Средний диаметр также определяется как расстояние между противоположными параллельными сторонами профиля резьбы, измеренное в направлении, перпендикулярном оси резьбы.

Шаг резьбы Р – расстояние между параллельными сторонами двух соседних витков резьбы, измеренное в направлении, параллельном оси резьбы, на расстоянии 0,5d₂ от оси резьбы.

Для многозаходной резьбы применяют термин ход. Ходом резьбы называется расстояние между параллельными сторонами профилей соответствующих одному и тому же витку. Ход t равен перемещению болта (гайки) в осевом направлении за один оборот относительно гайки (болта): , где n – число заходов.

В зависимости от соотношения между шагом и диаметром метрические резьбы подразделяют на резьбы с мелким шагом и крупным шагом.

Для резьб с крупным шагом диаметр и шаг связаны зависимостью

У резьб с мелкими шагами при одном и том же наружном диаметрешаги мельче. Чем у резьбы с крупным шагом.

Угол профиля резьбы  - угол между боковой стороной профиля и направлением, перпендикулярным к оси резьбы. Измеряя левую и правую половины угла профиля, можно определить полный угол , а также возможный перекос резьбы.

Наружный диаметр резьбы d(D) – общий наибольший для наружной и внутренней резьбы диаметр, равный диаметру воображаемого цилиндра, описывающего резьбовую поверхность болта и гайки. Числовое обозначение наружного диаметра используют для обозначения резьбы.

Внутренний диаметр d₁(D₁) – общий для наружной и внутренней резьбы наименьший диаметр, равный диаметру воображаемого цилиндра, вписанного в резьбовую поверхность болта и гайки.

К дополнительным производным параметрам относят рабочую высоту профиля Н₁, номинальный радиус закругления впадины внутренней резьбы R и длину свинчивания.

Форма впадин резьбы болта и гайки не регламентируется и может устанавливаться любой, плоскосрезанной, плоскосрезанной с закруглениями и закругленной.
